Wenzhou Shangming Electric Co., Ltd. on juhtiv esmaklassiliste elektriseadmete tootja ja tarnija.

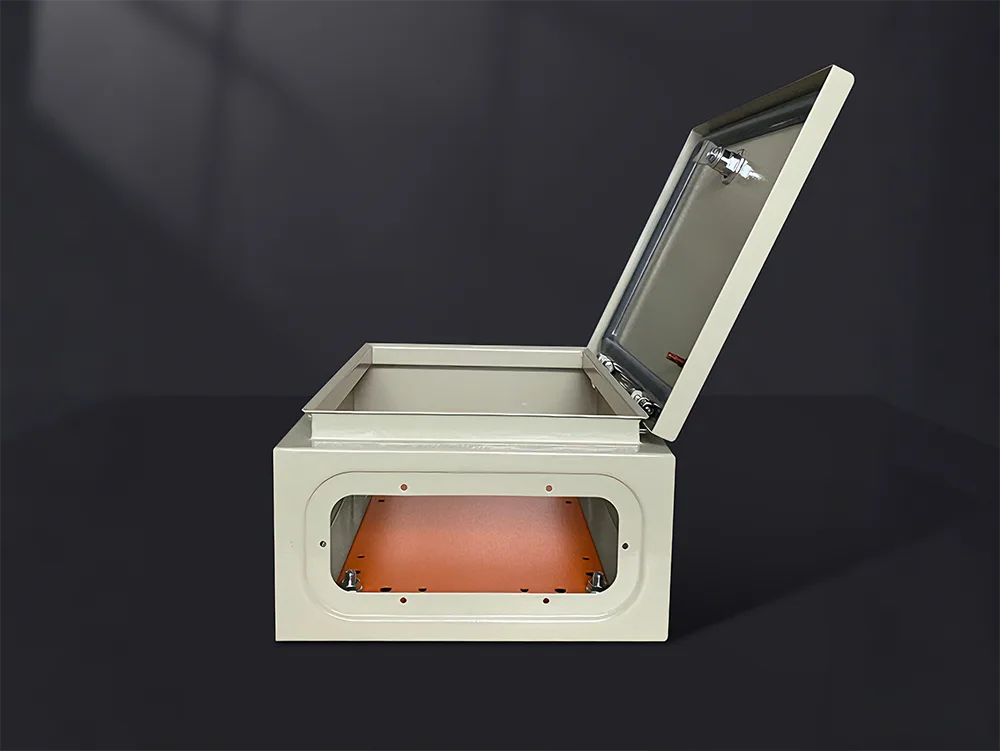

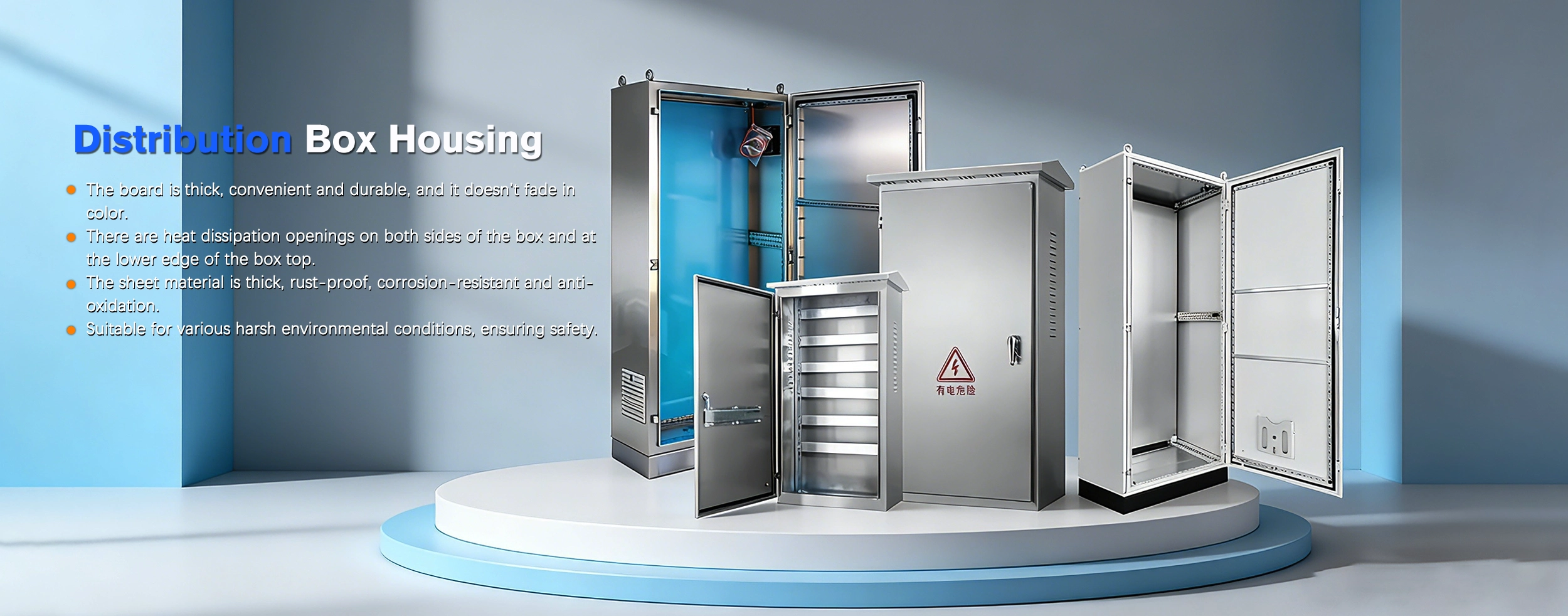

Shangmingon usaldusväärne jaotuskarbi korpuste tootja ja tarnija. Oma ulatuslike kogemustega pakume tooteid erinevatest materjalidest ja spetsifikatsioonidest ning saame pakkuda ka kohandatud lahendusi, mis on kohandatud teie konkreetsetele vajadustele.

Põhifunktsioonid

1. Füüsiline kaitse: kaitseb tolmu, vee ja võõrkehade sissepääsu eest, vältides samal ajal juhuslikku kokkupuudet personali ja pinge all olevate komponentide vahel.

2. Ohutusisolatsioon: isoleerib kõrgepinge- ja kõrgevooluseadmed töökeskkonnast, vähendades seeläbi elektrilöögi ja tulekahju ohtu.

3. Komponentide paigaldusplatvorm: Jaotuskarbi korpusel on DIN-liistud, kinnitusklambrid ja eelpuuritud augud, mis hõlbustavad komponentide, nagu kaitselülitid ja elektriarvestid, standardset paigaldamist.

4. Elektromagnetiline varjestus: minimeerib väliste elektromagnetiliste häirete mõju sisemisele juhtimisahelale.

5. Kohanemisvõime keskkonnaga: Tänu erinevate materjalide ja kaitsetasemete kasutamisele sobib korpus paljudes keskkondades, sealhulgas sise-, välis- ja tööstuskeskkonnas.

Struktuurikomponendid

Kapi uks: Saadaval läbipaistva ja tahke uksevalikuna; kohandatud konfiguratsioonid on saadaval Shangmingilt.

Kinnitusplaat: metallplaat, mida kasutatakse komponentide sisemiseks kinnitamiseks; see on eemaldatav, et hõlbustada kokkupanekut väljaspool kappi.

Nokautid: Eelstantsitud kaablisisendpordid, mis on ette nähtud erineva läbimõõduga kaablite jaoks.

Tihendi tihend: Uksepaneeli perimeetrit vooderdav ülielastne tihend, mis on kriitilise elemendina kindlaksmääratud IP-kaitsetaseme tagamiseks.

Maanduspolt: oluline metallkorpuse usaldusväärse maanduse tagamiseks, vältides sellega korpuse elektritoidet.

Rakenduse stsenaariumid

I. Madalpinge elektrijaotussüsteemide ehitamine

Meie jaotuskarbid toimivad jaotuskarpidena ärihoonetele, elamukorrustele ja elektrijaotustele avalikes kohtades.

Need toimivad paigaldusplatvormidena komponentidele, nagu kaitselülitid ja rikkevooluseadmed, hõlbustades standardiseeritud juhtmestikku ja ohutust, suurendades samal ajal elektrijaotussüsteemi üldist puhtust ja ohutust.

II. Tööstusseadmete ja automatiseerimise juhtimine

Need toimivad masinate juhtkarpidena, automatiseeritud tootmisliinide juhtkappidena ja PLC juhtimissüsteemide korpustena.

Sisemiselt sisaldavad nad selliseid komponente nagu kontaktorid, releed ja juhtmoodulid, kaitstes neid elektriseadmeid tolmu ja õli saastumise eest, hõlbustades samal ajal seadmete integreerimist ja hooldust.

III. Välisenergia jaotus- ja inseneriprojektid

Need toimivad ajutiste välistingimustes kasutatavate toitekarpidena, ehitusplatside elektrijaotusplokkidena ja teevalgustuse juhtkarpidena.

Kui vajate nende rakenduste jaoks kohandatud toodet, soovitame valida kõrge kaitsetaseme (nt IP54 / IP65), et tagada vee-, tolmu- ja vihmakindlus.

IV. Fotogalvaanilised ja uued energiasüsteemid

Shangming pakub karpePV kombainkastid, võrguga ühendatud PV-kapid ja energiasalvestussüsteemide juhtkarbid.

Uute energiaseadmete aluskorpusena pakuvad need korpused kaitset, isolatsiooni ja paigaldusruumi, toetades pikaajalise välistingimustes töötamise nõudeid.

V. Side ja infrastruktuur

Võite meiega ühendust võtta, et kohandada sideseadmete juhtkarpe, madalpingesüsteemide jaotuskarpe, valvesüsteemide toiteplokke ja palju muud.

See tagab sidetoiteseadmete kaitse, hoiab ära välised häired ja keskkonnamõjud ning suurendab süsteemi üldist stabiilsust.

Milliseid tegureid tuleks jaotuskarbi korpuse valimisel arvesse võtta?

1. Mõõtmed ja spetsifikatsioonid

Valiku tegemisel ei soovita me valida korpust, mis sobib täpselt komponentidega. Sisemiste komponentide poolt hõivatud ala ei tohiks ületada 80% alusplaadi pindalast. Ülejäänud 20% ruumist on reserveeritud juhtmestiku, soojuse hajutamise ja võimaliku tulevase laienemise jaoks; seetõttu peaksite oma valikus alati jätma teatud vaba ruumi.

Sügavuse osas peate arvestama kaitselülitite (sh nende juhtkäepidemete), juhtmekanalite ja korpuse ukse kombineeritud sügavusega. See on eriti oluline suure vooluga vormitud korpusega kaitselülitite puhul, millel on olulised sügavusnõuded; sellega arvestamata jätmine võib takistada ukse korralikku sulgumist.

2. Kaitseaste (IP-kood)

Valige paigalduskeskkonna tõsidusest lähtuvalt sobiv kaitseaste:

Sisekontorid/koridorid: IP30 – IP40 on piisav.

Tööstuslikud töökojad: IP54 on soovitatav kaitsta tolmu ja pritsmevee eest.

Välistingimustes kasutatavad / fotogalvaanilised süsteemid: IP65 või kõrgem on kohustuslik ja ukseõmblustel peab olema pidev integreeritud tihend.

3. Materjal ja korrosioonikindlus

Külmvaltsitud teras: kõige mitmekülgsem valik, mis sobib enamikesse kuivadesse sisekeskkondadesse.

Roostevaba teras (304/316): sobib farmaatsia-, toiduainete- ja rannikukeskkondadesse, kus on kõrge soolapihustus. Roostevaba teras 316 pakub paremat korrosioonikindlust võrreldes 304-ga.

4. Soojusjuhtimine

Soojusjuhtimine on suure võimsusega jaotuskastide puhul sageli tähelepanuta jäetud aspekt. Soovitame teha valiku järgmiste stsenaariumide alusel.

Passiivne jahutus: kui korpuses tekkiv soojus on minimaalne, sobib täielikult suletud korpus.

Aktiivne jahutus: kui korpuses on sellised komponendid nagu muutuva sagedusega ajamid (VFD), pehmekäivitajad või kõrge vooluga kontaktorid, peate valima ventilatsioonirestitega varustatud korpuse. Mõnel juhul peate võib-olla isegi valima mudeli, millel on aksiaalse jahutusventilaatori jaoks eelnevalt puuritud kinnitusavad.

Päikesevalguse kaitse: välistingimustes kasutatavate ümbriste puhul soovitame kahekordse katusega konstruktsiooni, et vältida otsest päikesevalgust, mis põhjustab sisetemperatuuri taevasse tõusu.

5. Paigaldamise ja kasutamise lihtsus

Ukse avanemissuund: tehke kindlaks, kas vasakule või paremale avanev uks on paigalduskoha vaba ruumi arvestades mugavam. Mõnel Shangmingi tipptasemel korpusel on pööratavad uksed (saab konfigureerida nii, et see avaneb kas vasakult või paremalt).

Kaabli sisenemine/väljumine: kontrollige, kas kaablid sisenevad ja väljuvad korpuse üla- või alaosast. Soovitame valida eemaldatava äärikuplaadiga korpuse; kaabli sisestusavade puurimine äärikuplaadisse pakub suuremat paindlikkust ja tagab parema tihenduse võrreldes otse korpuse korpusesse puurimisega.

Luku tüüp: standardne tööstuslik kolmnurklukk, võtmega tasanduslukk või tuleohutusnukklukk.

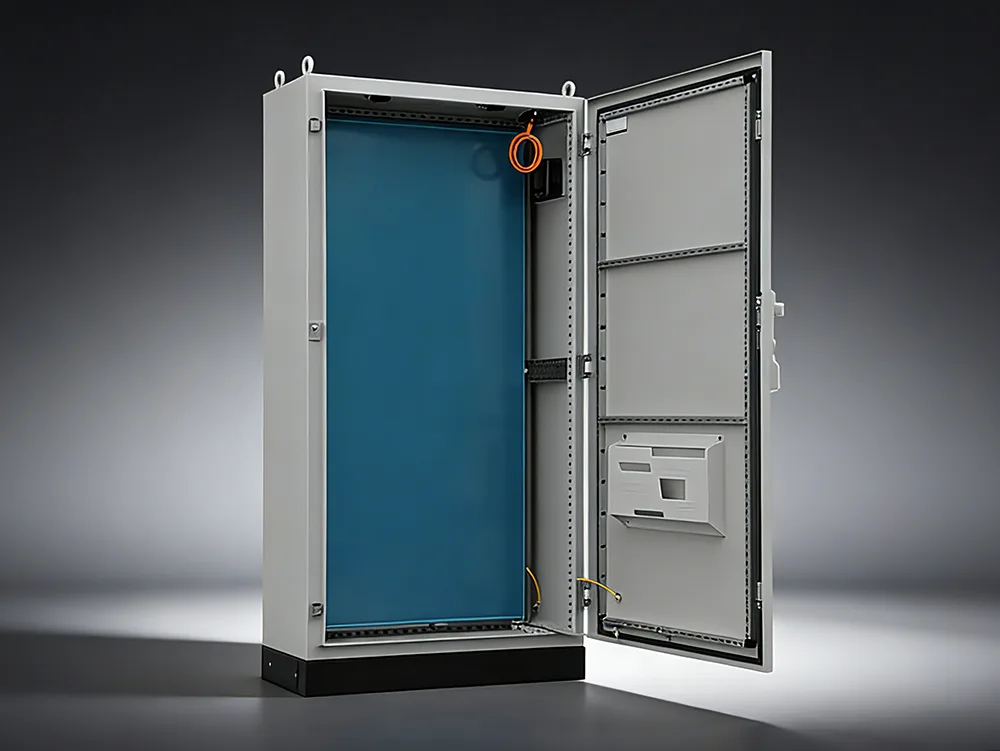

Lisaks erinevat tüüpijaotuskarbi korpused, Shangming pakub ka põrandal seisvaid elektrijaotuskappe – meie kvaliteetse tootevaliku põhikomponenti. Valige meid oma pikaajaliseks tarnijaks, et saada kasu ühtsetest kohandatud lahendustest ja tehasest otsehinnast.

Põhifunktsioonid

Suur kandevõime: Meie põrandal seisvate elektrijaotuskappide jaoks kasutame tavaliselt külmvaltsitud terasplaate paksusega 2,0 mm või rohkem, mis on kas keevitatud või kokku pandud konstruktsiooni moodustamiseks. See tugev konstruktsioon võimaldab kapil kindlalt toetada raskeid raami tüüpi kaitselüliteid, suure ristlõikega vasest siinid ja trafokaableid.

Modulaarne disain: sisemuses on modulaarne avamustrisüsteem, mis võimaldab risttalasid ja kinnitusplaate paindlikult reguleerida vastavalt konkreetsetele nõuetele. See disain hõlbustab vajaduse korral mugavat uuendamist ja laiendamist.

Ventilatsioon ja soojuse hajutamine: Arvestades tavaliselt kapis esinevat kõrget voolutugevust, on korpus varustatud ülaosas väljatõmbeavadega ja allosas õhu sisselaskeavadega, et tagada tõhus õhuvool. Lisaks võivad kliendid taotleda kohandatud konfiguratsiooni, et integreerida tootesse sundõhkjahutussüsteem.

Ühised kabinetiklassifikatsioonid

Struktuurse kuju järgi jagunevad põrandakapid peamiselt kahte suurde kategooriasse:

1. Fikseeritud tüüp

Omadused: sisemised komponendid on jäigalt kinnitatud tugiklambrite kaudu; kui juhtmestik on ühendatud, ei saa neid liigutada.

Rakendused: Lihtsa struktuuri ja madala hinnaga; kasutatakse tavaliselt seadetes, kus pideva toiteallika nõuded ei ole eriti ranged.

Esindusmudel: GGD-tüüpi vahelduvvoolu madalpinge jaotuskapp.

2. Väljatõmmatav tüüp / eemaldatav tüüp

Omadused: iga eraldiseisev ahel paikneb eraldi, sõltumatus sahtlis.

Kasutusalad: Väga mugav hoolduseks. Konkreetse vooluringi rikke korral saab vastava sahtli lihtsalt välja tõmmata ja uuega asendada, ilma et oleks vaja peatoidet katkestada.

Tüüpilised mudelid: GCK, GCS ja MNS-tüüpi täiustatud toitejaotuskapid.

Põrandal ja seinale paigaldatavad jaotuskarbid: mis vahe on?

Tootevaliku ja konfiguratsiooni soovitused

Lähtudes teie konkreetsetest projektinõuetest, müügieelses etapisShangmingsoovitab teile kõige sobivamat konfiguratsiooni. Üldiselt on allpool loetletud rakenduse stsenaariumid, mida me kõige sagedamini toetame, koos vastavate konfiguratsioonisoovitustega.

1. Tööstuslik põhitoitejaotus

Soovitatav konfiguratsioon:

Kapi mõõtmed: 1800–2200 mm (K) × 600–1000 mm (L) × 600–1000 mm (P)

Materjal: külmvaltsitud terasleht (≥1,5 mm)

Kaitseklass: IP30 / IP40

Struktuur: üksik kapp või ühendatud kapid (modulaarne/jagatav)

Sisustus: Mõeldud ACB / MCCB + siinisüsteemi paigaldamiseks

2. Kõrge voolutugevusega / peamise sissetuleva liini süsteemid

Soovitatav konfiguratsioon:

Laius: ≥800mm

Sügavus: ≥800mm

Struktuur: kahe- või mitmeukseline disain

Siseruum: toetab suure voolutugevusega vasest siinid; sisaldab reserveeritud ruumi ülemise või alumise kaabli sisestamiseks.

3. Automaatika juhtimine / PLC juhtkapid

Soovitatav konfiguratsioon:

Mõõtmed: 1600–2000 mm (K)

Materjal: pulbervärvitud terasleht / roostevaba teras

Kaitseklass: IP40 / IP54

Sisustus: paigaldusplaat + DIN siinid

4. Välisrakendused

Soovitatav konfiguratsioon:

Kaitseklass: IP54 / IP65

Materjal: roostevaba teras (304/316) või välistingimustes kasutatava pulbervärvitud teras

Omadused: Vihmakindel varikatus + Tihendusliistud + Kondensatsioonivastane disain

5. Väga söövitavad keskkonnad

Soovitatav konfiguratsioon:

Materjal: 304 / 316 roostevaba teras

Kaitseklass: IP55+

Pinnatöötlus: korrosioonivastane kate

Kuidas teha põrandal seisva elektrijaotuskapi korralist hooldust?

1. Puhastamine ja tolmu eemaldamine

Kasutage kapi seest kogunenud tolmu eemaldamiseks kuiva mittekootud lappi ja tolmuimejat; märgade lappide kasutamine või suruõhu otsene puhumine on rangelt keelatud.

Pöörake erilist tähelepanu siinide, isolaatorite, kaitselülitite kaarrennide ja ventilatsioonikanalite puhastamisele.

2. Elektriühenduste pingutamine

Kontrollige kõiki poltidega ühenduspunkte lõtvumise suhtes; kasutage pöördemomendivõtit, et need uuesti kindlaksmääratud pöördemomendi väärtusteni kinni keerata.

Kui avastatakse oksüdatsiooni või kaarekahjustuse märke, tuleb klemmid poleerida või välja vahetada.

3. Komponentide funktsionaalne testimine

Kaitselülitid: veenduge, et käsitsi avamine ja sulgemine on sujuv ja väljalülitusmehhanism reageerib.

Kontaktorid/releed: kontrollige kontaktide seisukorda kulumise suhtes ja veenduge, et mähise takistus on normaalses vahemikus.

Kondensaatorid: kontrollige mahtuvuse vähenemise, punni või elektrolüüdi lekke märke.

SPD-d (ülepingekaitseseadmed): veenduge, et olekuindikaatori aken on roheline ja et halvenemise indikaator ei ole käivitunud.

4. Isolatsiooni jõudluse testimine

Kasutage 500 V või 1000 V megohmmeetrit, et mõõta ja kinnitada järgmist:

Faasi-faasi isolatsioonitakistus: ≥ 1 MΩ;

Faasi-maa isolatsioonitakistus: ≥ 1 MΩ;

Kui mõõdetud väärtused jäävad nendest standarditest allapoole, uurige võimalikke põhjuseid, nagu niiskuse sissepääs või saastumine.

5. Mehaanilise konstruktsiooni hooldus

Kontrollige sahtlitüüpi üksuste juhtsiine ja lukustusmehhanisme, et veenduda, et need ei kleepuks ega haakuks. Määrige liikuvaid osi spetsiaalselt elektriseadmete jaoks mõeldud määrdega.

Kontrollige perioodiliselt "viie ennetamise" (blokeeringu) turvamehhanismide toimimist.

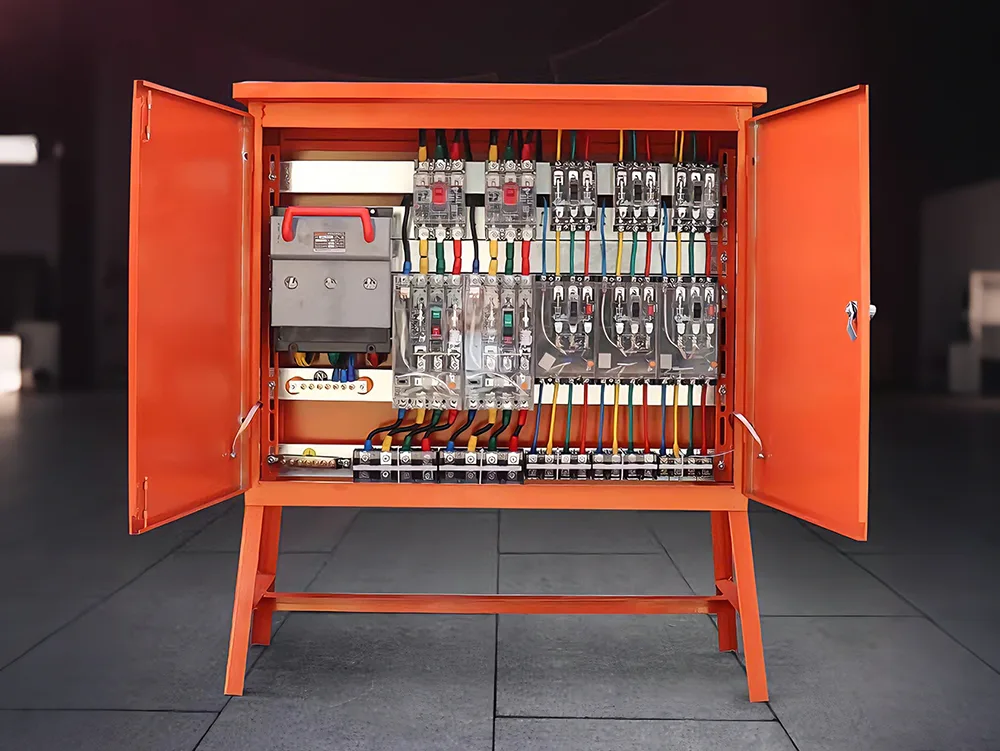

Kas otsite endiselt usaldusväärset kõrge- ja madalpingelülitusseadmete tootjat ja tarnijat? ValiShangming ElectricHiinast. Pakume professionaalseid tooteid ja teenuseid, toetame erinevaid mittestandardseid kohandamistaotlusi ja pakume kohandatud lahendusi teie konkreetsetele projektivajadustele.

Tootekategooriad

1. Kõrgepinge lülitusseadmed

Sellesse kategooriasse kuuluvad seadmed, mille nimipinge on vahemikus 3 kV kuni 35 kV ja rohkem. Selle peamine ülesanne on vastu võtta ja jaotada elektrienergiat; lisaks töötab see elektriliini rikke korral koos releekaitseseadmetega, et katkestada kiiresti tuhandete ampriteni ulatuvad lühisvoolud.

Põhikomponendid:

Kõrgepingekaitselülitid (vaakum- või SF6 tüüpi): toimivad südamiku kaarekustutuselementidena.

Lahtilülitid (eralduslülitid): nähtava füüsilise õhupilu tagamine, et tagada hoolduse ajal ohutus.

Voolu-/pingetrafod: kõrgepinge signaalide vähendamine madalpinge signaalideks instrumentide ja mõõtmise eesmärgil.

Tüüpilised mudelid: KYN28 (metallist kattega väljatõmmatav tüüp), XGN (fikseeritud tüüpi rõngaga põhiseade).

2. Madalpinge lülitusseadmed

Sellesse kategooriasse kuuluvad seadmed, mille nimipinge on kuni 1000 V. Selle esmane ülesanne on hallata elektrisüsteemi viimase etapi jaotust. See jaotab elektrienergiat – mida vähendavad trafod – erinevatele põrandatele, tootmisliinidele või elektriajamiga seadmetele.

Põhikomponendid:

Õhukaitselülitid (ACB): kasutatakse peamiste sissetulevate liinide või suure võimsusega väljuvate liinide jaoks.

Valatud korpusega kaitselülitid (MCCB): kasutatakse haruahelate kaitseks.

Kondensaatorite kompensatsioonikapid: kasutatakse süsteemi võimsusteguri parandamiseks ja elektrikulude vähendamiseks.

Tüüpilised mudelid:GGD (fikseeritud tüüp), GCK/GCS/MNS (väljatõmmatav/sahtli tüüp).

Kõrgepinge ja madalpinge seeria: võrdlus

Rakenduse stsenaariumid

Meie kõrge ja madalpinge lülitusseadmed leiavad laialdast rakendust ja neid võib sageli kasutada ühe seadistuse raames üheaegselt, et täita erinevaid funktsioone. Saate kohandada terviklikku lahendust, mis on kohandatud teie konkreetsetele vajadustele.

Levinud vead ja tõrkeotsingu lahendused

Shangming on professionaalne tootja, kes pakub igakülgseid müügijärgseid tehnilisi tugiteenuseid. Lisaks pakume oma toodete kohaletoimetamisega kaasas täielikku kontrolli dokumentatsiooni ning kasutus- ja hooldusjuhiseid. Oleme teile viitamiseks koostanud allpool levinud probleemide loendi.

1. Kõrgepingelülitusseadmete tavalised probleemid

1. sümptom: osaline tühjenemine ja susisev heli

Põhjused: niiskuse sattumine isolatsioonikomponentidesse; tolmu kogunemine pinnale, mis põhjustab pugemist; või koroonalahendus, mis on põhjustatud siini ühenduspunktides esinevatest purskedest.

Lahendused:

1. Keskkonnakontroll: veenduge, et kapis olevad kütte- ja niiskuse eemaldamise seadmed töötavad õigesti.

2. Pingevaba puhastamine: Pühkige isolaatorid ja läbiviigud veevaba alkoholiga maha.

3. Ultraheli tuvastamine: kasutage töötamise ajal osalise tühjenemise detektorit, et määrata kindlaks tühjendusallika täpne asukoht.

Sümptom 2: kõrgepinge kaitselüliti ei sulgu ega avane

Põhjused: Kahjustatud energiasalvesti mootor; läbi põlenud juhtahel (sulgemis-/avamisspiraalid); või mehaanilise ühenduslüli kinnijäämine kuivanud määrdeaine tõttu.

Lahendused:

Sekundaarse vooluringi kontroll: mõõtke sulgemis- ja avamismähiste takistust ning veenduge, et lisatoitepinge oleks normaalses vahemikus.

Mehaaniline määrimine: kandke mehaanilise jõuülekande osadele uuesti spetsiaalset madala temperatuuriga määrdeainet.

2. Levinud probleemid madalpinge lülitusseadmetega

Sümptom 1: ebanormaalne temperatuuri tõus õhukaitselülitites (ACB)

Põhjused: ebapiisav kontaktrõhk või oksüdatsioon esmastel pistikkontaktidel; lahtised siinipoldid.

Lahendused:

Temperatuuri jälgimine: kasutage kontaktide ja ühenduspunktide skannimiseks infrapuna termokaamerat.

Kontaktide hooldus: vabastage süsteem pingest, eemaldage ACB, puhastage kontaktidelt kõik oksüdatsioonikihid ja kandke elektrilise kontakti määre.

Sümptom 2: Reaktiivvõimsuse kompensatsioonikappides on kondensaatorid punnis või purunenud

Põhjused: Liigne harmooniline sisaldus süsteemis; või kondensaatorite sagedastest ümberlülitustoimingutest põhjustatud ülekuumenemine.

Lahendused:

Kondensaatori vahetus: vahetage kohe välja kõik punnis kondensaatorid, et vältida elektrolüüdi leket, mis võib põhjustada lühiseid.

Jadareaktorite paigaldamine: harmooniliste summutamiseks paigaldage kompensatsiooniahelasse seeriareaktorid.

3. Üldised vead

Sümptom: Kondensatsioon – seda iseloomustavad kapi siseseintele tekkivad veepiisad ja isolatsioonikomponentide pindadel nähtavad ülevoolu jäljed.

Lahendus:

Tihendus: Kapi põhjas olevad kaablisisendi avad tuleb täielikult tihendada tulekindla pahtliga, et blokeerida niiskuse sissepääs kaablikraavist.

Intelligentne täiendus: traditsiooniliste küttepaneelide asendamiseks paigaldage automaatne temperatuuri ja niiskuse jälgimise süsteem, mis on ühendatud kondensatsioonikuivatiga.
