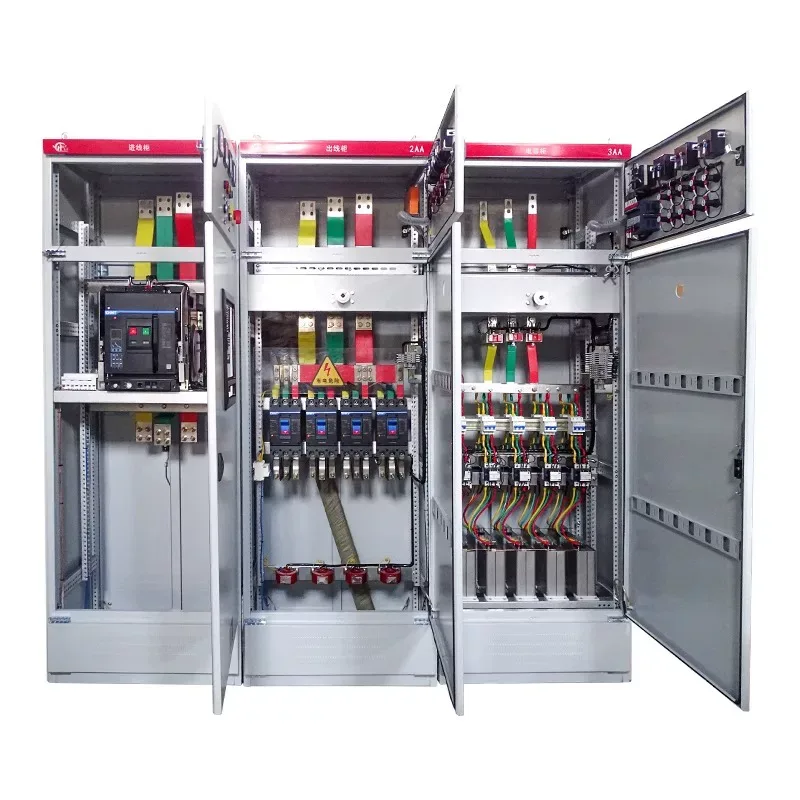

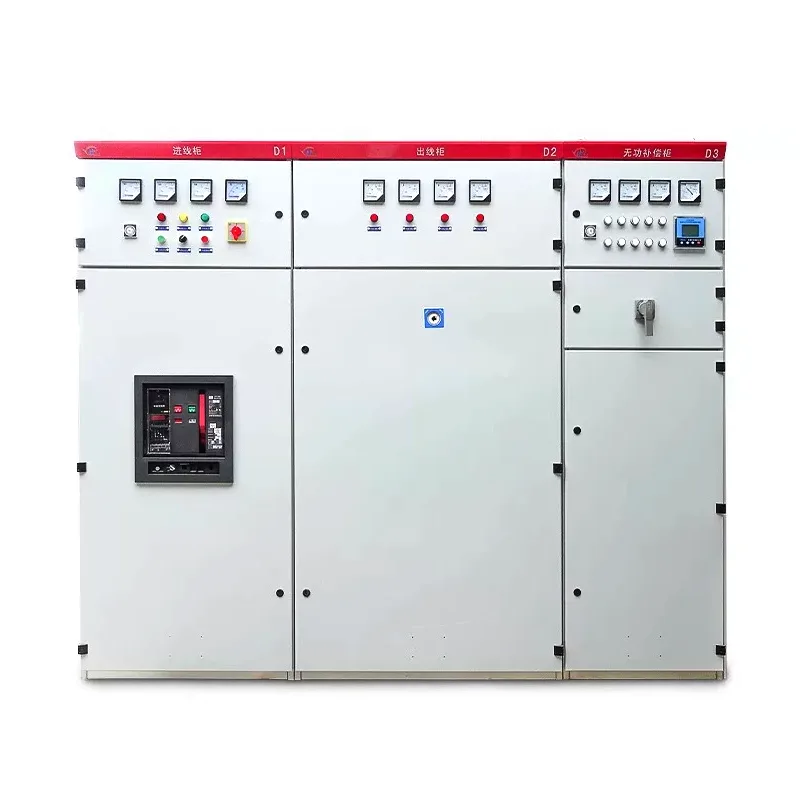

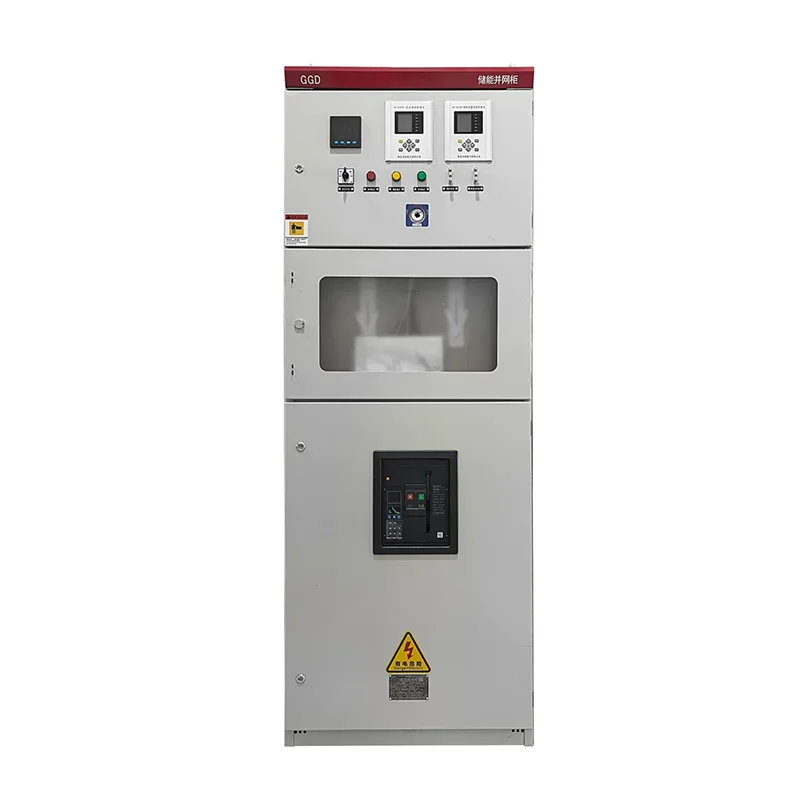

GGD vahelduvvoolu madalpinge lülitusseade

GGD vahelduvvoolu madalpinge lülitusseade on laialdaselt kasutatav madalpinge täielik toitejaotusseade. Sellel on kõrge töökindlus, lihtne paigaldus ja hooldus ning konkurentsivõimeline hind, mis aitab teil kulusid kokku hoida. Valige Shangming oma tarnijaks enesekindlalt ja saate muretu ühekordse teeninduse.

Mis on GGD vahelduvvoolu madalpinge lülitusseade?

GGD vahelduvvoolu madalpinge jaotusseade on väljakujunenud ja laialdaselt kasutatav madalpinge vahelduvvoolu jaotusseade, mida kasutatakse sageli elektrijaotussüsteemide peamise toitejaotus- või alamjaotusseadmena. See on ka toode, mida Shangming saab hulgi tarnida.

GGD on levinud ja arenenud madalpinge lülitusseadmete mudel. "Madalpinge" näitab, et seda toodet kasutatakse madalpinge toite jaotamiseks, näiteks AC 380V/400V. See integreerib kaitselülitid, siinid, kaitse- ja juhtimiskomponendid, et tagada elektrijaotussüsteemi ohutu ja stabiilne töö.

Tehnilised omadused

Kapi struktuur: GGD vahelduvvoolu madalpinge jaotusseade võtab vastu üldotstarbelise kapikonstruktsiooni, mis on kokku pandud külmvormitud terasprofiilidest osalise keevitamise teel. Selle tulemuseks on suure jäikuse ja kandevõimega kapp.

Modulaarne disain: kapi raami komponente ja spetsiaalseid tarvikuid tarnib terassektsiooni alamkeskus, mis tagab kapi suure täpsuse ja kvaliteedi.

Soojuse hajutamise süsteem: kapi üla- ja alaosas on erinev arv ventilatsiooniavasid. Kui sees olevad elektrilised komponendid toodavad soojust, tõuseb kuum õhk üles ja väljub ülemiste pilude kaudu, samas kui jahe õhk täiendatakse alumiste pilude kaudu, moodustades loomuliku õhuvoolu.

Kaitseaste: standardkonfiguratsioon on tavaliselt IP30. IP40 saab kohandada vastavalt keskkonnanõuetele. Lisateabe saamiseks võtke ühendust Shangmingiga; meie tehniline meeskond viib läbi kohandamiseelse analüüsi.

Miks valida GGD vahelduvvoolu madalpinge lülitusseade?

Säästlikkus: Võrreldes väljatõmmatavate lülitusseadmetega on GGD vahelduvvoolu madalpinge jaotusseadmete struktuur lihtsam, mistõttu on välistatud keerulised sahtlite blokeerimismehhanismid ja kallid pistikud, mille tulemuseks on 30–50% madalamad kulud. Lisaks on selle komponendid väga mitmekülgsed ja varuosad on kergesti kättesaadavad.

Intuitiivne kasutamine ja hooldus: GGD fikseeritud struktuur muudab kõik ühenduspunktid ja juhtmestiku hõlpsasti nähtavaks, hõlbustades kontrollimist. Võrreldes sahtlitüüpi lülitusseadmetes tekkivate võimalike kontaktide halva kontakti või kaare tekkimise riskidega, pakuvad fikseeritud poltkinnitusega ühendused pikaajalise töökindluse korral suuremat töökindlust.

Suur katkestusvõimsus: nimi lühise katkestusvool kuni 50 kA.

Hea dünaamiline ja termiline stabiilsus: see jaotusseade talub lühisvoolude tekitatud mehaanilist pinget ja termilist šokki.

Rakenduse stsenaariumid

GGD AC madalpinge lülitusseadmete kõrge kuluefektiivsus ja arenenud tehnoloogia on põhjused, miks paljud kliendid neid valivad. Projektid, mille puhul oleme kõige sagedamini koostööd teinud, on järgmised:

Alajaamad ja elektrijaamad: GGD-d saab kasutada voolu muundamiseks vahelduvvoolu 50 Hz toitesüsteemides, mille nimitööpinge on 380 V.

Tööstusettevõtted: vastutavad suurte mootorite juhtimise, voolujaotuse ja valgustuse eest.

Hooned: Peamised jaotusruumid ärikompleksides ja elamurajoonides.

Kondensaatori kompensatsioon: kasutatakse tavaliselt reaktiivvõimsuse kompenseerimiseks elektrisüsteemides, st GGD tüüpi kompensatsioonikappides.

Tellimisinfo

Kui olete kindel, et teil on vaja GGD kappe tellida, võtke viivitamatult ühendust Shangmingiga ja esitage järgmine teave:

Peamine vooluahela skeem (ühe vooluring): peame kindlaks määrama sisemiste kaitselülitite ja siinide paigutuse.

Abiskeemi skeem (teine ​​vooluahel): juhtimisloogika, märgutuled ja nõuded seadmetele.

Komponentide loend: kas määrate konkreetse kaubamärgi kaitselüliti, nagu Schneider, ABB, Chint jne.

Kapi värv: Vaikimisi on helehall (RAL 7035), kohandatav.

KKK

K: Millise suurusega kaitselülitit saab GGD kappi paigaldada?

V: GGD kapid on väga suure kandevõimega. Peamine sissetulev liin mahutab universaalseid kaitselüliteid kuni 3150A või isegi 4000A. Väljuvaid liine saab vastavalt nõuetele paindlikult korraldada vormitud korpusega kaitselülititega.

Märkus. Kohandamisel peate koos meiega täpsustama siini spetsifikatsioonid tagamaks, et vasest siini ristlõikepindala vastab nimivoolu temperatuuritõusu nõuetele.

K: Kui tõhus on see kapp tolmu ja niiskuse ärahoidmisel?

V: Standardse GGD kapi kaitseklass on IP30.

Tolmustes tehastes või niisketes keldrites saab tihendusribade ja kaitsepaneelide lisamise abil klassi tõsta IP40-ni.

Kuna see aga tugineb looduslikele ventilatsioonikanalitele, mõjutab liiga kõrge IP-reiting soojuse hajumist; tuleb leida tasakaal kaitse ja soojuse hajumise vahel.

K: Kas GGD kapis olevad siinid on paigutatud horisontaalselt või vertikaalselt?

V: GGD kapid kasutavad tavaliselt ülaosas horisontaalset siini paigutust.

Selline paigutus mitte ainult ei suurenda kappide dünaamilist stabiilsust, vaid hõlbustab ka mitme GGD kapi horisontaalset ühendamist.
