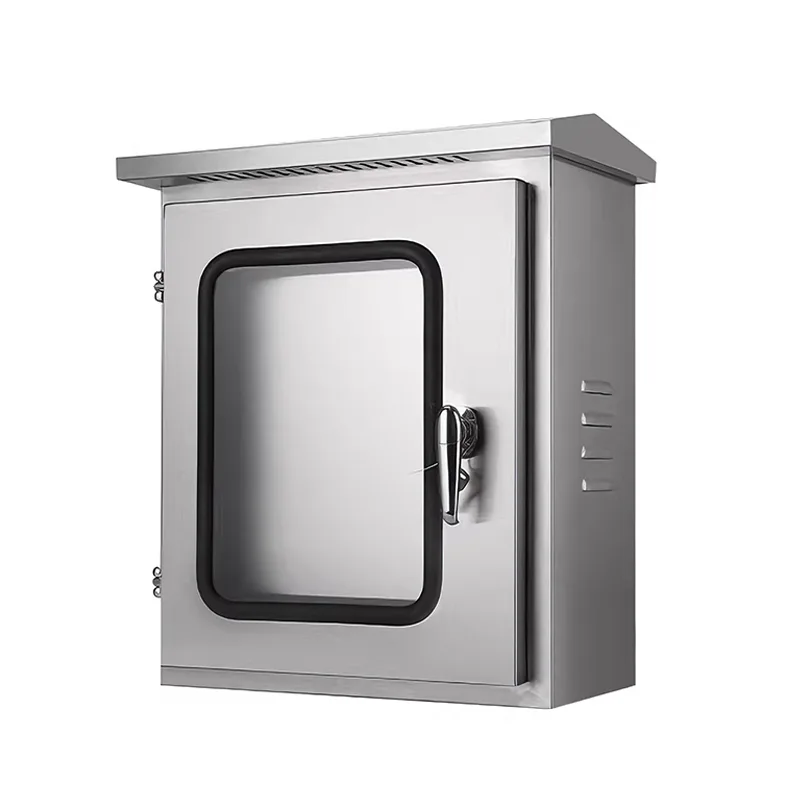

Hiina jaotuskarbi korpuse tootja

Shangmingon usaldusväärne jaotuskarbi korpuste tootja ja tarnija. Oma ulatuslike kogemustega pakume tooteid erinevatest materjalidest ja spetsifikatsioonidest ning saame pakkuda ka kohandatud lahendusi, mis on kohandatud teie konkreetsetele vajadustele.

Põhifunktsioonid

1. Füüsiline kaitse: kaitseb tolmu, vee ja võõrkehade sissepääsu eest, vältides samal ajal juhuslikku kokkupuudet personali ja pinge all olevate komponentide vahel.

2. Ohutusisolatsioon: isoleerib kõrgepinge- ja kõrgevooluseadmed töökeskkonnast, vähendades seeläbi elektrilöögi ja tulekahju ohtu.

3. Komponentide paigaldusplatvorm: Jaotuskarbi korpusel on DIN-liistud, kinnitusklambrid ja eelpuuritud augud, mis hõlbustavad komponentide, nagu kaitselülitid ja elektriarvestid, standardset paigaldamist.

4. Elektromagnetiline varjestus: minimeerib väliste elektromagnetiliste häirete mõju sisemisele juhtimisahelale.

5. Kohanemisvõime keskkonnaga: Tänu erinevate materjalide ja kaitsetasemete kasutamisele sobib korpus paljudes keskkondades, sealhulgas sise-, välis- ja tööstuskeskkonnas.

Struktuurikomponendid

Kapi uks: Saadaval läbipaistva ja tahke uksevalikuna; kohandatud konfiguratsioonid on saadaval Shangmingilt.

Kinnitusplaat: metallplaat, mida kasutatakse komponentide sisemiseks kinnitamiseks; see on eemaldatav, et hõlbustada kokkupanekut väljaspool kappi.

Nokautid: Eelstantsitud kaablisisendpordid, mis on ette nähtud erineva läbimõõduga kaablite jaoks.

Tihendi tihend: Uksepaneeli perimeetrit vooderdav ülielastne tihend, mis on kriitilise elemendina kindlaksmääratud IP-kaitsetaseme tagamiseks.

Maanduspolt: oluline metallkorpuse usaldusväärse maanduse tagamiseks, vältides sellega korpuse elektritoidet.

Rakenduse stsenaariumid

I. Madalpinge elektrijaotussüsteemide ehitamine

Meie jaotuskarbid toimivad jaotuskarpidena ärihoonetele, elamukorrustele ja elektrijaotustele avalikes kohtades.

Need toimivad paigaldusplatvormidena komponentidele, nagu kaitselülitid ja rikkevooluseadmed, hõlbustades standardiseeritud juhtmestikku ja ohutust, suurendades samal ajal elektrijaotussüsteemi üldist puhtust ja ohutust.

II. Tööstusseadmete ja automatiseerimise juhtimine

Need toimivad masinate juhtkarpidena, automatiseeritud tootmisliinide juhtkappidena ja PLC juhtimissüsteemide korpustena.

Sisemiselt sisaldavad nad selliseid komponente nagu kontaktorid, releed ja juhtmoodulid, kaitstes neid elektriseadmeid tolmu ja õli saastumise eest, hõlbustades samal ajal seadmete integreerimist ja hooldust.

III. Välisenergia jaotus- ja inseneriprojektid

Need toimivad ajutiste välistingimustes kasutatavate toitekarpidena, ehitusplatside elektrijaotusplokkidena ja teevalgustuse juhtkarpidena.

Kui vajate nende rakenduste jaoks kohandatud toodet, soovitame valida kõrge kaitsetaseme (nt IP54 / IP65), et tagada vee-, tolmu- ja vihmakindlus.

IV. Fotogalvaanilised ja uued energiasüsteemid

Shangming pakub karpePV kombainkastid, võrguga ühendatud PV-kapid ja energiasalvestussüsteemide juhtkarbid.

Uute energiaseadmete aluskorpusena pakuvad need korpused kaitset, isolatsiooni ja paigaldusruumi, toetades pikaajalise välistingimustes töötamise nõudeid.

V. Side ja infrastruktuur

Võite meiega ühendust võtta, et kohandada sideseadmete juhtkarpe, madalpingesüsteemide jaotuskarpe, valvesüsteemide toiteplokke ja palju muud.

See tagab sidetoiteseadmete kaitse, hoiab ära välised häired ja keskkonnamõjud ning suurendab süsteemi üldist stabiilsust.

Milliseid tegureid tuleks jaotuskarbi korpuse valimisel arvesse võtta?

1. Mõõtmed ja spetsifikatsioonid

Valiku tegemisel ei soovita me valida korpust, mis sobib täpselt komponentidega. Sisemiste komponentide poolt hõivatud ala ei tohiks ületada 80% alusplaadi pindalast. Ülejäänud 20% ruumist on reserveeritud juhtmestiku, soojuse hajutamise ja võimaliku tulevase laienemise jaoks; seetõttu peaksite oma valikus alati jätma teatud vaba ruumi.

Sügavuse osas peate arvestama kaitselülitite (sh nende juhtkäepidemete), juhtmekanalite ja korpuse ukse kombineeritud sügavusega. See on eriti oluline suure vooluga vormitud korpusega kaitselülitite puhul, millel on olulised sügavusnõuded; sellega arvestamata jätmine võib takistada ukse korralikku sulgumist.

2. Kaitseaste (IP-kood)

Valige paigalduskeskkonna tõsidusest lähtuvalt sobiv kaitseaste:

Sisekontorid/koridorid: IP30 – IP40 on piisav.

Tööstuslikud töökojad: IP54 on soovitatav kaitsta tolmu ja pritsmevee eest.

Välistingimustes kasutatavad / fotogalvaanilised süsteemid: IP65 või kõrgem on kohustuslik ja ukseõmblustel peab olema pidev integreeritud tihend.

3. Materjal ja korrosioonikindlus

Külmvaltsitud teras: kõige mitmekülgsem valik, mis sobib enamikesse kuivadesse sisekeskkondadesse.

Roostevaba teras (304/316): sobib farmaatsia-, toiduainete- ja rannikukeskkondadesse, kus on kõrge soolapihustus. Roostevaba teras 316 pakub paremat korrosioonikindlust võrreldes 304-ga.

4. Soojusjuhtimine

Soojusjuhtimine on suure võimsusega jaotuskastide puhul sageli tähelepanuta jäetud aspekt. Soovitame teha valiku järgmiste stsenaariumide alusel.

Passiivne jahutus: kui korpuses tekkiv soojus on minimaalne, sobib täielikult suletud korpus.

Aktiivne jahutus: kui korpuses on sellised komponendid nagu muutuva sagedusega ajamid (VFD), pehmekäivitajad või kõrge vooluga kontaktorid, peate valima ventilatsioonirestitega varustatud korpuse. Mõnel juhul peate võib-olla isegi valima mudeli, millel on aksiaalse jahutusventilaatori jaoks eelnevalt puuritud kinnitusavad.

Päikesevalguse kaitse: välistingimustes kasutatavate ümbriste puhul soovitame kahekordse katusega konstruktsiooni, et vältida otsest päikesevalgust, mis põhjustab sisetemperatuuri taevasse tõusu.

5. Paigaldamise ja kasutamise lihtsus

Ukse avanemissuund: tehke kindlaks, kas vasakule või paremale avanev uks on paigalduskoha vaba ruumi arvestades mugavam. Mõnel Shangmingi tipptasemel korpusel on pööratavad uksed (saab konfigureerida nii, et see avaneb kas vasakult või paremalt).

Kaabli sisenemine/väljumine: kontrollige, kas kaablid sisenevad ja väljuvad korpuse üla- või alaosast. Soovitame valida eemaldatava äärikuplaadiga korpuse; kaabli sisestusavade puurimine äärikuplaadisse pakub suuremat paindlikkust ja tagab parema tihenduse võrreldes otse korpuse korpusesse puurimisega.

Luku tüüp: standardne tööstuslik kolmnurklukk, võtmega tasanduslukk või tuleohutusnukklukk.
