Kuidas ühe uksega seinale paigaldatav elektrikilp toetab hoone nutikat kasvu

Nutikad hooned muudavad elektrijaotus-, valgustus-, kütte-, ventilatsiooni-, läbipääsu- ja energiaseiresüsteemide korraldust. Kuna need funktsioonid muutuvad üha enam omavahel seotud, peab neid toetav füüsiline infrastruktuur mahutama rohkem juhtseadmeid, sideliideseid ja elektriahelaid üha kitsamates hooneruumides. Elektrikarbid jäävad seetõttu aruka hoone projekteerimise oluliseks osaks, pakkudes elektrikomponentidele kindla asukoha, toetades samal ajal seadmete kaitset, juurdepääsu hooldusele ja süsteemi korraldust.

Arukas hoonearendus kujundab ümber elektritaristut

Kaasaegne hooneautomaatika sõltub traditsiooniliselt eraldi projekteeritud ja käitatavate süsteemide koordineerimisest. Valgustuse juhtseadmed, HVAC-seadmed, juurdepääsukontrolliseadmed, tuleohutusliidesed ja energiahaldussüsteemid võivad vahetada teavet hoonehaldusplatvormide kaudu. See integratsioon suurendab selgelt struktureeritud elektripaigaldiste tähtsust, eriti ärihoonetes, kontorites, elamukompleksides, haiglates ja tööstusrajatistes.

Üleminek ei hõlma lihtsalt rohkemate digitaalseadmete lisamist. Samuti on vaja hoolikalt kaaluda toite jaotust, juhtjuhtmeid, seadmete eraldamist, soojuse hajumist ja juurdepääsu kontrollimiseks. Elektrilised komponendid peavad olema paigutatud nii, et paigaldusmeeskonnad saaksid tuvastada vooluringe, jälgida ühendusi ja teostada hooldust ilma külgnevaid süsteeme asjatult häirimata.

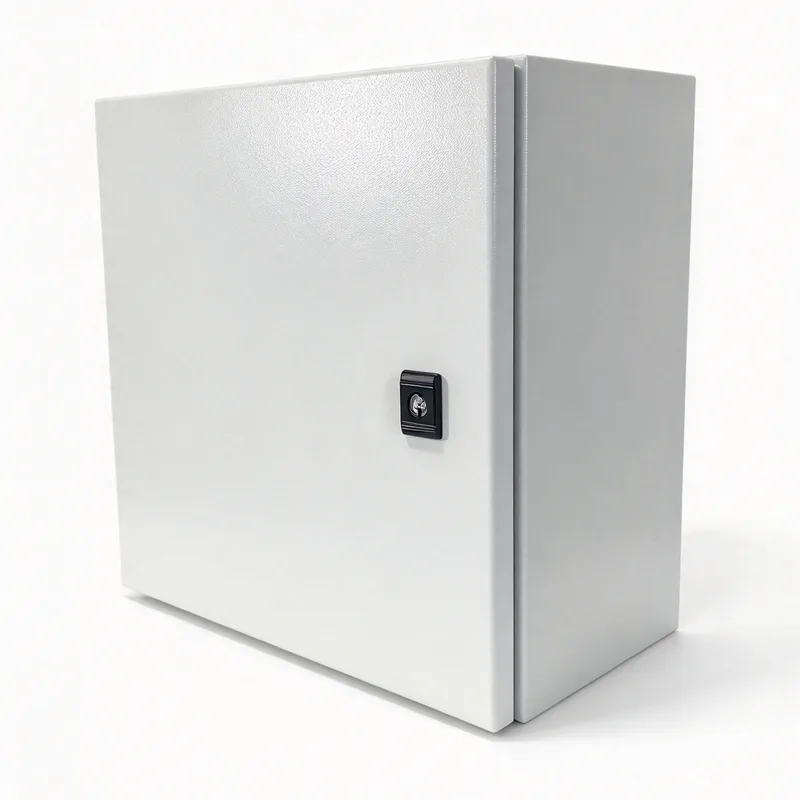

Selles kontekstis onÜheukseline seinale paigaldatav elektrikorpuskujutab endast üht praktilist kaitseümbrise vormingut paigaldiste jaoks, kus elektri- või juhtimisseadmed vajavad spetsiaalset, ligipääsetavat korpust, ilma väärtuslikku põrandapinda hõivamata. Selle sobivus sõltub seadme mõõtmetest, paigalduskeskkonnast, kaitsenõuetest ja plaanitavast süsteemi laiendamisest.

Seinale paigaldatav paigaldus käsitleb ruumipiiranguid

Ruumikasutus on arukate ehitusprojektide puhul korduvalt kaalutav. Võimalik, et elektriseadmeid tuleb paigaldada teeninduskoridoridesse, seadmeruumidesse, olmealadesse, tehaseruumidesse ja määratud seinapindadesse, mida see juhib. Põrandal seisvad kapid võivad sobida suuremate paigalduste jaoks, kuid väiksematele jaotus- ja juhtimiskorraldustele võib kasu olla seinale kinnitatavast konstruktsioonist.

Korpuse paigaldamine sobivale seinale võib säästa põrandapinda ja luua elektriseadmetele ühtse asukoha. Mitme juhtimistsooniga hoonetes võib hajutatud paigutus lühendada ka teatud juhtmete marsruute ja muuta kohaliku kontrolli mugavamaks. Need eelised ei ole automaatsed: iga paigalduse puhul tuleb hinnata kaablite marsruutimist, juurdepääsuvahesid, konstruktsioonilist tuge ja vajadust jõuda sisemiste komponentideni.

Üheukseline konfiguratsioon tagab otsese juurdepääsupunkti suletud seadmetele. Avanemissuund, saadaolev töövahe, hingede paigutus ja ukse kinnihoidmise mehhanism võivad mõjutada seda, kui kergesti tehnikud kontrollivad klemme, asendavad komponente või kontrollivad vooluahela identifitseerimist. Need praktilised detailid muutuvad eriti oluliseks, kui karbid paigaldatakse kitsastesse teeninduspiirkondadesse või kõrvuti muude hoonesüsteemidega.

Seadmete kaitse jääb ühendatud hoonete jaoks keskseks

Ühenduvus ei vähenda vajadust füüsilise kaitse järele. Tolm, niiskus, juhuslik kokkupuude, vibratsioon või temperatuurimuutused võivad mõjutada kontrollereid, releed, vooluahela kaitseseadmeid, klemmiplokke, toiteallikaid ja sidekomponente. Korpus aitab nende komponentide ümber luua füüsilise piiri, kuid kaitsetase sõltub selle konstruktsioonist ja kontrollitud keskkonnareitingust.

Korpuse materjal, ukse tihend, kaablisisendi paigutus, kinnitusviis ja ventilatsiooni konstruktsioon mõjutavad kõik selle sobivust konkreetsesse kohta. Paigaldamine puhtas siseruumides asuvas elektriruumis pakub erinevaid tingimusi kui niiskes majapidamisruumis, tolmuses taimeruumis või avatud välisalal. Kindlaksmääratud sissetungimise kaitse reiting peaks seetõttu vastama tegelikele asukohatingimustele, selle asemel, et seda eeldada korpuse välimuse põhjal.

Soojusjuhtimine on veel üks oluline aspekt. Arukad hoone juhtseadmed võivad piiratud mahus kombineerida mitut toiteallikat, lülitusseadet, sidemoodulit ja muid soojust tootvaid komponente. Kui soojust ei saa piisavalt hajutada, võib sisetemperatuur tõusta ja mõjutada komponentide jõudlust või kasutusiga. Seadmete koormust, ümbrise mõõtmeid, ümbritseva õhu temperatuuri, vahekaugusi ja ventilatsioonitingimusi tuleks projekteerimisel hinnata koos.

Integreerimine nõuab enamat kui füüsilist eluaset

Nutikas hoonepiire peab vastama sinna paigaldatud seadmete füüsilistele ja elektrilistele nõuetele. Võrku ühendatud kontrollerid võivad vajada sidekaableid, samas kui lülitusseadmed ja toiteallikad vajavad sobiva suurusega juhte ja sobivat terminali paigutust. Projekteerijad peavad arvestama kaabli painderaadiuse, juhtmekanalite, juhtmete eraldamise, maanduse, identifitseerimismärgiste ja ohutu juurdepääsuga ühenduspunktidele.

TheÜheukseline seinale paigaldatav elektrikorpusvõib pakkuda nende elementide korraldamiseks määratletud struktuuri, kuid korpus üksi ei muuda paigaldust intelligentseks ega nõuetele vastavaks. Automatiseerimisvõimalus tuleneb valitud juhtimisseadmetest, sidearhitektuurist, tarkvarast, anduritest ja integratsioonist laiema hoonehaldussüsteemiga. Korpus toetab seda paigutust, kaitstes ja korrastades oma füüsilisi komponente.

Sama oluline on tulevaste muudatuste planeerimine. Hoonesüsteemid võivad hiljem sisaldada täiendavaid hõivatuse andureid, energiamõõtjaid, valgustusahelaid või sideliideseid. Sobiva siseruumi jätmine ja selge juhtmestiku paigutus võib muuta muudatuste tegemise lihtsamaks. Laienemine peab siiski jääma korpuse füüsilise võimsuse, elektriliste võimsuste, soojuspiirangute ja kohaldatavate ohutusnõuete piiresse.

Standardid ja kontrollimisjuhend Korpuse valik

Paigaldamise mugavuse kõrval tuleks kaaluda ka elektriohutust ja montaaži kontrollimist. IEC 61439 seeria käsitleb madalpinge lülitus- ja juhtseadmete komplekte, sealhulgas ehitust, tehnilisi omadusi ja kontrollinõudeid. Standard IEC 61439-3:2024 käsitleb konkreetselt jaotuskilpe, mis on ette nähtud kasutamiseks tavainimestele selle määratletud kohaldamisala piires. See, kas konkreetne paigaldus nende nõuete alla kuulub, sõltub seadme konfiguratsioonist ja kavandatavast rakendusest.

Korpust ei tohiks kirjeldada koostestandardile vastavana üksnes seetõttu, et seda kasutatakse elektrikomponentide paigutamiseks. Hinnata tuleb kogu komplekti, selle ettenähtud kasutust ja asjakohaseid kontrollinõudeid. Projekteerijad peaksid arvestama ka kohaldatavate kohalike elektrireeglitega, maanduskorraldusega, liigvoolukaitsega, töövahega ja paigaldusjuhistega.

Nutikate hoonete puhul on dokumentatsioon eriti kasulik, kuna erinevad tehnilised meeskonnad võivad paigaldada, muuta ja hooldada mitut süsteemi. Selged vooluahelate graafikud, komponentide sildid, ühendusskeemid ja hooldusdokumendid võivad tõrkeotsingu käigus ebaselgust vähendada. Ühtlane dokumentatsioon aitab eristada ka elektrivooluahelaid madalpinge juhtimis- ja sideühendustest.

Hooldus ja elutsükli planeerimine mõjutavad disaini

Hooneautomaatika seadmed jäävad eeldatavasti juurdepääsetavaks kogu rajatise tööea jooksul. Süsteemi arenedes võidakse lisada andureid, vahetada kontrollereid, uuendada sidemooduleid ja kontrollida elektriühendusi. Korpuse paigutus, mis toetab selget tuvastamist ja turvalist juurdepääsu, võib neid toiminguid lihtsustada, kuigi hoolduse tulemused sõltuvad ka paigalduse kvaliteedist ja dokumentatsioonist.

Hoidmiskoha asukoht peaks kajastama nii juurdepääsu kui ka kokkupuudet keskkonnaga. Tehnikud vajavad ukse avamiseks ja lubatud tööde tegemiseks piisavat vaba ruumi, samas kui paigaldus peab vältima avariiteede, seadmete liikumise või muude ehitusteenuste takistamist. Kaablisisendid tuleks korraldada nii, et see piiraks tarbetut pinget ja säilitaks kavandatud keskkonnakaitse taseme.

Elutsükli planeerimine hõlmab ka paigalduskeskkonnale sobivate materjalide ja viimistluse valimist. Kokkupuude korrosiooniga, puhastusprotseduurid, niiskus ja võimalik mehaaniline mõju võivad mõjutada pikaajalist sobivust. Muutuvate asustus- või juhtimisnõuetega hoonete puhul võib sisekorralduse kontrollimise ja muutmise võimalus olla sama oluline kui paigalduse esialgne jalajälg.

Kompaktsetel karpidel on hoone nutikas kasvus kindel roll

Hooneautomaatika laienemine suurendab koordineeritud elektritaristu tähtsust alates keskjaotusseadmetest kuni väiksemate üksikuid tsoone teenindavate juhtimispunktideni. Seinale paigaldatavad karbid toetavad seda arhitektuuri seal, kus kohalikud seadmed vajavad organiseeritud korpust ja mugavat juurdepääsu eeldusel, et paigaldustingimused ja komponentide nõuded on sobivad.

TheÜheukseline seinale paigaldatav elektrikorpuson kõige parem mõista ühe elemendina laiemas elektriprojektis, mitte eraldiseisva nutika ehitustehnoloogiana. Selle praktiline väärtus sõltub sobivast suurusest, kaitsetasemetest, termilistest kaalutlustest, juhtmestiku korraldusest ja ühilduvusest paigaldatud seadmetega. Kuna ühendatud hooned jätkavad toite-, juhtimis- ja seirefunktsioonide integreerimist, on need põhilised kaitsenõuded tihedalt seotud süsteemi ohutuse, hooldatavuse ja pikaajalise toimimise paindlikkusega.
