Miks on üheukseline seinale paigaldatav elektrikilp kaasaegses toitejaotuses oluline?

Kaasaegsed elektrijaotussüsteemid peavad arvestama muutuvate elektrikoormustega, järjest enam hajutatud juhtimisseadmetega ning rangemate nõuetega ohutuks tööks ja hoolduseks. Ärihooned, tööstusrajatised, infrastruktuuriprojektid ja automatiseeritud tootmisliinid sõltuvad kõik elektriseadmetest, mida saab paigaldada, millele on võimalik juurde pääseda ja mida saab hooldada selgelt organiseeritud paigutusega. Nende süsteemide arenedes jääb korpuse projekteerimine elektritaristu planeerimise oluliseks osaks.

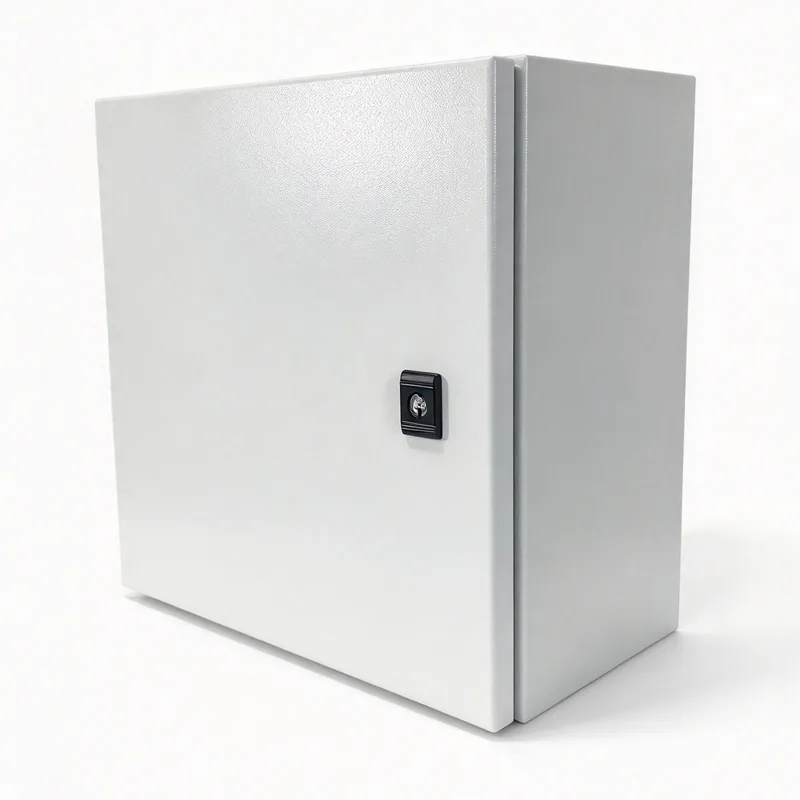

Kuigi elektrikilpe peetakse sageli kaitselülitite, kontaktorite, klemmiplokkide ja juhtseadmete kõrval, mõjutab nende struktuur otseselt seadmete paigutust, juhtmestiku juurdepääsu, keskkonnakaitset ja hooldusprotseduure. TheÜheukseline seinale paigaldatav elektrikorpuson üks korpuse formaat, mida kasutatakse juhul, kui elektrilised komponendid nõuavad spetsiaalset korpust ilma suurema kapi põrandapinna nõudmiseta.

Kaasaegse elektrijaotuse nõuete muutumine

Elektrijaotus ei piirdu enam elektri tarnimisega kesksest toitepunktist allavooluahelatesse. Paljud paigaldised sisaldavad nüüd kohalikke jaotuskilpe, mootori juhtseadmeid, jälgimisseadmeid, sideliideseid ja automaatikaseadmeid. Need komponendid toetavad selliseid funktsioone nagu koormuse juhtimine, seadmete jälgimine, valgustuse juhtimine ja tootmisliini töö.

Selline areng tekitab elektrisüsteemide projekteerijatele praktilisi väljakutseid. Seadmed peavad mahtuma olemasolevatesse paigaldusaladesse, jättes samas piisavalt ruumi kaablite vedamiseks, soojuse hajutamiseks, kontrollimiseks ja hooldamiseks. Mitme elektrilise juhtimispunktiga rajatistes võib iga korpuse paigutus mõjutada kaabli pikkust, paigalduse keerukust ja juurdepääsu hoolduse ajal.

Korpuse valik on seetõttu osa laiemast jaotusprojektist. Seinale kinnitatavad vormingud võivad mahutada valitud lokaalseid juhtimis- ja jaotuskorraldusi, kus on vaba seinapinda ja seadmed ei vaja suurt põrandakappi. Nende sobivus sõltub elektrisõlmest, komponentide mõõtmetest, paigalduskeskkonnast ja kehtivatest ohutusnõuetest.

Seinale paigaldatav disain ja ruumikasutus

Põrandapind on väärtuslik ressurss tehastes, ärihoonetes, majapidamisruumides ja seadmete aladel. Suured jaotuskapid on endiselt vajalikud paljude rakenduste jaoks, eriti kui suur vooluahela tihedus või suured elektriseadmed nõuavad suuremat sisemist mahtu. Väiksemaid juhtseadmeid võib siiski paigaldada nende teenindatavatele seadmetele lähemale.

Seinale paigaldatud korpus võib hoida valitud elektrikomponente põrandast eemal ja luua kindlaksmääratud paigalduspunkti. Tootmisettevõttes võib see paigutus sobida kohalike masinajuhtimisseadmete või abijaotusseadmete jaoks. Ärihoones võib see mahutada teatud valgustuse juhtseadiseid, teenindusahelaid või hooneautomaatika komponente.

Ainuüksi ruumisääst ei määra parimat paigaldusviisi. Paigaldamise planeerimist mõjutavad seina tugevus, paigaldusriistvara, seadmete kaal, kaablite sisenemiskohad, uste avanemiskaugus ja kvalifitseeritud personali juurdepääs. Karp peab olema paigutatud ka nii, et see ei takistaks kõnniteid, hädaabiteid ega muid ehitusteenuseid.

Korpuse struktuur toetab elektrilist korraldust

Hästi planeeritud elektripaigaldis nõuab selle komponentide paigaldamiseks rohkem kui piisavalt ruumi. Kaitselülitid, klemmiplokid, releed, toiteallikad ja juhtseadmed vajavad organiseeritud sisemist paigutust, mis toetab ohutut juhtmestikku ja tõhusat kontrolli. Komponentide halb paigutus võib muuta ühendused raskesti jälgitavaks ja pikendada tõrkeotsinguks kuluvat aega.

Üheukseline konfiguratsioon annab ühe peamise juurdepääsuava korpuse sisemusse. See paigutus võib lihtsustada juurdepääsu sisemistele komponentidele kompaktsetes paigaldustes, eriti kui seadmete paigutus on suhteliselt lihtne. Hingede asend, ukse pöörded, lukustusmehhanismid, paigaldusplaadi mõõtmed ja kasutatav sisesügavus mõjutavad seda, kui tõhusalt saab vaba ruumi kasutada.

TheÜheukseline seinale paigaldatav elektrikorpusvõib olla valitud elektrisõlmede füüsiliseks korpuseks, kuid selle sisemine võimsus peab vastama paigaldatavale seadmele. Projekteerijad peavad arvestama kaabli painderaadiuse, juhtmekanalite, klemmide juurdepääsu, juhtmete eraldamise, maandusühenduste ja tulevase hoolduse jaoks vajaliku ruumiga. Kompaktne välisilme ei tohiks põhjustada ülerahvastatud interjööri.

Elektriohutus oleneb täielikust paigaldusest

Elektriohutus määratakse komponentide, kaitseseadmete, korpuse konstruktsiooni, paigaldusmeetodite ja tööprotseduuride kooskõlastamisega. Korpus aitab eraldada elektriseadmeid ümbritsevast keskkonnast ja võib vähendada juhuslikku kokkupuudet, kui see on korralikult projekteeritud ja paigaldatud. Kuid korpus iseenesest ei paku täielikku kaitset kõigi elektri- või keskkonnaohtude eest.

Kaitse tolmu ja vee sissepääsu eest on eriti oluline, kui elektriseadmed töötavad töökodades, tehaseruumides, teeninduskoridorides või välistingimustes. Nõutav sissepääsukaitse tase sõltub paigaldustingimustest ja kokkupuute tasemest. Uksetihendid, kaablitihendid, sissepääsuavad, kinnitusdetailid ja montaažitööd võivad mõjutada lõpetatud paigaldusega saavutatud kaitset.

Maandus- ja ühendused peavad vastama ka korpuse konstruktsioonile ja kehtivatele elektrinõuetele. Elektrilise järjepidevuse säilitamiseks võivad metallkorpused vajada kaitsvat sidumist, samas kui teistel ehitusmaterjalidel on erinevad disainikaalutlused. Ülevoolukaitse, juhtmete suurus, isolatsioon, töövahed ja ohutu isolatsioon jäävad kogu süsteemi olulisteks osadeks.

Soojusjuhtimine kompaktsetes jaotussõlmedes

Kuna elektrisüsteemid muutuvad kompaktsemaks, muutub soojusjuhtimine üha olulisemaks projekteerimisel. Vooluahela kaitseseadmed, lülituskomponendid, trafod, toiteallikad ja muud seadmed võivad töö ajal soojust tekitada. Kui mitu seadet töötavad piiratud ruumi mahus, võib kogunev soojus tõsta sisetemperatuuri.

Liigne temperatuur võib mõjutada komponentide jõudlust, tööiga ja tundlike elektroonikaseadmete stabiilsust. Seetõttu tuleks soojusplaneerimisel arvesse võtta eeldatavat elektrikoormust, komponentide kadusid, ümbritsevat temperatuuri, korpuse mõõtmeid, paigaldusasendit ja saadaolevaid soojuse hajumise teid.

Ventilatsiooniavad aitavad sobivas keskkonnas soojust juhtida, kuid võivad mõjutada ka kaitset tolmu ja niiskuse eest. Kui keskkonnakaitset tuleb säilitada, võib osutuda vajalikuks alternatiivsed soojusjuhtimisviisid. Sobiv disain sõltub pigem paigaldatud komponentidest ja töötingimustest, mitte ainult korpuse formaadist.

Juurdepääs hooldusele ja pikaajaline töötõhusus

Hooldusnõuded mõjutavad sageli korpuse valikut sama palju kui esialgset paigalduskulu või jalajälge. Elektritehnikud peavad tuvastama vooluringid, kontrollima ühendusi, vahetama komponente ja uurima rikkeid ilma tarbetute takistusteta. Juurdepääsetav korpuse paigutus võib neid ülesandeid toetada ja vähendada üksikute seadmete asukoha leidmisele kuluvat aega.

Selged sildid, ajakohastatud vooluahela graafikud, ühendusskeemid ja järjepidev terminalide identifitseerimine on olulised igas suuruses paigaldiste puhul. Need tavad muutuvad eriti väärtuslikuks rajatistes, kus elektrisüsteeme hooldavad erinevad meeskonnad või neid muudetakse mitme aasta jooksul. Korraldatud sisemine juhtmestik aitab ka tehnikutel mõista sissetulevate tarvikute, kaitseseadmete, juhtimisahelate ja ühendatud seadmete vahelist seost.

TheÜheukseline seinale paigaldatav elektrikorpusvõib toetada rutiinset juurdepääsu, kus selle asend ja sisemine paigutus võimaldavad ukse täielikult avada ja paigaldatud seadmetele ohutult ligi pääseda. Hoolduskava peaks sisaldama piisavat tööruumi, sobivaid isolatsiooniprotseduure ja paigutust, mis võimaldab kontrollimist sõltumatut juhtmestikku häirimata.

Madalpinge jaotuse standardid ja kontrollimine

Madalpinge jaotussõlmedele kehtivad tehnilised ja ohutusnõuded, mis sõltuvad nende kavandatud kasutusest, konfiguratsioonist ja paigalduskohast. IEC 61439 seeria käsitleb madalpinge lülitus- ja juhtseadmete komplekte, sealhulgas ehituse, tehniliste omaduste ja kontrolliga seotud nõudeid. IEC 61439-1 sätestab üldreeglid, samas kui teised osad käsitlevad konkreetseid koostutüüpe ja rakendusi.

Tühi korpus ja lõpetatud elektrisõlm ei ole vastavuse seisukohast samaväärsed. Vastavus sõltub asjaomasest tootekategooriast, paigaldatud komponentidest, koostu projektist ja kohaldatavatest kontrolliprotseduuridest. Korpust ei tohiks eeldada, et see tagab kogu jaotussüsteemi nõuetele vastavuse üksnes seetõttu, et see mahutab elektriseadmeid.

Projekteerimisdokumentatsioon, komponentide hinnangud, temperatuuritõusuga seotud kaalutlused, kaitsemeetmed ja paigaldusjuhised aitavad kaasa õigesti projekteeritud koostule. Kohalikud elektrikoodid ja projekti spetsifikatsioonid võivad kehtestada lisanõudeid, eriti tööstusrajatistes, avalikes hoonetes ja spetsiaalses infrastruktuuris.

Seinale paigaldatavate korpuste jätkuv roll

Kaasaegne toitejaotus ühendab tsentraliseeritud toiteseadmed väiksemate komplektidega, mis on paigutatud nende teenindatavate koormuste ja süsteemide lähedusse. Selline paigutus võib parandada kohalike juhtseadmete ja tugiahelate korraldust, eeldusel, et iga paigaldus on kavandatud vastavalt selle elektrinõuetele ja töökeskkonnale.

TheÜheukseline seinale paigaldatav elektrikorpusjääb asjakohaseks, kui kompaktne, ligipääsetav korpus on kavandatud seadme jaoks sobiv. Selle roll on pigem praktiline kui tehnoloogiline: see annab füüsilise struktuuri valitud elektrikomponentide korraldamiseks ja kaitsmiseks suuremas jaotusarhitektuuris.

Kuna elektriinfrastruktuur areneb jätkuvalt, jääb korpuse valik seotuks mitmete põhiliste inseneriprioriteediga: ruumi tõhus kasutamine, ohutu juurdepääs, sobiv keskkonnakaitse, soojuslik jõudlus, selge juhtmestiku korraldus ja hooldatavus. Need tegurid aitavad kindlaks teha, kas korpuse vorm sobib konkreetse paigaldusega ja kui tõhusalt saab valmis elektrisüsteemi selle kasutusea jooksul kasutada.
