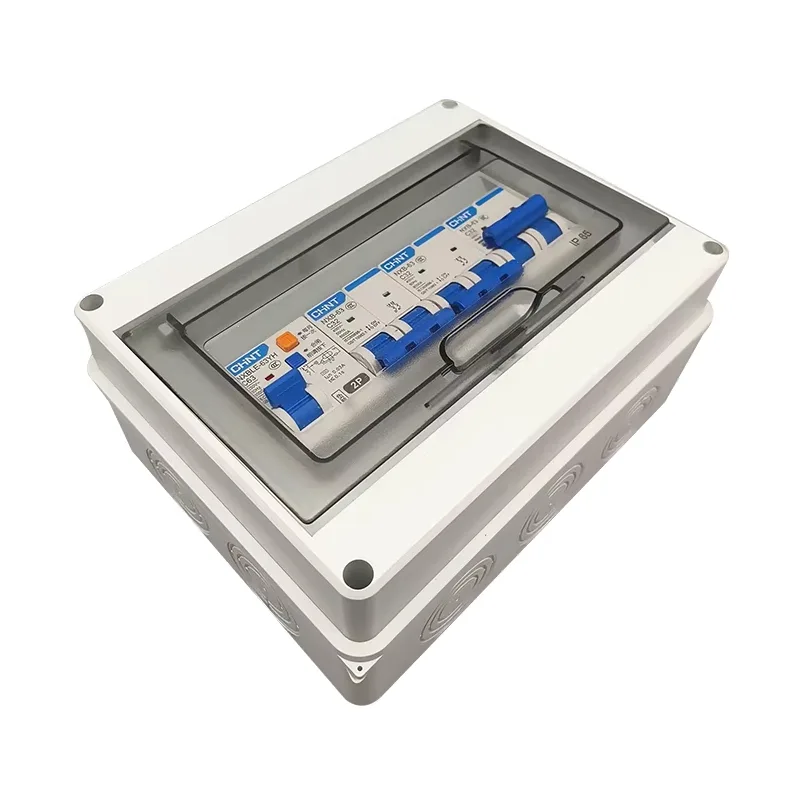

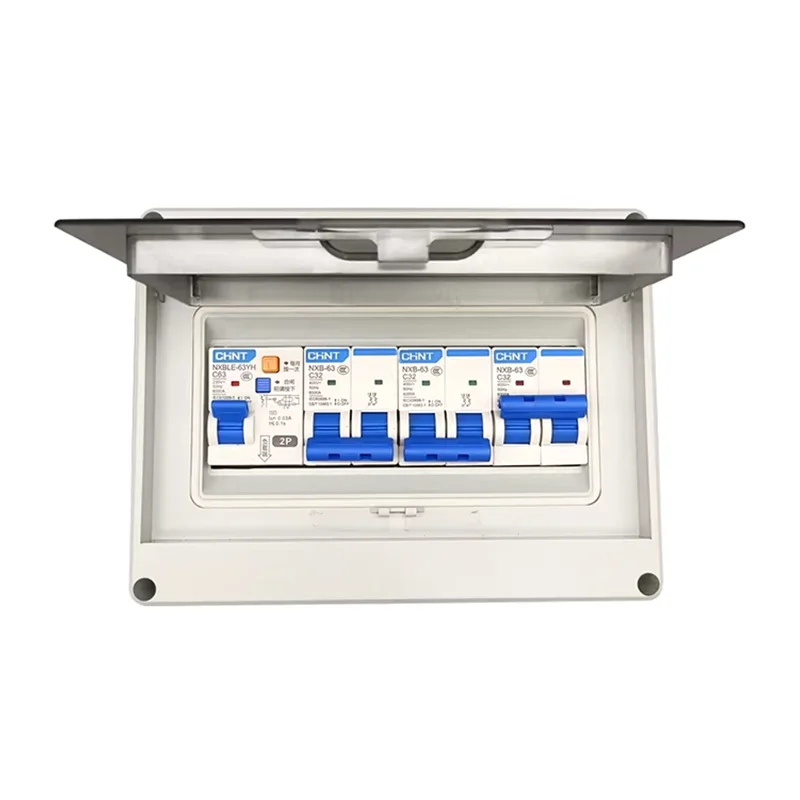

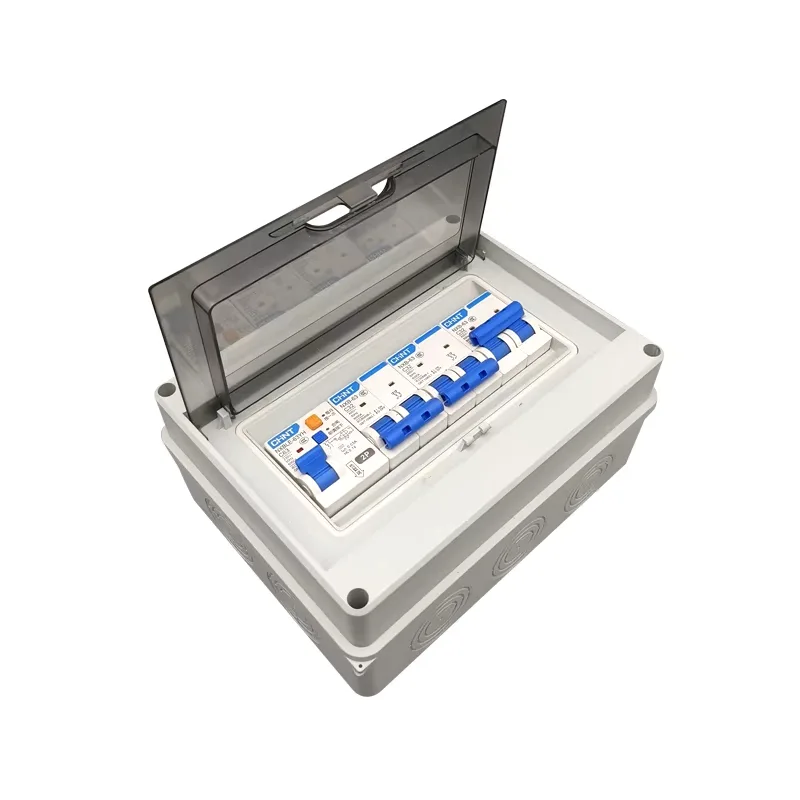

Õhukaitselüliti jaotuskast

Hiina ettevõtte Shangmingi valimine õhukaitselülitite jaotuskarbi tarnijaks annab teile juurdepääsu tehnilisele toele ja konkurentsivõimelisele hinnale. See jaotuskast toetab intelligentset jälgimist ja kaugjuhtimist.

Peamised funktsioonid

Põhitoite juhtimine: Madalpingesüsteemi peamise sissetuleva lülitina vastutab õhukaitselüliti jaotuskast kogu hoone või tootmisliini peatoitelüliti juhtimise eest, kontrollides kogu toitejaotussüsteemi sisse- ja väljalülitamist.

Mitu kaitset: seadmed pakuvad täpset kolmeastmelist kaitset: pika viivitusega ülekoormus, lühise lühiviivitus, lühise hetkeline kaitse ja maandusvea kaitse.

Võimsuse jälgimine: õhukaitselüliti võib integreerida intelligentse kontrolleri, et kuvada reaalajas andmeid, nagu pinge, vool, sagedus ja võimsustegur.

Hierarhiline blokeerimine: Õhukaitselüliti jaotuskarbi saab loogiliselt blokeerida ülesvoolu trafode või allavoolu harukappidega, et vältida kaskaadväljalülitamist, mis põhjustab ulatuslikke elektrikatkestusi, kaitstes kaableid, seadmeid ja personali ohutust.

Toodete võrdlus: õhkkaitselüliti jaotuskast vs. standardjaotuskast

Kuidas valida õige õhukaitselüliti jaotuskarbi spetsifikatsioonid?

Õige valik parandab hilisemat paigaldamist, hooldust, jõudlust ja eluiga. Shangming kui õhukaitselülitite jaotuskarpide tootja annab nõu standardse valikuprotsessi alusel: Rakendus → Pinge → Voolu → Lühisevõimsus → Konstruktsiooni vorm → Kapi spetsifikatsioonid → Väljuva liini skeem → Arukas konfiguratsioon → Keskkonnakontrolli.

I. Täpsustage taotlust

Enne tehniliste andmete valimist tehke esmalt kindlaks oma süsteemis oleva õhukaitselüliti jaotuskarbi funktsioon.

Madalpinge sisendliini jaotuskarp: toimib kogu madalpingesüsteemi pealülitina, mis vastab maksimaalsele koormusele ja maksimaalsele lühisvoolule.

Busside jaotuskast: kasutatakse kahe siini sektsiooni ühendamiseks; Peamised kaalutlused on sidumisvõimsus ja töösagedus.

Oluline koormussööturi jaotuskast: toidab kriitilisi seadmeid, mis nõuavad suurt töökindlust ja selektiivset kaitset.

Erinevad rakendused nõuavad oluliselt erinevaid spetsifikatsioone; see on esimene samm.

II. Määrake nimipinge ja süsteemi tüüp

Tavalised nimipinged: AC 380V / 400V / 690V, peavad olema kooskõlas kohapealse toitesüsteemiga.

Süsteemi tüüp: kolmefaasiline kolmejuhtmeline / kolmefaasiline neljajuhtmeline. Palun kontrollige, kas nulljuhe (N) ja kaitsemaandus (PE) on vajalikud.

Vale pinge ja süsteemi tüüp muudab seadme otseselt kasutuskõlbmatuks.

III. Arvutage ja valige nimivool

Arvutage tegelik koormusvool ja tehke kokkuvõte kõigi allavooluahelate arvutuslikust voolust, võttes aluseks maksimaalsed samaaegsed töötingimused.

Valides soovitame reserveerida mõistliku marginaali, üldiselt 10%–30% edaspidiseks laiendamiseks.

Tavalised ACB nimivoolud: 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A–6300A.

Põhimõtteliselt peaks pikaajaline töövool olema ≤ 80–90% ACB nimivoolust.

IV. Lühise katkestusvõime kontrollimine

Paljud kliendid jätavad kaitselülitite valimisel selle punkti tähelepanuta, kuid see on ülioluline. Ebapiisav purunemisvõime võib põhjustada tõsiseid ohutusriske.

Paigalduspunktis tuleb määrata lühisvool, mis arvutatakse trafo võimsuse, impedantsi ja kaabli pikkuse põhjal.

Valige sobiv katkestusvõimsus: Icu / Ics ≥ süsteemi maksimaalne lühisvool.

Üldised hinnangud: 50kA, 65kA, 80kA, 100kA.

V. Kaitselüliti struktuuri valimine

Fikseeritud ACB: madal hind, hooldus nõuab voolukatkestust.

Sahtli tüüpi ACB: Mugav hooldus, toetab katkematut hooldust, kasutatakse sagedamini tööstusprojektides.

VI. Jaotuskarbi kapi spetsifikatsioonide ja struktuuri määramine

Kapi mõõtmed sõltuvad ACB spetsifikatsioonidest, siini võimsusest ja väljuvate vooluahelate arvust. Peamised tüübid on seinale kinnitatavad ja põrandale paigaldatavad.

Kaitseaste: Siseruumides: IP30 / IP40; Väljas: IP54 / IP65.

VII. Siini ja väljuva liini konfiguratsiooni valik

Siini spetsifikatsioonid tuleks valida nimivoolu ja vasest siini ristlõike alusel, võttes arvesse temperatuuri tõusu ja pikaajalist töötamist.

Väljuva liini vooluahela tüübid: MCCB väljuv liin, MCB väljuv liin, otsekaabli väljuv liin.

Kas varuahel on vajalik? Kui jah, siis reserveerige ruumi tulevaseks võimsuse suurendamiseks.

VIII. Intelligentsed funktsioonid ja tarvikute konfiguratsioon

Valikulised funktsioonid hõlmavad järgmist: voolu, pinge ja energia jälgimine; sideliides; kaugavamine ja sulgemine; rikkehäire ja oleku tagasiside.

Intelligentne tüüp on soovitatav tehaste, andmekeskuste ja avalike hoonete projektide jaoks.

IX. Keskkonna- ja kasutustingimuste kontrollimine

Kinnitage järgmised keskkonnategurid:

Ümbritsev temperatuur (kõrgete temperatuuride korral on vajalik alandamine)

Paigalduskõrgus

Tolmu, niiskuse või söövitavate gaaside olemasolu

Kas seismiline projekteerimine on vajalik?
