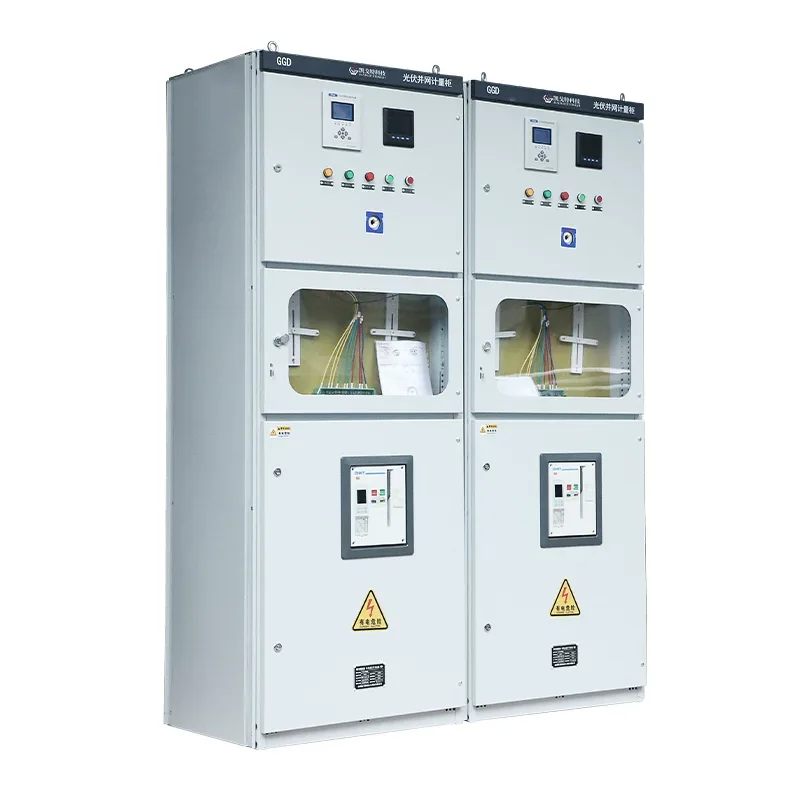

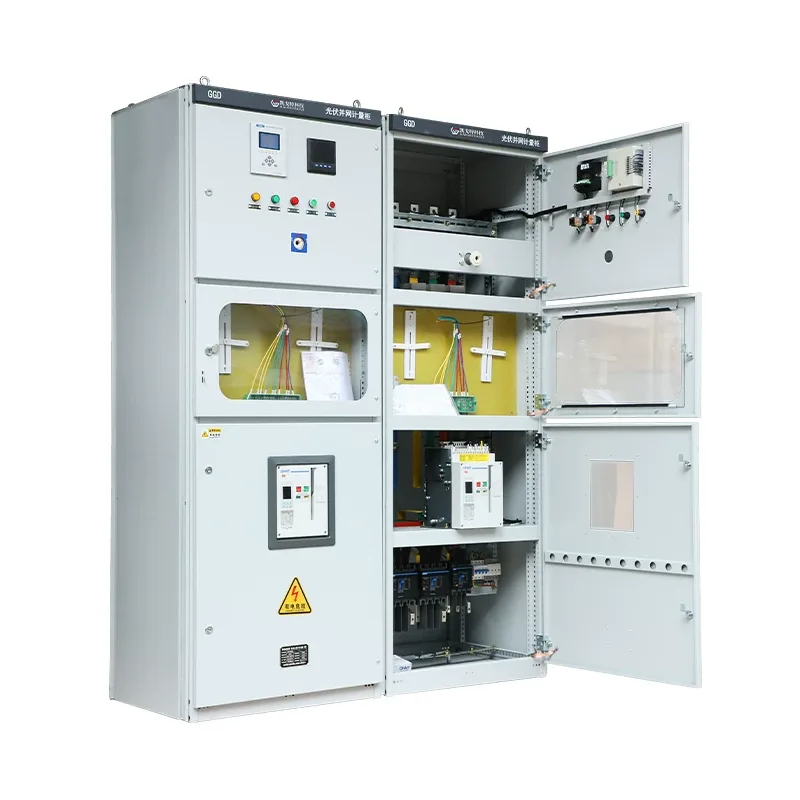

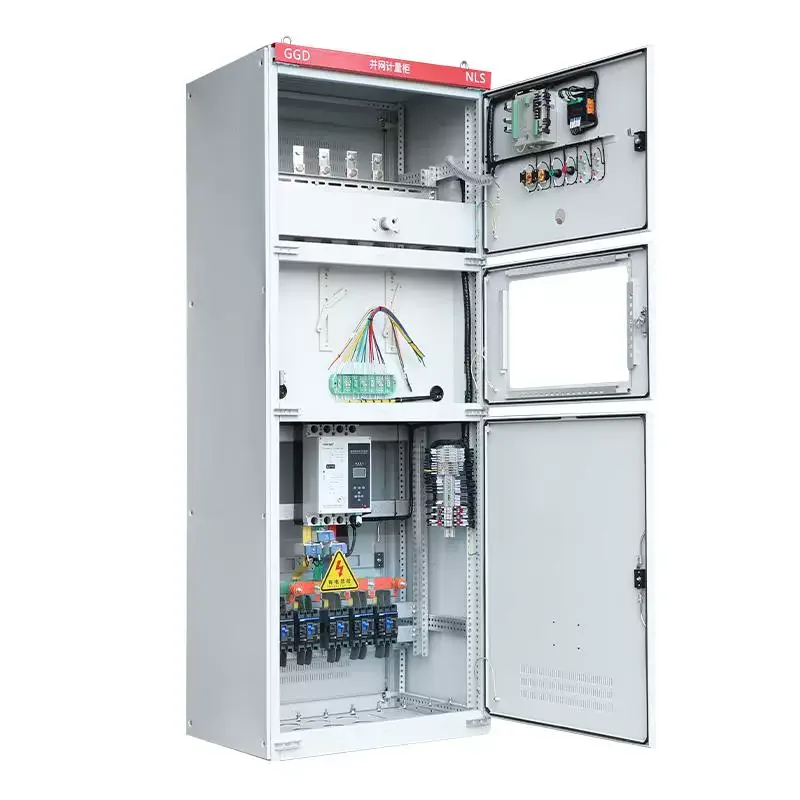

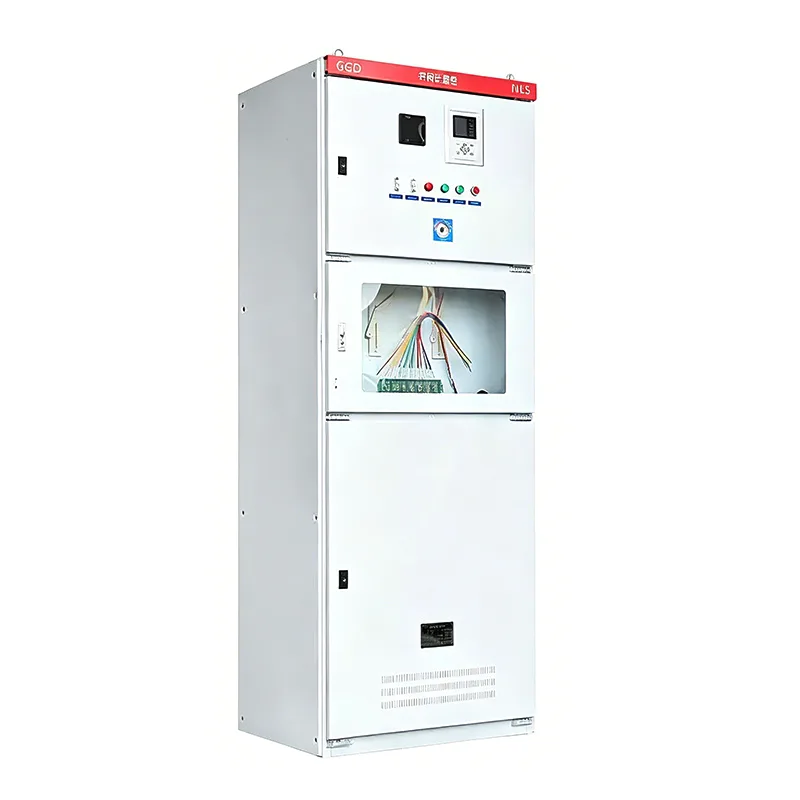

Fotogalvaaniline võrguga ühendatud kapp

Fotogalvaanilised võrguga ühendatud kapid mängivad olulist rolli kaitses, mõõtmises, isolatsioonis, saarte tõkestamisel ja andmevahetuses. Neid kujundab ja toodab professionaalne tootja Shangming. Pakume garantiid ja esitame teie tellimusele täieliku dokumentatsiooni ja sertifikaadi.

Millised on fotogalvaanilise võrguga ühendatud kapi funktsioonid?

Toitekogumine: PV-võrguga ühendatud kapp kogub vahelduvvoolu väljundvõimsust ühest või mitmest stringinverterist.

Ohutusisolatsioon: Kui võrk on hoolduses või PV-süsteemis esineb tõrkeid, katkestab see toiteallika füüsiliselt kaitselülitite või lahtiühendamislülitite kaudu, tagades personali ja seadmete ohutuse.

Kaitsefunktsioonid: PV-võrguga ühendatud kapil on kaitse ülevoolu-, ülepinge-, alapinge- ja sagedusanomaaliate eest. Kõige tähtsam on see, et sellel on saartevastane kaitse, mis katkestab automaatselt võrgu ühenduspunkti, kui põhivõrk ei suuda ära hoida vastupidist jõuülekannet ja võimalikku elektrilööki hoolduspersonalile.

Mõõtmine ja seire: Seadmetel on sisseehitatud elektriarvesti, tavaliselt kahesuunaline arvesti, mis registreerib nii toodetud kui ka tarbitud elektrienergiat.

Erinevus fotogalvaanilise võrguga ühendatud kapi ja fotogalvaanilise kombaini vahel

Paigaldamise ettevaatusabinõud

Fotogalvaanilise elektrivõrguga ühendatud kapi paigaldamisel tuleks see paigaldada trafole või peajaotuskapile võimalikult lähedale. Lühemad kaablid põhjustavad väiksemat pingelangust. Kui kaabel on liiga pikk, tõuseb elektrivõrgu ühenduspunkti pinge tippvõimsuse tootmisel, käivitades inverteri ülepingekaitse ja põhjustades sagedasi väljalülitusi.

Välisvõrguga ühendatud karpide puhul on paigaldamine otsese päikesevalguse kätte rangelt keelatud. Kõrge temperatuur võib põhjustada kaitselüliti termilise väljalülitumise, mis põhjustab vale väljalülitumist. Soovitame valida asukoha hoone põhjaseinal või paigaldada päikesevari.

Veenduge, et kapi ette oleks jäetud vähemalt 800–1000 mm tööruumi, et operaator saaks hädaolukorras lülitit kiiresti keerata.

KKK

K: Miks lülitub elektrivõrguga ühendatud kapi kaitselüliti ootamatult välja keskpäeval tippvõimsuse ajal?

V: Põhjused, mida tuleb uurida:

Võrgu ülepinge: see on kõige levinum põhjus. Päikeseenergia tootmine on kõige tugevam keskpäeval ning kui ümbritsev elektritarbimine on madal, siis võrguga liitumispunktis pinget tõstetakse. Kui pinge ületab võrguga ühendatud kapi seatud kaitsepiiri, lülitub kapp automaatselt välja.

Temperatuuri väljalülitamine: halb soojuse hajumine võrguga ühendatud kapis. Suur vool keskpäeval põhjustab kapi sisetemperatuuri liiga kõrgeks, mis põhjustab kaitselüliti termokaitse talitlushäireid.

Sobimatu seadistus: kaitselüliti seadistusvool on liiga lähedal muunduri maksimaalsele väljundvoolule.

Lahendused: kontrollige pingeandmeid. Kui võrgupinge on liiga kõrge, võtke trafo kraani langetamiseks või kaitseseadete reguleerimiseks ühendust toiteallika bürooga.

K: Millised on tagajärjed, kui võrguga ühendatud kapis olev liigpingekaitse on vigane ja seda ei vahetata?

V: See ei mõjuta lühiajaliselt elektritootmist, kuid kaotab piksekaitse. Päikeseelektrijaamad asuvad enamasti avatud katustel, kus välgu tekitamine on äärmiselt sagedane. Indutseeritud äikese korral võib kõrgepinge tungida otse võrguga ühendatud kappi ja siseneda inverterisse, põhjustades sadade tuhandete jüaanide väärtuses komponentide läbipõlemist.

Soovitame, et kui SPD olekuaken muutub punaseks, tuleb see kohe välja vahetada.

K: Kas spetsiaalse fotogalvaanilise võrguga ühendatud kapi asendamiseks saab kasutada tavalist madalpinge jaotuskappi?

V: Ei, seda ei saa otse asendada. Tavalistel jaotuskappidel puudub kahesuunaline mõõtmine, saartevastase kaitse loogika ja alapinge väljalülitamise funktsionaalsus.

Toiteallika büroo keskendub nende fotogalvaaniliste komponentide kontrollimisele vastuvõtutestimise ajal. Sunniviisilise asendamise korral projekti vastuvõtmine ebaõnnestub.
