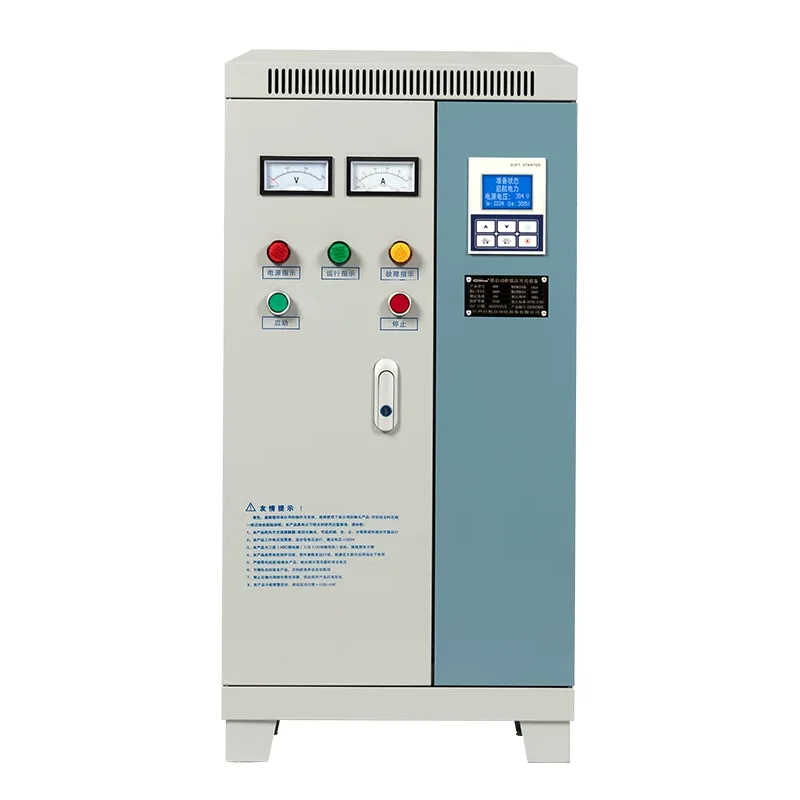

Madalpinge pehme starteri toitejaotuskapp

Shangming on Hiinast pärit madalpinge pehme starteri toitejaotuskappide tootja ja tarnija. See suure jõudlusega ja kvaliteetne seade mitte ainult ei täida tavapäraseid toitejaotusfunktsioone, vaid juhib pehme käivitustehnoloogia abil ka mootori käivitusvoolu ja pöördemomenti, vähendades elektrilisi ja mehaanilisi lööke.

Miks on vaja madalpinge pehme starteri jaotuskappi?

Traditsiooniline täispinge käivitamine tekitab kaks peamist probleemi:

Voolu tõus: käivitusvool võib ulatuda 5–7 korda nimivoolust, põhjustades kergesti võrgupinge äkilist langust, mõjutades samal liinil olevaid teisi seadmeid ja põhjustades isegi kaitselülitite vale väljalülitumist.

Mehaaniline kulumine: tohutu hetkeline pöördemoment võib avaldada tohutut mõju mootori võllidele, rihmadele, reduktoritele või veepumba torustikele, lühendades seadme eluiga.

Kui aga valite meie madalpinge pehmekäiviti jaotuskapi, saate pinget juhtida türistorite kaudu, võimaldades mootoril sujuvalt tõusta nullpingelt nimipingele. Käivitusvool on tavaliselt piiratud nimivoolust umbes 2-3 korda suuremaga.

Tööpõhimõte

Käivitusfaasis muudab madalpinge pehmekäiviti toitejaotuskapp türistorite juhtivusnurka, suurendades järk-järgult mootorile rakendatavat pinget, võimaldades sujuvat käivitamist.

Pärast käivitamist lülitub ümbervoolukontaktor sisse ja pehme starter läheb puhkeolekusse. Peatumisel kontrollib see ka pinge järk-järgulist vähenemist, vältides äkilisest seiskamisest põhjustatud veehaamri efekte.

Kui pehmet starterit ei kasutata ja selle asemel kasutatakse traditsioonilist mootorit, võib voolu järsk tõus käivitamise ajal põhjustada mitmesuguseid probleeme, nagu pingelangus, seadme löök, võrgu kõikumine ja mehaaniline kulumine.

Tehnilised parameetrid

Rakenduse stsenaariumid

Madalpinge pehmekäiviti jaotuskapid sobivad ideaalselt suure mootorivõimsusega rakendustesse, mis on tundlikud käivituslöögi suhtes ning kus on nõuded seadmete eluea ja elektrivõrgu stabiilsuse kohta. Oleme seda toodet pakkunud ka klientidele paljudes erinevates tööstusharudes.

Paigaldamise ja esmase kasutuselevõtu etapid

Enne paigaldamist veenduge, et jaotusruumis oleks piisavalt ruumi madalpinge pehmekäiviti toitejaotuskapi jaoks, millel on töökäik (soovitatav laius ≥ 1,2 m). Paigaldusalal peab olema tasane põrand ning vundamendi kanali teras peab olema kindlalt keevitatud ja maandatud.

Paigaldamise ajal kontrollige, kas kaabli sisend/väljund on alt sisse/alt välja või ülevalt sisse/ülevalt välja ning planeerige eelnevalt kaablikraav või kaablirenn. Pehmekäivituskappide jaoks >110kW on vajalik sundõhkjahutusseade.

Esmase kasutuselevõtu ajal veenduge, et kapp on kahjustamata, värv on terve ja märgised on selged.

Seejärel kontrollige elektriühendusi, kontrollides iga primaarahela juhtmestikku, et veenduda, et ühendusi pole lahti või valesid ühendusi.

Vaja on ka viiekindla blokeerimiskatset, mis kontrollib iga blokeerimispunkti normaalset toimimist. Simuleerige lühiseid ja ülekoormusi, kasutades integreeritud kaitseseadet, et kontrollida kaitsetoimingute täpsust.

Teisese süsteemi olemasolul kontrollige RS485 või muude sideliideste normaalset tööd.

Lõpuks viige läbi mitu käivituskatset koormuseta tingimustes, kohandades käivitusparameetrid optimaalsetele seadistustele.
