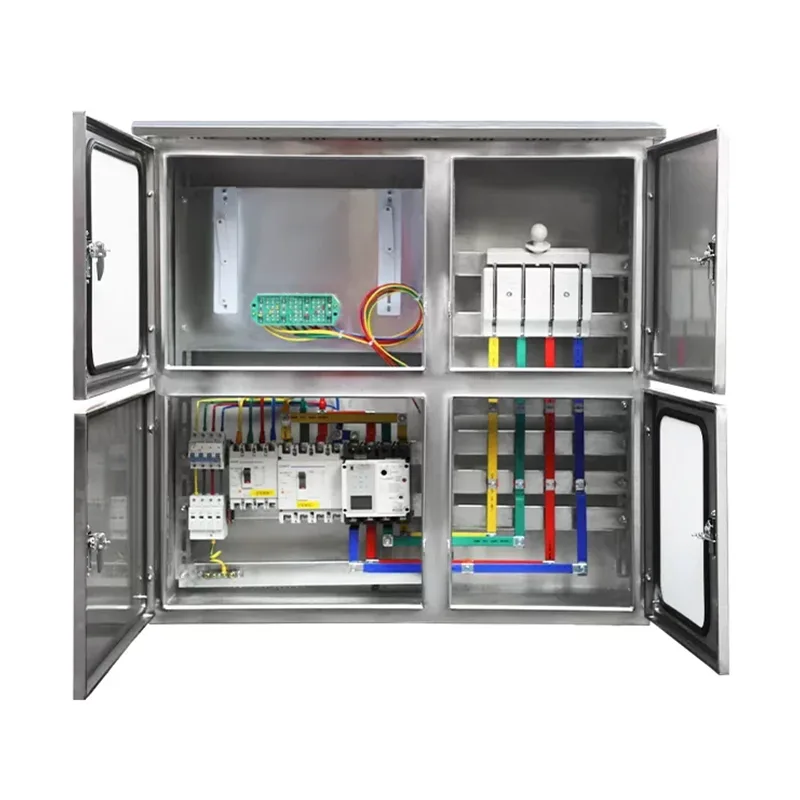

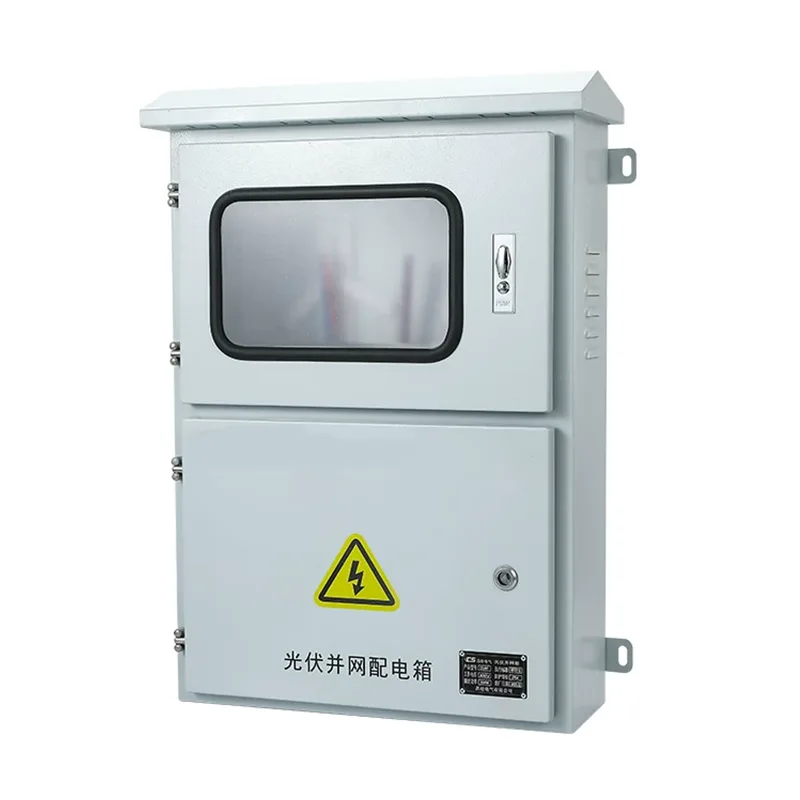

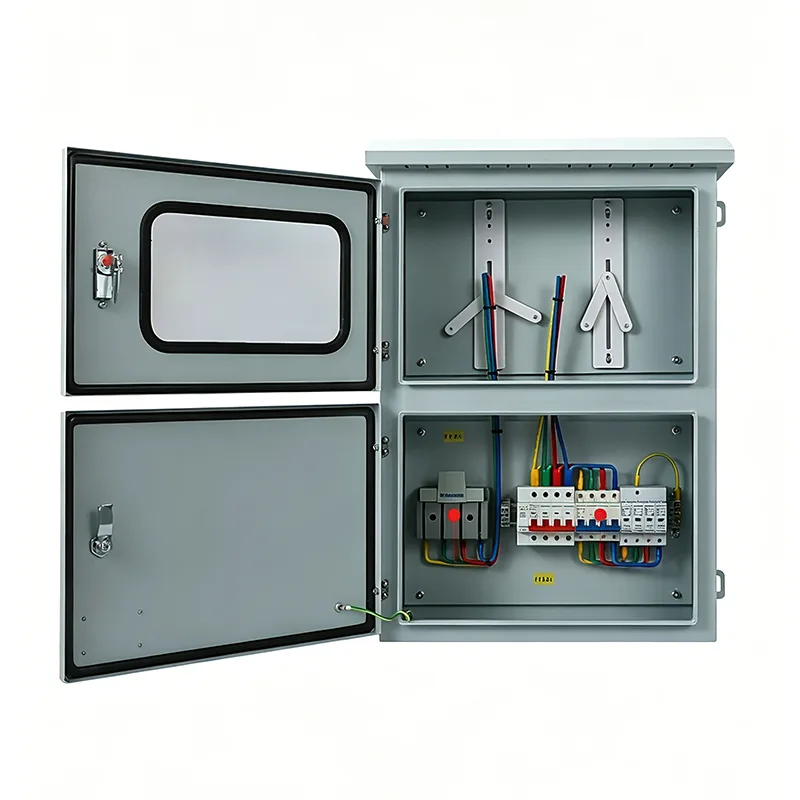

Välistingimustes kasutatav fotogalvaaniline võrguga ühendatud ühenduskarp

Fotogalvaanilise elektritootmissüsteemi alalisvoolu külje ja inverteri vahel kasutatakse välistingimustes kasutatavaid fotogalvaanilise võrguga ühendatud harukarpe. Kui soovite seda toodet konkurentsivõimelise hinnaga kohandada, võite valida Shangmingi ja meist saab teie usaldusväärne tarnija.

Põhifunktsioonid

Välistingimustes olev fotogalvaanilise võrguga ühendatud harukarp integreerib kaitse, isolatsiooni ja jälgimise. Toetame kohandatud vooluringide numbreid, kaubamärgiga komponente ja intelligentseid funktsioone. Konkreetsete konfiguratsioonilahenduste ja hinnapakkumiste saamiseks võtke meiega ühendust.

1. String Busing ja voolujaotus

PV-elektrijaamad koosnevad mitmest järjestikku ühendatud päikesepaneelist. Võrguga ühendatud harukarp toimib koonduva ja manööverdava kaitsemehhanismina.

Ühinemisfunktsioon: see kogub mitme stringi alalisvoolu ühele siinile, et see inverterisse väljastada, lihtsustades juhtmestikku ja säästes alalisvoolukaabli kulusid.

Manöövrikaitse: iga sisend on varustatud sõltumatu alalisvoolukaitsmega. Kui ühes stringis tekib lühis, piirdub tõrge selle haruga, mõjutamata seejuures teiste stringide normaalset energiatootmist.

2. Pikse- ja ülepingekaitse

Kuna fotogalvaanilised paneelid paigaldatakse avatud katustele või maapinnale, on need välgutabamuse suhtes väga vastuvõtlikud. Harukarbi sisse integreeritud liigpingekaitse tajub liinis hetkelisi kõrgeid pingeid ja tühjendab ülepinge maapinnale nanosekundite jooksul.

See on esimene kaitseliin enne inverterit, vältides indutseeritud välgulööke, mis võivad inverteri elektroonilisi komponente kahjustada.

3. Ohutusisolatsioon ja füüsiline lahtiühendamine

Korpus on varustatud kõrgepinge alalisvoolu eralduslüliti või kaitselülitiga. Kui inverter või allavoolu seadmed vajavad hooldust, tagab harukarbi käsitsi lahtiühendamine hoolduse poole täieliku pingevabastuse, kaitstes sellega personali ohutust.

Shangmingi võrguga ühendatud korpus on suure jõudlusega ja töökindel, võimaldades süsteemi töötamise ajal ohutut voolukatkestust, vältides ohtlike kaare teket, mis võib põhjustada tulekahju.

4. Vastupidise laadimise kaitse

Hommikul, õhtul või pilvistel päevadel võib erinevate stringide väljundpinge erineda. Ilma kaitseta võivad kõrgema pingega stringid voolata tagasi madalama pingega stringidesse.

Saadaval on valikulised pöördlaadimisdioodid, mis tagavad, et vool liigub inverterisse ainult ühesuunaliselt, vältides lokaalset ülekuumenemist või isegi pöördvoolust põhjustatud tulekahju.

5. Keskkonnakaitse ja -seisundi seire

Kuna see toode tuleb paigaldada õue, on korpusel IP65/IP66 kaitseklass, et vältida vihmavee korrosiooni ja UV-kiirguse vananemist. Sisemised täppiskomponendid töötavad usaldusväärselt kogu elektrijaama 25-aastase eluea jooksul.

Valikuline intelligentne seirefunktsioon jälgib reaalajas iga stringi voolu, pinget ja sisetemperatuuri ning annab viivitamatult häireid ebatavalise elektritootmise korral.

Miks peavad fotogalvaanilise võrguga ühendatud harukarbid olema välistingimustes kasutamiseks veekindlad?

PV-süsteemid paigaldatakse tavaliselt katustele või avatud väljadele ning võrguga ühendatud harukarbid peavad vastu pidama järgmistele tõsistele väljakutsetele:

Äärmuslikud temperatuurikõikumised: Suvine temperatuur võib ulatuda üle 70 °C, samal ajal kui talvel võib temperatuur langeda -30 °C-ni.

UV-kiirgus: pikaajaline välistingimustes viibimine päikesevalgusega nõuab UV-stabiilsust; vastasel juhul on nad altid vananemisele.

Niiskus ja kondensaat: need peavad olema vihmakindlad ja varustatud õhutusventiiliga, et tühjendada sisemine kondensaat ja vältida elektrikomponentide niiskust.

Seetõttu on normaalseks kasutamiseks ja sagedase hoolduse vältimiseks töö ajal, stabiilse jõudluse ja eluea säilitamiseks hädavajalik välitingimustes veekindel disain.

Rakenduse stsenaariumid ja konfiguratsioonisoovitused

Shangmingi välistingimustes olevaid fotogalvaanilisi võrguga ühendatud harukarpe saab kasutada kogu fotogalvaanilise tööstuse ahelas, alates elamute katustest kuni suurte maapealsete elektrijaamadeni. Pakume konfiguratsioonisoovitusi tavaliste stsenaariumide põhjal.

1. Elamu hajutatud fotogalvaanilised süsteemid

Selline kasutusviis on väga levinud, tavaliselt paigaldatakse maapiirkondades villade või iseehitatud majade katustele või seintele. See kogub katusele mitu erineva suunitlusega fotogalvaanilist paneeli ja pakub elementaarset piksekaitset.

Konfiguratsioonisoovitused: kast peaks olema puhta välimusega ja väikese suurusega, 1-4 stringi sisendiga ning varustatud ülitundliku tulekaitsemonitooriga.

2. Tööstuslikud ja kaubanduslikud katuseelektrijaamad

Sellisel juhul paigaldatakse võrguga ühendatud kast tehasetöökodade, logistikaladude või suurte kaubanduskeskuste lamekatustele. Keskmise elektritootmisvõimsuse jaoks kombineerib see kümneid fotogalvaanilisi stringe enne, kui need stringinverterisse sisenevad.

Konfiguratsioonisoovitused: kast vajab kõrget korrosioonikindlust, 8–16 stringi sisendit ja sisaldab tavaliselt nutikat sidemoodulit, mis hõlbustab hoolduspersonali iga seireruumi haru voolu vaatamist.

3. Suuremahulised maapealsed elektrijaamad ja päikesekõrbed

Kõrbetesse, mägedesse või suurtesse lagedadesse jaotatud kogumiskaste nimetatakse kombineerimiskastideks. Peamiste kombineerimisseadmetena koguvad nad voolu tuhandetelt päikesepaneelidelt ja edastavad selle tsentraliseeritud inverterile.

Konfiguratsioonisoovitus: IP66, mis on pühendatud 1500 V kõrgepingesüsteemidele, mis on varustatud vastupidiste dioodide ja täpsete stringi jälgimise funktsioonidega ning aktiivsete jahutus-/hingamisventiilidega.

4. Päikeseenergia ja piiriülese rakenduse stsenaariumid

Päikeseenergia autovarjualused: varustage elektrisõidukite laadimisjaamadega. Harukarp on paigaldatud autovarjualuse sammastele, et kaitsta allavoolu laadimisjaamu päikesekiirguse eest.

Põllumajanduse päikeseenergia ja kalanduse päikeseenergia täiendavad süsteemid: paigaldatakse klambritele põllumaa või kalatiikide kohale. Niiskuskindlusele ja happe/leelise korrosioonikindlusele on olemas erinõuded; soovitatav on kasutada roostevaba terast.

Miks valida meid?

Shangming pärineb Yueqingist, Wenzhoust, Hiinast, piirkonnast, mis on tuntud kui "Hiina elektripealinn". Kasutades Yueqingi elektritööstuse klastri hästiarenenud tööstusketti, oleme loonud range ja tõhusa tootmis- ja kvaliteedikontrollisüsteemi. Meie tooteportfell hõlmab enam kui 200 seeriat ja 6000+ mudelit, mis vastavad peavoolu globaalsetele elektristandarditele.

Meie intelligentsete seadmete komplektide valimisel on integreeritud asjade Interneti tuvastamise ja kaugseire funktsioonid, võimaldades reaalajas jälgida selliseid parameetreid nagu temperatuur, niiskus ja vool. See tagab stabiilse töö ja ohutu toiteallika.
