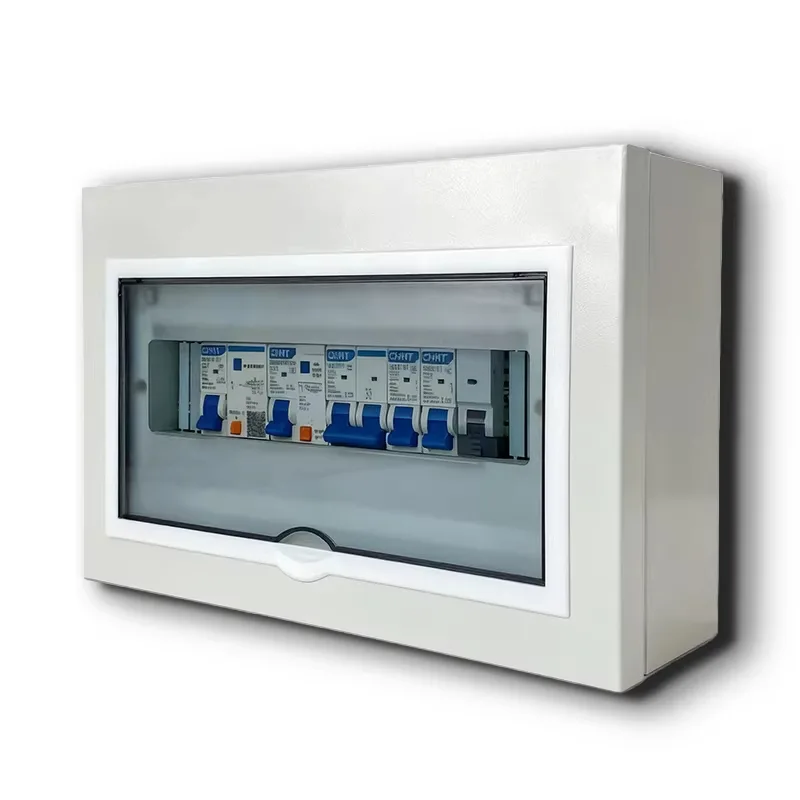

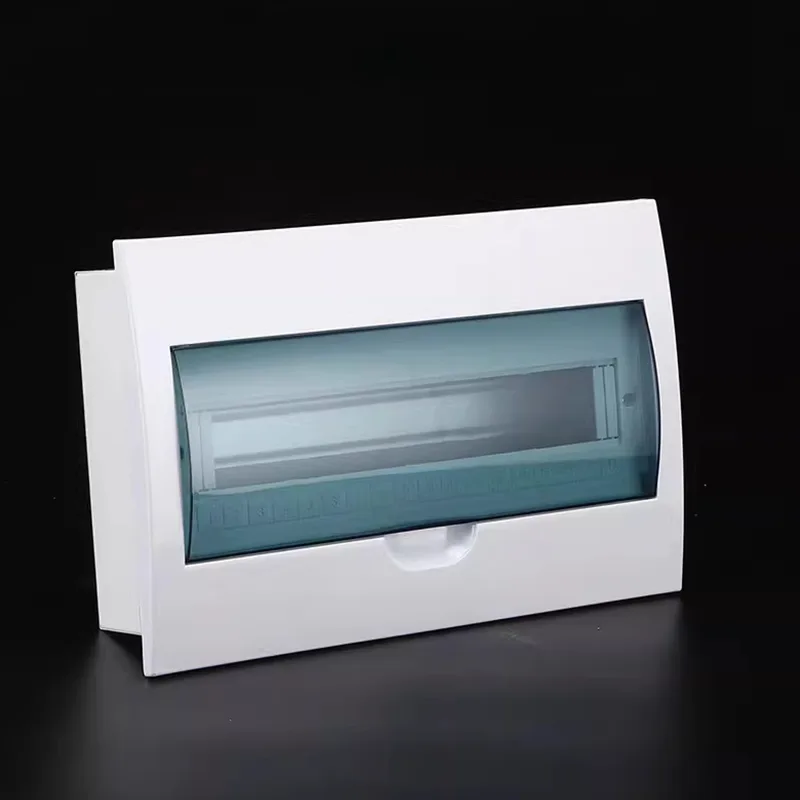

Kompaktne mitmeahelaline jaotuskarbi korpus

Shangming on professionaalne kompaktsete mitmeahelaliste jaotuskarpide tootja, kes pakub tehase otsemüüki ning kohandatud lahendusi ja igakülgset müügijärgset teenindust. See toode sobib piiratud paigaldusruumiga keskkondadesse, millel on kompaktne suurus ja suure tihedusega sisemine vooluahela paigutus, mis võimaldab ohutut mitmeahelalist toitejaotust kitsastes kohtades ja välistab vajaduse mitme välise üheahelalise karbi järele.

Põhilised eelised

Kui soovite oma projekti jaoks miniatuurset, modulaarset ja intelligentset toitejaotust, on kompaktsed mitmeahelalised jaotuskarbid sobivamad kui traditsioonilised üheahelalised karbid või suured jaotuskapid.

1. Ruumi kokkuhoid

Kompaktsed jaotuskarbid on õhukese disainiga, standardsügavusega kõigest 70–100 mm, mis on hõlpsasti paigaldatavad kergetesse vaheseintesse, mööbli tagapaneelidesse, seadmekorpustesse või kitsastesse elektrivõllidesse, võttes minimaalselt ruumi.

Piiratud ruumides säästab suur vooluahela tihedus, mis sisaldab 8–24 minikaitselülitit, üle 60% paigaldusruumist võrreldes mitme üheahelalise kasti jaotusega.

Vajadusel saame kohandada paralleelset laiendamist toetavaid konfiguratsioone, võimaldades horisontaalsete kombinatsioonide abil moodustada suuremaid võimsusjaotusüksuseid.

2. Ohutus

Shangmingi jaotuskarbi karbid on valmistatud kvaliteetsest metallist, valikus on tsingitud teras või 304 roostevaba teras, mis pärsivad tõhusalt tule levikut.

Iga ahel on varustatud sõltumatu ülekoormus- ja lühisekaitsega, mis tagab täpse rikkeisolatsiooni.

Lai IP-kaitse reitingu katvus:

Sisekasutus: IP20–IP40, kaitseb sõrmede ja tahkete võõrkehade eest.

Välis- või niiskes keskkonnas kasutamine: IP54 metallist korpus, tolmu- ja pritsmekindel, sobib vannituppa, rõdule, väliseadmete kastidesse jne.

3. Lihtne paigaldus ja hooldus

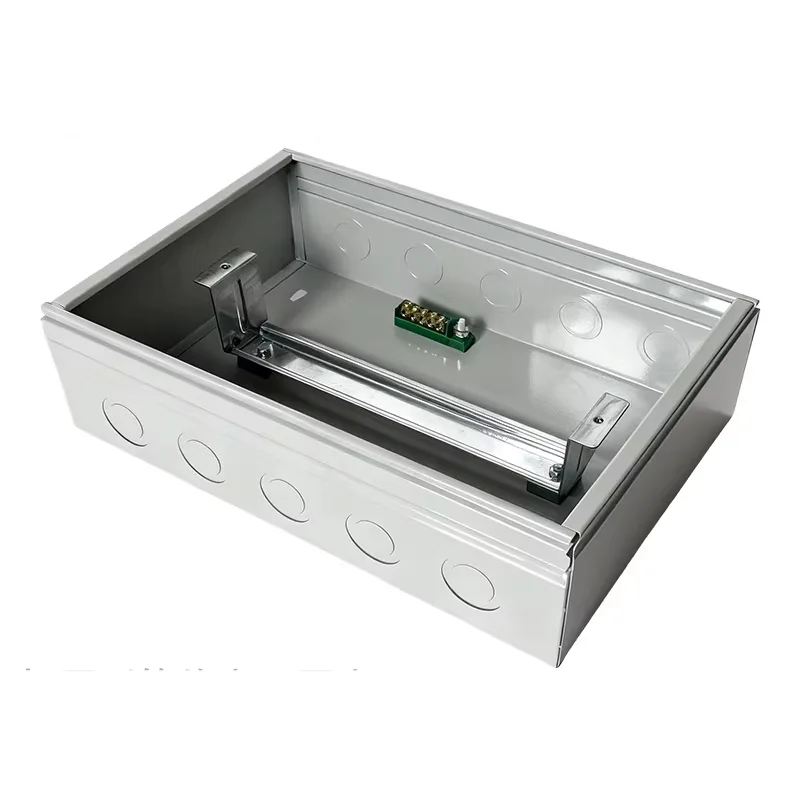

Kompaktne mitmeahelaline jaotuskarbi korpus on eelpaigaldatud standardsete DIN-liistudega. Otsepaigalduseks kasutame peavoolu marki kaitselüliteid (Schneider Electric, ABB jne), mis välistab vajaduse puurimise või kruvide järele.

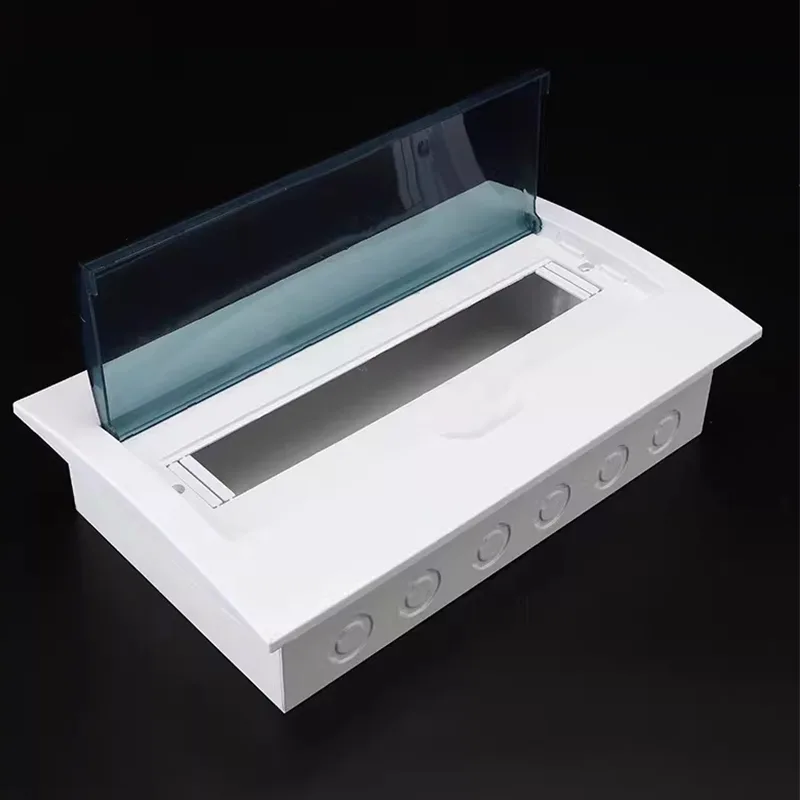

Φ20/25 mm väljalöömisavad on üla-, ala- ja tagaküljel kaablite mitmesuunaliseks sisenemiseks ja väljumiseks, mis mahutavad erinevaid juhtmeteid.

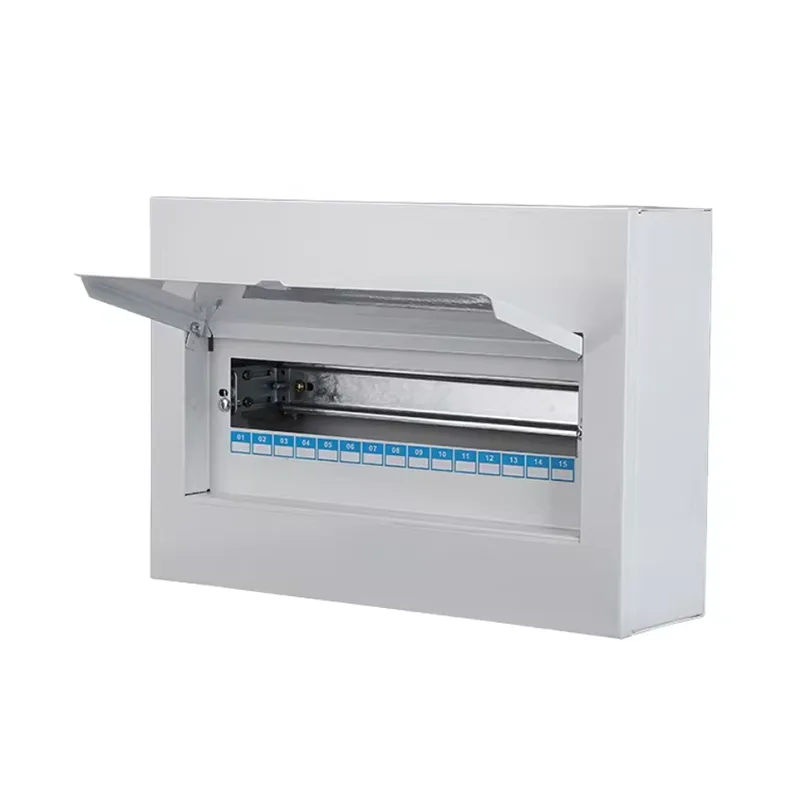

Uksel on kinnipööratav või hingedega konstruktsioon, mis võimaldab avada ühe käega. Ukse või paneeli siseküljel on vooluahela märgistusalad, mis toetavad trükitud või käsitsi kirjutatud märkusi.

4. Täielik kohandamine on saadaval

Saadaval olevad materjalid: raud, tsingitud leht, 201 roostevaba teras, 304 roostevaba teras.

Mittestandardsete suuruste tugi: pakume laiuse, kõrguse ja sügavuse täielikku kohandamist, et see vastaks spetsiaalsete seadmete avadele või hoone seinapaksusele.

Funktsionaalsed moodulid: Eelpaigaldatavad liigpingekaitsed, nutikad arvestid, kaugjuhtimismoodulid, USB pesad jne.

Välimuse kohandamine: toetab RAL-värvipihustamist, harjatud roostevabast terasest viimistlust ja logo siiditrükki, integreerides seda tipptasemel sisekujundusstiilidesse.

Kuidas määrata nõutavat vooluahelate arvu?

Selle küsimusega võite valikuprotsessi ajal kokku puutuda. Shangming pakub esialgseks hindamiseks kolmeetapilise meetodi.

1. Jagage vooluringid funktsionaalse piirkonna järgi

See on kõige elementaarsem statistiline meetod. Standardne kaasaegne konfiguratsioon soovitab tavaliselt eraldada suure võimsusega seadmed üldistest elektriahelatest:

● Valgustusahelad: soovitatav on vähemalt 1-2 vooluringi, mida juhitakse piirkonna järgi, et vältida lühist ühes piirkonnas, mis põhjustab kogu majas pimedust.

● Üldised pistikupesad: eraldage vastavalt ruumide arvule, tavaliselt üks vooluahel iga 3-5 ruumi kohta.

● Spetsiaalsed suure võimsusega vooluringid: see on ülioluline. Konditsioneerid, veesoojendid, ahjud, nõudepesumasinad, kuivatid jne, mille võimsus on ≥1,5 kW, peavad kõik omama sõltumatut vooluringi.

● Köök ja vannituba: niiske keskkonna ja kontsentreeritud seadmete tõttu on soovitatav paigaldada eraldi rikkevooluahel (RCD).

2. Arvutage mooduli laius

Võimsuse mõõtmiseks kasutame "Teed" või "Moodulit".

1 moodul = 18 mm (st ühepooluselise kaitselüliti MCB laius).

RCCB/RCBO: hõlmab tavaliselt 2 moodulit, st 36 mm.

Pealüliti: Tavaliselt hõivab 2-4 moodulit.

Arvutusvalem: Vajalikud moodulid kokku = (ühepooluseliste lülitite arv x 1) + (kahepooluseliste/jääkvoolukaitselülitite arv x 2) + (pealüliti x 2/4)

3. 20% broneeringu põhimõte

Ärge kunagi täitke jaotuskasti täielikult; edaspidiseks laienemiseks ruumi jätmine on tööstusharu standard. Miks siis ruumi jätta?

Tulevane laienemine: kui lisate tulevikus valvet, targa kodu süsteeme või uusi seadmeid, ei pea te kogu kasti välja vahetama.

Soojuse hajutamise ruum: kompaktses mitmeahelalises karbis aitab reserveeritud ruum õhu konvektsiooni, vähendades kaitselülitite väljalülitamise ohtu ülekuumenemise tõttu.

Soovitus: kui arvutate, et vajate 10 ahelat, valige 12-ahelaline kast; kui arvutate, et vajate 18 ahelat, valige 24 ahelaga kast.

Tüüpilise stsenaariumi viitetabel

Shangming Electric toetab teie täpset mudelivalikut. Pakume:

Tasuta vooluringi paigutuse konsultatsioon: saatke meile oma seadmete nimekiri ja me soovitame sobivaid korpuse mudeleid.

Mitu modulaarset kombinatsiooni: standardsuurused hõlmavad 12, 18, 24 ja 36 moodulit; toetatakse ka mittestandardset kohandamist.

Eelpaigaldatud DIN-liistud + kaitselüliti valik: eelnevalt kokku pandud vastavalt teie vooluringiplaanile, saabumisel kasutamiseks valmis.
