PS kombineeritud jaotuskapp

PS-i kombineeritud jaotuskappide tarnijana omab Shangming oma tehast ja pakub otsemüügihindu. See toode on paralleelseks kasutamiseks sobiv moodulkapp, millel on eemaldatav ülemine paneel ja eemaldatavad külgpaneelid, mis muudab paigaldamise ja lahtivõtmise mugavaks. Kapil on kõrge tugevus ja kaitseklass IP54 või kõrgem.

Saada päring

Tootekirjeldus

Shangming on Hiina PS-i kombineeritud jaotuskappide tootja, kes pakub kvaliteetseid ja suure jõudlusega tooteid konkurentsivõimeliste hindadega. Sellel jaotuskapil on kõrge uksepaneel, mis asub maapinnast umbes 25 mm kõrgusel, võimaldades sujuvat ja paindlikku avamist. Põhiraam on valmistatud ühest üheksakordse profiiliga keevitatud sektsioonist.

Mis on PS-i kombineeritud jaotuskapp?

PS-i kombineeritud jaotuskapp ei ole ühefunktsiooniline kapp, vaid modulaarne madalpinge jaotuskapp, mis ühendab toitejaotuse ja juhtimise ning signaaliahelad. See võib koosneda ühest või mitmest paralleelselt ühendatud kapist, pakkudes mitmeid funktsioone ja laialdasi rakendusi.

Jaotuskapi põhikonstruktsioonis on kasutatud spetsiaalseid üheksakordseid profiile, mis suurendavad pikisuunalist kandevõimet ja väändetugevust. Standardsete vahedega kinnitusavad hõlbustavad sisetalade ja komponentide paindlikku positsioneerimist.

Kui on vaja paralleelset kapi montaaži, vajavad külgpaneelid ainult otsakapid; keskmine osa võib olla täiesti avatud. Ülemine kate, uksepaneelid, tagapaneel ja alumine plaat on kõik sõltumatud moodulid, mis võimaldavad kahjustuste korral individuaalset asendamist.

Kui teie projekt vajab laiendamist, saate valida Shangmingi PS-i mooduljaotuskapi. Meie modulaarne disain võib säästa 40% kohapealsest montaažiajast.

Põhifunktsioonid

Modulaarne disain: kapp integreerib nii kõrgepinge kui ka madalpinge elektrilisi komponente ja juhtelemente, saavutades ühtse võimsuse ja juhtimise.

Standardimine: IEC 61439 / GB 7251 standardite põhjal võtab see kasutusele standardse moodulstruktuuri, universaalsed siinid ja sahtlid või fikseeritud vaheseinad.

Kõrge integratsioon: see võib integreerida pealülitid, haruahelad, mootorikäivitajad, nutikad arvestid, sidemoodulid, liigpingekaitsmed jne.

Konfiguratsioon: toetab fikseeritud, sahtlitüüpi või hübriidinstallatsioone, lihtsustades tulevast hooldust ja laiendamist.

Soovitatavad rakendused: olukorrad, mis nõuavad samaaegset elektrijaotuse ja automaatjuhtimise juhtimist, näiteks hooneautomaatika, pumbaruumid, HVAC-süsteemid ja tootmisliinide juhtimisjaamad.

Tehnilised parameetrid

Materjal	SUS304 (saadaval on muud materjaliklassid)
Pinnatöötlus	Korpuse fosfaatmiskruntvärvimine, väline pulbervärvimine, värvi saab jagada RAL7032 ja RAL7035 kudumismustriteks, paigaldusplaat on tsingitud.

Kaitse tase	IP55 (press GB4205-1993)

Standardne konfiguratsioon	Esiuks, tagapaneel, paigalduspaneel, külgpaneeli kapp, uks lukk, tihendusriba
Terasplaadi paksus	Raam: üheksa volditav profiil 1,5 mm Uksepaneel: 2,0 mm Tagapaneel, külgpaneel: 1,5 mm Paigalduspaneel: 2,5 mm

Tellimise spetsifikatsioonid

Tellimuse number (PS)	Tellimuse number (PS)	Laius	Kõrgus	Sügavus	Külgpaneeli tellimisnumber (PS7032)	Külgpaneeli tellimuse number (PS7035)
PS601840002	PS601840005	600	1800	400	PS1840002	PS1840005
PS601850002	PS601850005	600	1800	500	PS1850002	PS1850005
PS601860002	PS601860005	600	1800	600	PS1860002	PS1860005
PS602040002	PS602040005	600	2000	400	PS2040002	PS2040005
PS602050002	PS602050005	600	2000	500	PS2050002	PS2050005
PS602060002	PS602060005	600	2000	600	PS2060002	PS2060005
PS602080002	PS602080005	600	2000	800	PS2080002	PS2080005
PS602260002	PS602260005	600	2200	600	PS2260002	PS2260005
PS801840002	PS801840005	800	1800	400	PS1840002	PS1840005
PS801850002	PS801850005	800	1800	500	PS1850002	PS1850005
PS801860002	PS801860005	800	1800	600	PS1860002	PS1860005
PS802040002	PS802040005	800	2000	400	PS2040002	PS2040005
PS802050002	PS802050005	800	2000	500	PS2050002	PS2050005
PS802060002	PS802060005	800	2000	600	PS2060002	PS2060005
PS802080002	PS802080005	800	2000	800	PS2080002	PS2080005
PS802260002	PS802260005	800	2200	600	PS2260002	PS2260005
PS101840002	PS101840005	1000	1800	400	PS1840002	PS1840005
PS121840002	PS121840005	1200	1800	400	PS1840002	PS1840005
PS121850002	PS121850005	1200	1800	500	PS1850002	PS1850005
PS121860002	PS121860005	1200	1800	600	PS1860002	PS1860005
PS122040002	PS122040005	1200	2000	400	PS2040002	PS2040005
PS122050002	PS122050005	1200	2000	500	PS2050002	PS2050005
PS122060002	PS122060005	1200	2000	600	PS2060002	PS2060005
PS122080002	PS122080005	1200	2000	800	PS2080002	PS2080005
PS122060002	PS122060005	1200	2200	600	PS2260002	PS2260005
PS102050002	PS102050005	1000	2000	500	PS2050002	PS2050005
PS102060002	PS102060005	1000	2000	600	PS2060002	PS2060005

Standardne toitejaotuskapp vs. PS-i kombineeritud toitejaotuskapp: millised on erinevused?

Iseloomulik	Tavaline keevitusjaotuskapp	PS kombineeritud toitejaotuskapp
Skeleti struktuur	Terasplaadid keevitatakse otse kokku, ilma iseseisva raamita.	Üheksakordne profiilkarkasstruktuur, poltidega või keevitatud
Paindlikkus	Kinnitusavasid on vähe ning hilisemad muudatused nõuavad puurimist ja lõikamist.	25mm moodulaugud igas suunas, risttala saab suvaliselt reguleerida.
Konsolideerimisvõime	Kappidel on halvad integreerimisvõimalused; külgpaneelid on tavaliselt keevitatud, mistõttu on võimatu sisemust täielikult avada.	Äärmiselt tugev, eemaldatavate külgpaneelidega, mis võimaldab mitme kapi õmblusteta liitmist.
Kandevõime	Tavaline, sobib väikeste ja keskmise suurusega komponentide jaoks	Ülitugev, vastupidava raamiga, sobib raskeveokite sagedusmuunduritele ja siinidele.
Hoolduse lihtsus	See avaneb ainult eest (või tagant) ja tööruum on piiratud.	Täielikult eemaldatav, sealhulgas esi- ja tagauksed, küljepaneelid ja katus.
Tootmiskulud	Madalam hind, sobib üksikutele, standardiseeritud väikestele kappidele	Kõrgem

Millal on soovitatav kasutada PS-i kombineeritud jaotuskappe?

1. Toitejaotust + automaatjuhtimist vajavad süsteemid

Sellistel juhtudel vajaks tavaliste jaotuskappide kasutamine täiendavat juhtpulti, mille tulemusena jookseb nende kahe vahel arvukalt juhtkaableid, mis on altid vigadele ja mida on raske hooldada. Teiega lahendusi arutades soovitab Shangming ka PS-i moodulkappe.

Levinud kasutusalad: tuletõrjepumbad/olmeveepumbaruumid, HVAC-süsteemid, kanalisatsioonipumbajaamad.

2. Ruumipiiranguga keskkonnad

Väiksemad masinaruumid või seadmeruumid, nagu keldri pumbaruumid, katusel olevate liftide masinaruumid ja väikesed alajaamad, ei mahuta mitut sõltumatut kappi. PS-kapid ühendavad toite ja juhtimise, säästes ruumi.

3. Vajadus intelligentse või kaugseire järele

PS-kappe saab eelintegreerida nutikate arvestite, sidelüüside ja I/O-moodulitega, vältides hilisemate muudatuste vajadust.

4. Väikeste ja keskmise suurusega automatiseeritud tootmisliinide või seadmete tugi

Tootmisliinid hõlmavad pakendamismasinaid, konveieriliine, puhastusseadmeid jne. Iga varustus vajab sõltumatut toitejaotust ja käivitus-/seiskamis-/hädaseiskamis-/blokeeringu juhtimist. PS-kapid võimaldavad ühe kapi masina kohta, tagades kõrge standardiseerituse ja hõlbustades massilist replikatsiooni.

5. Nõuded tõhusale ehitamisele ja kiirele kohaletoimetamisele

Professionaalse tootjana pakub Shangming tehases eelintegreeritud ja eeltestitud tooteid. Kohapealne paigaldamine eeldab vaid ühendamist põhitoite- ja signaaliliinidega, vähendades kohapealsete elektrikute ja automaatikainseneride risttööd ning lühendades ehitusperioodi.

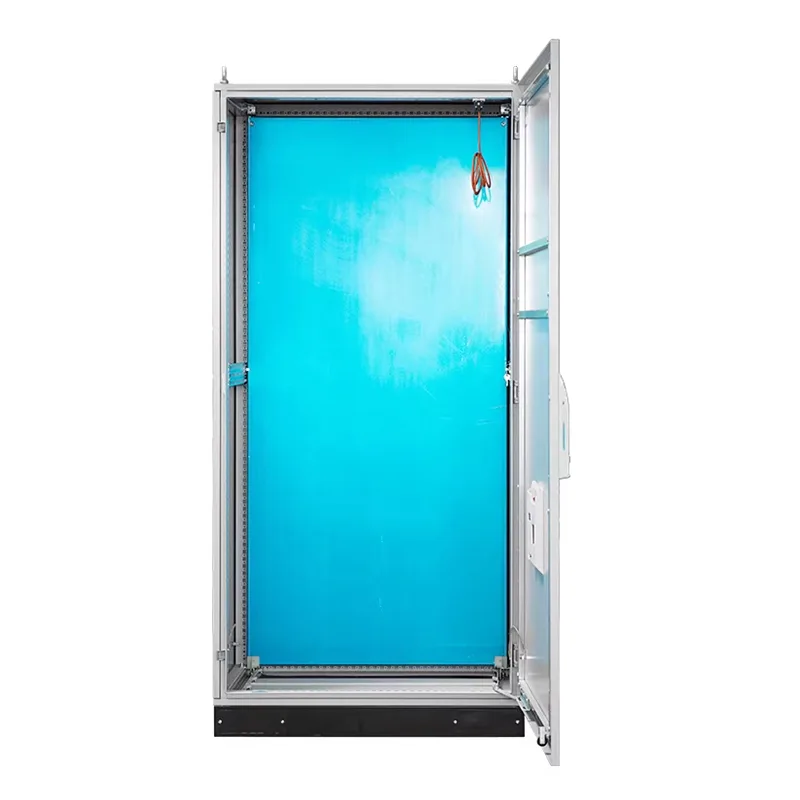

PS Combination Distribution Cabinet
