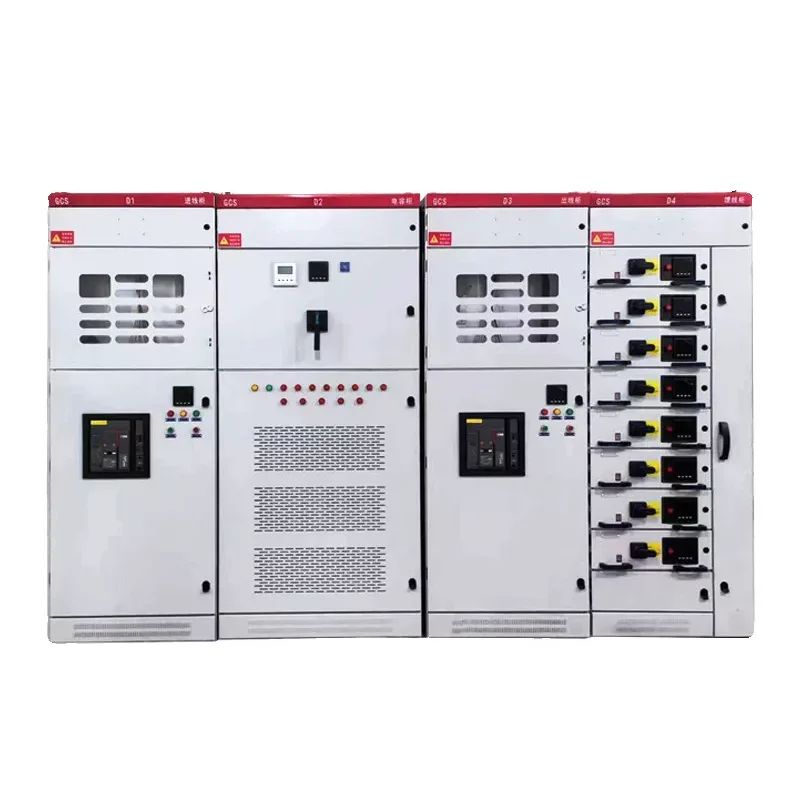

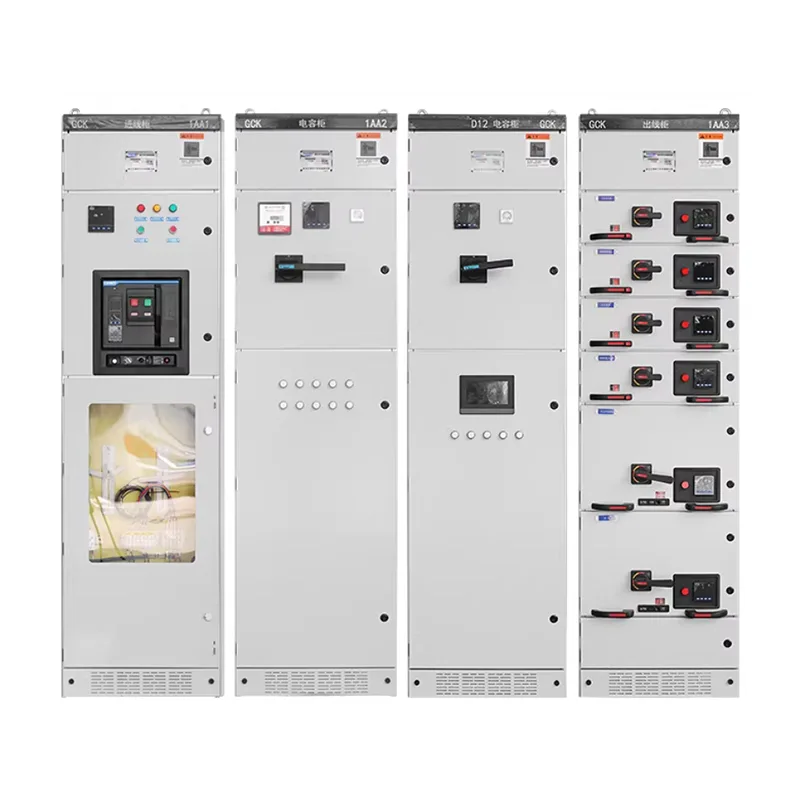

GCS madalpinge väljatõmmatav lülitusseade

GCS-i madalpinge väljatõmmatav lülitusseade on lihtsustatud struktuuriga, hea komponentide ühilduvusega ja 20–35% odavam kui MNS, mistõttu sobib see eelarvetundlike projektide jaoks. Kui olete huvitatud selle toote valimisest ja projektiplaani väljatöötamisest, võtke julgelt ühendust Shangmingiga, usaldusväärse tarnijaga Yueqingist, Wenzhoust, Hiinast.

Toote omadused

GCS-i madalpinge väljatõmmatav jaotusseade ühendab MNS-i kõrge töökindluse GGD-i kasutamise lihtsusega, muutes selle ideaalseks madala pingega elektrijaotussüsteemide jaoks, millel on palju ahelaid, sagedased hooldused ja keskendumine üldkulude kontrollimisele.

1. Modulaarne väljatõmmatav struktuur

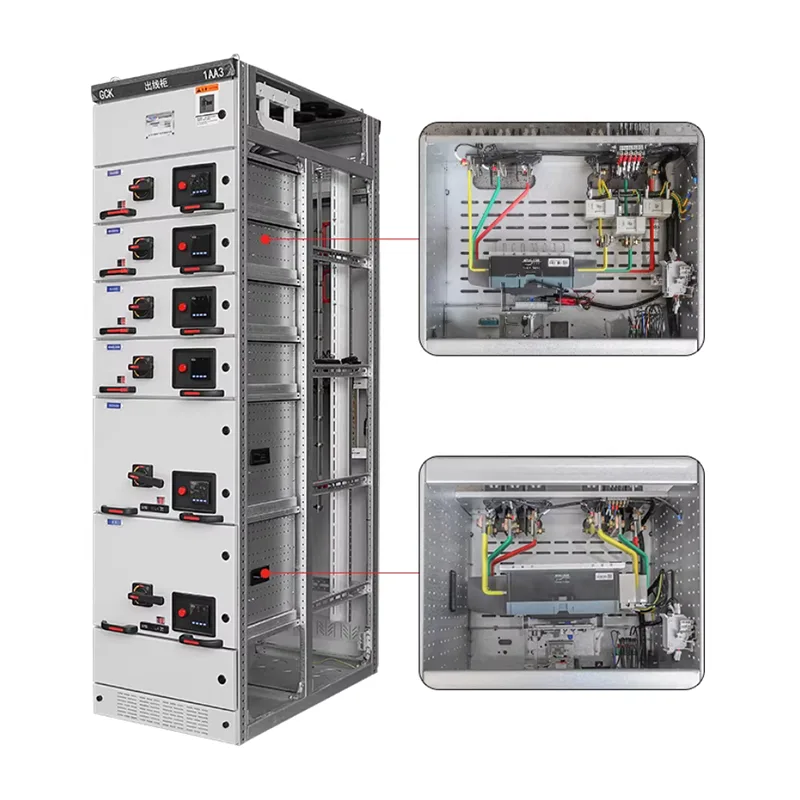

GCS-i funktsionaalsed üksused kasutavad standardset sahtlitüüpi disaini, mis võimaldab kiiret sisestamist ja eemaldamist. Ühe vooluahela rikke või hoolduse korral saab seadet iseseisvalt eemaldada, ilma et see mõjutaks teiste vooluahelate tööd, vähendades voolukatkestuse aega ja hoolduskulusid.

Jaotusseadme moodulkonstruktsioon pakub suurt mitmekülgsust, hõlbustades edaspidist laiendamist või asendamist.

2. Kõrge ohutustase

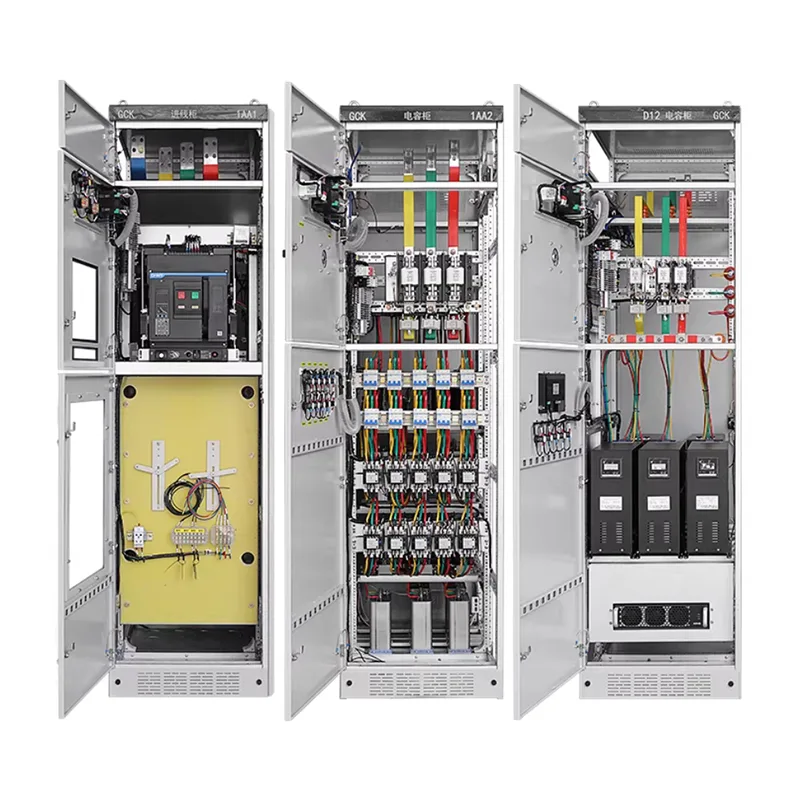

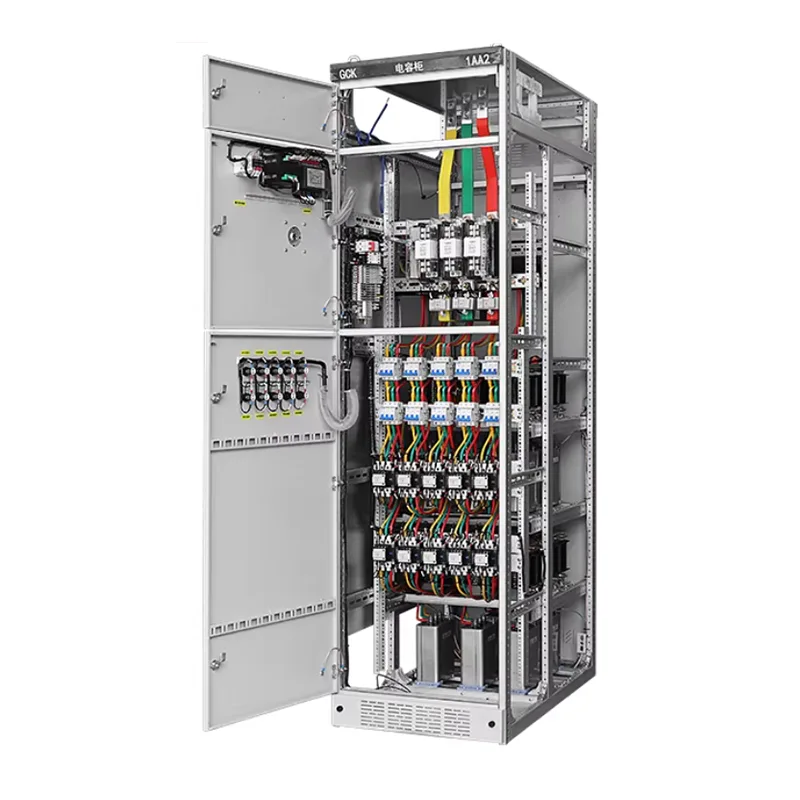

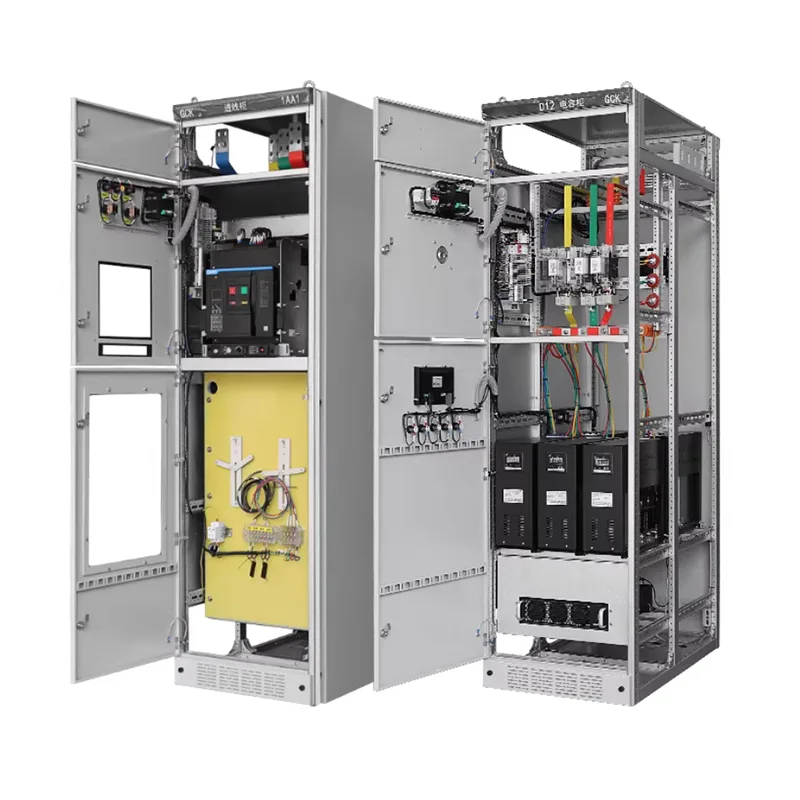

GCS-kapp on seesmiselt jagatud: siini kambriks, funktsionaalse üksuse kambriks ja kaablikambriks. Need funktsionaalsed alad on tõhusalt isoleeritud, et vältida rikete levikut.

Toetame kõrgema kaitsetaseme võimalusi, mida saab tegelike töötingimuste alusel kohandada.

Ohutusfunktsioonid suurendavad tööohutust ja stabiilsust, täites tööstus- ja avalike ehitusprojektide võimsusnõudeid.

3. Mugav hooldus ja kasutamine

Sahtliüksusel on testimis-, töö- ja lahtiühendamisasendid, mis võimaldavad kontrollida ja asendada isegi väljalülitatud või osaliselt pingestatud tingimustes. Juhtmed ja tööruum on ratsionaalselt kujundatud, muutes selle hoolduspersonali jaoks kasutajasõbralikuks ja sobivaks sageli hooldust vajavatele süsteemidele, nagu MCC stsenaariumid.

4. Lai kohaldatavus

GCS-kappi saab kasutada jaotuskapina, toitekapina, mootori juhtimiskeskusena (MCC) jne, toetades erinevaid elektrikomponentide kombinatsioone ja kohandudes erinevate võimsuse ja vooluahelate koguse nõuetega. Üks süsteem võib katta mitu rakendusvajadust.

5. Kõrge kuluefektiivsus

Võrreldes MNS-i väljatõmmatavate kappidega on GCS-il lihtsam struktuur ja paremini kontrollitavad kulud.

Võrreldes fikseeritud lülitusseadmetega pakub see olulisi eeliseid ohutuse ja hooldatavuse osas, mistõttu on see eriti sobiv keskmise ja suuremahuliste projektide või eelarvetundlike projektide jaoks, saavutades jõudluse ja kulude tasakaalu.

Kuidas hooldada GCS-i madalpinge väljatõmmatavat lülitusseadet?

Selle kasutusea pikendamiseks, talitlushäirete vältimiseks ja pideva toite tagamiseks on õige hooldus ülioluline. Shangming pakub põhjalikku dokumentatsiooni ja mõningaid soovitusi.

I. Igapäevane ülevaatus

1. Tööindikaatori kontroll: sahtlipaneeli märgutuled ei tohiks ebatavaliselt vilkuda; ampermeetri vool peaks olema tasakaalus.

2. Temperatuuri tõusu kontroll: kasutage käsi-infrapuna termomeetrit, et mõõta temperatuuri tõusu peamise siini pistiku, sahtli primaarpistikute ja kaitselüliti sisse-/väljalaskeklemmide vahel. ≤40K (≤80℃ ümbritseva õhu temperatuuril +40℃).

3. Ebatavalise lõhna/heli kontroll: kontrollige põlemislõhna, tühjenemisheli või suminat.

4. Ukse tihendi ja puhastuse kontroll: kas kapi ukse tihendid on vananenud? Kas sisemisse tolmu koguneb?

5. Sahtli asendi kontroll: kas kõik sahtlid on ühendatud asendites? Kas need on lahtised?

II. Perioodiline hooldus

1. samm: väljalülitamise ettevalmistamine. Veenduge, et ülesvoolu toiteallikas on lahti ühendatud, ja kontrollige pinget.

2. samm: liigutage hooldust vajav sahtel avatud asendisse ja tõmmake see täielikult välja. Pange tähele, et esmased pistikud katkevad automaatselt; sekundaarseid pistikuid saab käsitsi eemaldada.

3. samm: sahtliüksuse hooldus. Erinevad komponendid nõuavad erinevaid hooldusprotseduure, sealhulgas puhastamist ja testimist.

4. samm: kapi sisemine hooldus

Põhisiin: kontrollige, kas poldid pole lahti.

Vertikaalne haru siiniriba: puhastage kogunenud tolm ja kontrollige kahjustatud isolatsioonikatteid.

Kaablipesa: Korraldage kaablid ja kontrollige, kas kaabliotste ülekuumenemine või värvimuutus ei ole.

Maandussüsteem: mõõtke maandustakistus PE siini ja kapi vahel (peaks olema ≤0,1Ω).

5. toiming: funktsionaalne test

Lükake sahtel tagasi ühendusasendisse. Pärast sisselülitamist testige juhtahelat katseasendis. Käivitage 10 minutit tühikäigutesti, et veenduda, et kõrvalekaldeid pole.

Peamised hoolduse ettevaatusabinõud

1. Ärge kunagi ühendage ega eemaldage põhimooduleid, kui need on sisse lülitatud.

Primaarmoodulid kannavad põhiahelas suurt voolu ja neid tohib kasutada alles pärast seda, kui sahtel on avatud asendis ja süsteem on välja lülitatud.

Vastasel juhul võib see põhjustada elektrikaare, mille tagajärjeks võivad olla kehavigastused või seadme kahjustamine.

2. Ärge segage erineva suurusega sahtleid.

GCS-sahtlid on konstrueeritud 1/2, 1, 2 ja 3 ühiku suuruses, kusjuures kõrgused vastavad rangelt põhimooduli positsioonidele.

Vale paigaldamine põhjustab mooduli ebaühtlust, halba kontakti ja ülekuumenemist.

3. Kontrollige regulaarselt viiekindlat blokeeringut.

Test: kui kaitselüliti on suletud, kas sahtlit saab välja tõmmata? Ei tohiks.

Kui blokeering ebaõnnestub, lõpetage kohe kasutamine ja parandage, et vältida valesti töötamist.

4. Täiustage kondensatsioonivastaseid meetmeid niiskes keskkonnas.

Kui teie projekt asub vihmaperioodil või veejaamas, kontrollige küttekeha tööd kord kuus.

Lahenduse kinnitamisel saate installida intelligentse kondensatsioonikontrolleri automaatseks käivitamiseks-seiskamiseks.

KKK

K: Kuidas valida lülitusseadme kapi kohandamisel fikseeritud tüübi (GGD) või väljatõmmatava tüübi (GCS/MNS) vahel?

V: GGD sobib järgmistel juhtudel: Piiratud eelarve, ühekordne koormus, voolukatkestuse hooldus või karm keskkond; fikseeritud juhtmestik on sellistel juhtudel usaldusväärsem.

GCS/MNS sobib, kui: Põhitootmisliinidel esineb märkimisväärseid voolukatkestusi, arvukalt piiratud ruumiga vooluringe, on vaja kiiret reaalajas hooldust ning prioriteet on kõrge automatiseerimine ja intelligentsus.

K: Kuidas mõjutab kõrgus lülitusseadmete kohandamist?

V: Kõrgusel üle 1000 meetri vähendab hõre õhk soojuse hajumist ja isolatsioonivõimet.

Peate meid kohandamise ajal teavitama, kui vajate suuremaid õhuvahesid, kõrgema kvaliteediga isolaatoreid või valiku ajal vähendamist.

K: Miks on GCS-i madalpinge väljatõmmatavate lülitusseadmete sahtleid mõnikord raske välja tõmmata või sisestada?

V: Juhtrööpa deformatsioon: selle põhjuseks võib olla paigaldamise ajal ebaühtlane alus, mis põhjustab kapi moonutusi.

Blokeerimine: kontrollige, kas kaitselüliti on täielikult avatud asendis. Ohutuse tagamiseks lukustab mehaaniline blokeering sahtli, kui kaitselüliti on sisse lülitatud.

Määrimisrike: Pikaajaline hoolduse puudumine võib põhjustada mehaanilise mehhanismi jäigastumist. Ärge suruge ega tõmmake jõuga sahtlit; eemaldage kõik võõrkehad ja kandke peale sobiv kogus määrdeainet.
