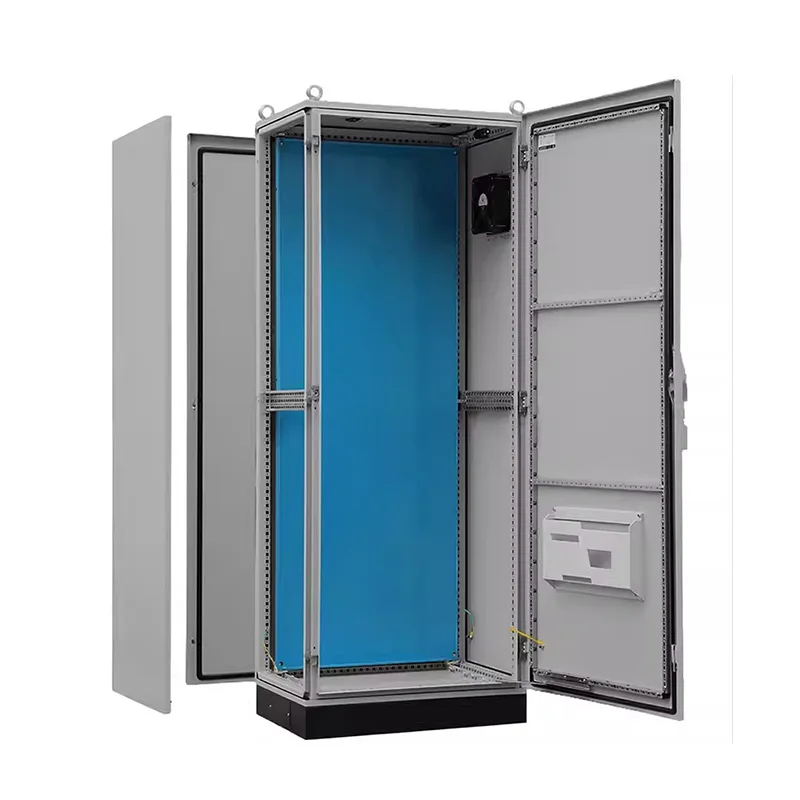

PS üheksa volditava profiiliga toitejaotuskapp

PS-i üheksa volditud profiiliga toitejaotuskapp on eemaldatav ja hõlpsasti ühendatav. Kui teie projekt nõuab keerukat ja suurt mitme korpusega süsteemi, võite võtta ühendust Shangmingiga ja lasta meil saada teie otsemüügi tarnijaks. Toetame mittestandardset kohandamist.

Tehnilised parameetrid

Tellimise spetsifikatsioonid

Toote eelised

PS-i üheksa volditud profiiliga toitejaotuskapp on suure tugevuse ja töökindlusega ning laiendamine ei nõua korpuse muutmist. Selle kasutusiga on üle 15 aasta. Lisaks pakuvad Shangmingi tooted muid eeliseid, muutes need sobivaks valikuks.

I. Struktuurilised eelised

PS-kapi kolonn läbib üheksa täppis-CNC-painet, moodustades mitmekordselt tugevdatud suletud sektsiooni. See suurendab painde- ja väändejäikust enam kui 40% võrreldes viiekordse paindekonstruktsiooniga, võimaldades sellel toetada suure koormusega raami kaitselüliteid, kuivtüüpi trafosid ja suure võimsusega sagedusmuundureid.

See funktsioon muudab meie tooted sobivaks kõrge vibratsiooniga keskkondades, nagu laevaehitus, kaevandamine ja raudteetransport, välistades keevisõmbluse väsimusest tingitud pragunemise ohu.

3-4 kinnituspinnaga (esi-, taga- ja siseküljed), mis kõik on eelnevalt puuritud 25 mm rahvusvaheliste standardite aukudega, toetab DIN-liistu, PLC-tagaplaate ja toitemooduleid mis tahes kõrgusel ja igal pinnal, võimaldades paindlikku paigutust ja kolmemõõtmelist modulaarset kaablit.

II. Funktsionaalsed eelised

Kokkuvõtlikult võib öelda, et PS-jaotuskapp integreerib toite-, juhtimis- ja jälgimisfunktsioonid, ühendades peamised sissetulevad liinid ja haruvoolujaotus, mootori juhtimisahelad ja intelligentsed seadmed, välistades vajaduse eraldi juhtkarbi järele.

Tulevaste intelligentsete laiendusvõimaluste jaoks oleme reserveerinud piisavalt liideseid ja paigalduskohti, toetades kaugseiret ning võimaldades edaspidist laiendamist ja paralleelstamist vastavalt vajadusele.

Metallist vaheseinte konstruktsioon summutab tõhusalt häireallikate, näiteks sagedusmuundurite mõju juhtsignaalidele.

III. Tõhususe eelised

Professionaalse Hiina tootjana pakub Shangming kiiret kohandamist ja paindlikku reageerimist. Toetame tellimusi alates ühest ühikust; mittestandardseid suurusi, materjale ja kaitsetasemeid saab konfigureerida vastavalt vajadusele. Lahenduse spetsifikatsiooni ja tootmisprotsessi käigus anname teie kinnituseks näidised, et vältida kohapealset ümbertegemist

25 mm standardliides ühildub peamiste kaubamärkidega nagu Schneider Electric ja ABB; Kaabli sisend- ja väljalaskeavad ühilduvad rahvusvaheliste standardite tihenditega, tagades tõhusa paigaldamise ja paralleelsuse.

Tegeliku paigalduse puhul kasutab PS-kapp kõiki poltühendusi, mis välistab vajaduse keevitamise järele. Kohapealne kokkupanek on kiire, mitu kappi saab sujuvalt ühendada ja siiniühendus on mugav, lühendades ehitusperioodi 30%.

Kuidas jaotuskappi oma vajadustele vastavaks kohandada?

Shangmingul on oma tehas ja see võib pakkuda erineva suurusega PS 90% kokkupandavaid jaotuskappe. Toetame ka mittestandardset kohandamist. Pakume teile põhjalikku müügieelset analüüsi ja lahenduse spetsifikatsiooni. Samuti võite kaaluda, kas teie lahendus on teie projekti jaoks sobiv, tuginedes järgmistele soovitustele.

1. samm: määrake põhinõuded

Kasutusstsenaariumid: veepumba juhtimiseks? Fotogalvaanilise võimsuse kombineerija? Tootmisliin? Andmekeskus? Välipumpla?

Elektrilised parameetrid: Mis on süsteemi pinge (220V/380V/480V)? Peamine sissetulev vool? Vooluahelate arv? Kas see sisaldab mootorikoormust?

Juhtimisfunktsioonid: kas on vaja automaatset käivitamist/seiskamist, kaugseiret, BA-ühendust või PLC-juhtimist?

Paigalduskeskkond: sees/väljas? Temperatuuri/niiskuse vahemik? Kas esineb korrosiooni, tolmu või vibratsiooni?

Kaitsenõuded: milline kaitsetase on nõutav? Kas roostevabast terasest materjali on vaja?

Sertifitseerimisstandardid: millised standardid peavad olema täidetud?

Pange tähele: olemasolevate jooniste, fotode või sarnaste projektijuhtumite esitamine parandab meie suhtluse tõhusust.

2. samm: õige kapiplatvormi valimine

Erinevad põhikapitüübid vastavad erinevatele vajadustele. Kui vajate integreeritud toidet ja juhtimist, soovitame PS 90% kokkupandavat jaotuskappi.

Muud põhivajadused? Võtke meiega kohe ühendust!

3. samm: lahenduse kinnitus

Shangming pakub tasuta tehnilist tuge, sealhulgas elektriskeemi kavandamist, soovitatavat mõistlikku vooluringi jaotust, 3D-struktuuri kinnitust, näidiskinnitust ja tegelikku intelligentsete funktsioonide integreerimist edaspidiseks kasutamiseks ja laiendamiseks.

Pärast proovi kinnitamist korraldame masstootmise. 5+ automatiseeritud tootmisliiniga ulatub meie igakuine võimsus 3000+ ühikuni. Kohandatud tooteid saab tarnida 20-30 päeva jooksul ja kiireloomulistele tellimustele vastatakse 72 tunni jooksul.

KKK

K: Mis on üheksakordne profiil? Mille poolest on see parem kui tavaline profiil?

V: Üheksakordne profiil valmistatakse, painutades täpselt üheksa korda ühe terasplaadi kapi raami sisse.

Võrreldes nelja- või viiekordsete profiilidega tagab üheksakordne struktuur oluliselt tugevama painde- ja väändekindluse, kuna üks kapp suudab taluda staatilist koormust 800kg-1000kg. Profiil on kaetud kinnitusaukudega, mis asuvad üksteisest 25 mm kaugusel, võimaldades paigaldada erinevaid tarvikuid ilma kohapealse puurimiseta.

K: Kas PS-kappe saab lõputult kombineerida? Kuidas on tihendus tagatud?

V: Jah. PS-kappe saab horisontaalselt kombineerida, eemaldades külgpaneelid ja kasutades spetsiaalseid kombineerimispistikuid.

Kaitsetaseme tagamiseks tuleb kappide kombineerimisel kasutada raami ühenduskohtades spetsiaalset kombineeritud tihendusriba, et tagada kaitsetaseme IP55 püsimine pärast kombineerimist.

K: Miks on teie PS-kapi kaitseklass IP66 asemel IP55?

V: Kuna PS-kapil on modulaarne montaažistruktuur, on nii külg- kui ka ülemine paneel eemaldatavad, mille tulemuseks on rohkem õmblusi.

IP55 on piisav, et taluda tolmu ja veepritsmeid mis tahes suunast, piisav 95% tööstuskeskkonna jaoks.

Kui teie keskkond nõuab sagedast kõrgsurveveega pesemist, st nõuab IP66 kaitseklassi, soovitame valida integraalselt keevitatud ES viiekordse kapi.
