XL-21 madalpinge toitejaotuskapp

Madalpinge toitejaotuskappi XL-21 pakub Hiina tootja Shangming. Meil on täielik tootmisvõimsus, mille igakuine tootmisvõimsus on üle 3000 ühiku. Toetame kohandatud jooniseid, komponentide hankimist ja tehase testimist. Olete teretulnud meiega igal ajal ühendust võtma, et alustada lahenduse väljatöötamist.

Toote struktuur

Madalpinge jaotuskapil XL-21 on täielikult suletud, fikseeritud ja vertikaalselt eraldatud konstruktsioon, mis seab esikohale lihtsuse, töökindluse ja hoolduse lihtsuse.

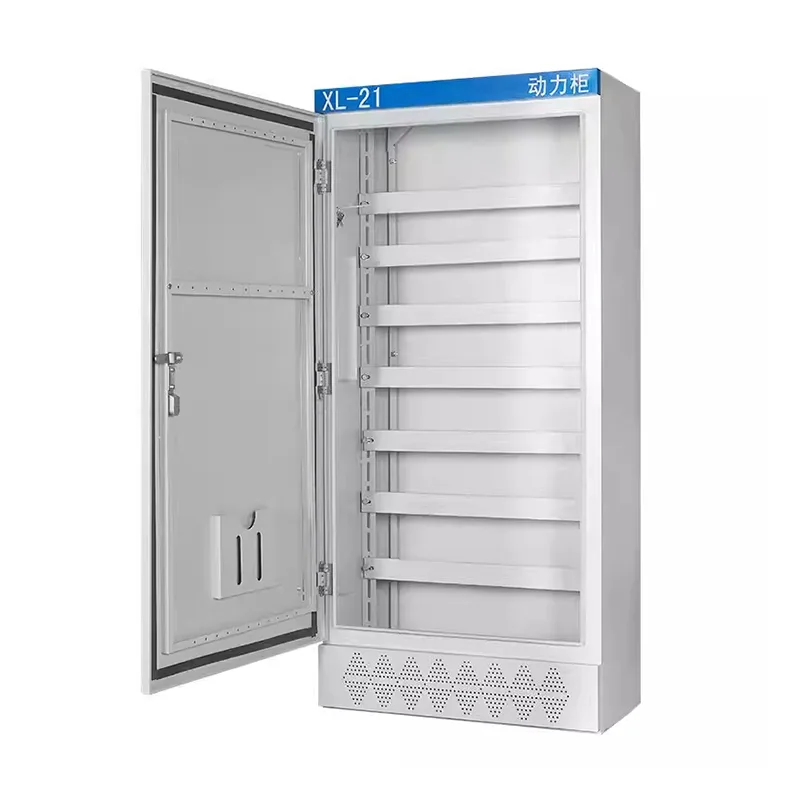

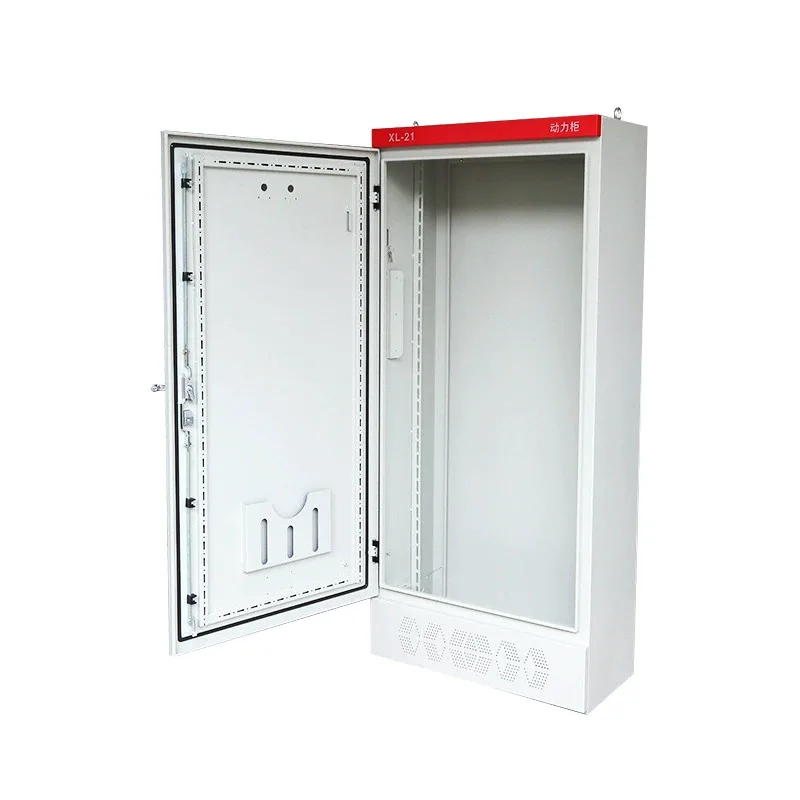

1. Kabineti välisilme

XL-21 kapp on valmistatud külmvaltsitud teraslehest, painutatud ja keevitatud, pakkudes piisavat jäikust raskete kaitselülitite ja siinide toetamiseks. Kaitseuks on ühe avanemise konstruktsiooniga, mille avanemisnurk on suurem kui 110°. Polüuretaanist tihendusribad on paigaldatud ümber ukseservade, et parandada tolmukindlust.

Sisekülgedel on vertikaalsed perforeeritud profiilid, mis hõlbustavad talade ja kinnitusplaatide reguleerimist vastavalt komponentide mõõtmetele.

2. Sisemine paigutus

Kuigi XL-21 on üks integreeritud ruum, on see jagatud mitmeks funktsionaalseks piirkonnaks:

Ülemine siini ala: Peamine sissetulev siiniriba asub kapi ülaosas, mis on kinnitatud isolaatoritega ja toetab vasest siinide horisontaalset või vertikaalset pikendamist.

Keskkomponentide ala: see on südamik, mida kasutatakse lahtiühendamislülitite, kaitselülitite, kontaktorite, termoreleede jne paigaldamiseks.

Alumine juhtmestiku ala: allosas on piisavalt ruumi kaabli sisenemiseks ning kaasas on spetsiaalsed null- ja maandussiinid.

3. Alumine ja kaabli sisend/välja kujundus

Jaotuskapi põhjas on suur eemaldatav paneel, mida saab kohandada avadega vastavalt kaablite arvule ja mida saab kasutada kaablikatetega.

Kapi kõrguse maapinnast suurendamiseks saab paigaldada 50-100 mm kõrguse kanaliga terasaluse, mis tagab niiskuskaitse ja hõlbustab tõstuki käsitsemist.

Toote eelised

1. Lai rakendus

Madalpinge elektrijaotuskapil XL-21 on klassikaline madalpinge toitejaotuskapi struktuur. Selle arenenud tehnoloogia ja kõrge standardiseeritus on muutnud selle laialdaselt kasutatavaks tehastes, ehitusprojektides ja munitsipaalprojektides ning selle töökindlus on tõestatud pika aja jooksul.

2. Sobib võimsuse koormuse jaotamiseks

Professionaalse tootjana kavandab Shangming mootorite, pumpade, ventilaatorite ja muude toiteseadmete toitesüsteeme. Toodetel on suurepärane voolutugevus, need võivad töötada pidevalt ja vastavad suure koormusega rakenduste nõudmistele.

3. Tugev ja vastupidav

Saadaval on mitu materjali, sealhulgas süsinikteras, tsingitud teras ja roostevaba teras. Olenemata kasutatavast materjalist tagab kapi konstruktsioonilahendus piisava tugevuse ja löögikindluse, mistõttu sobib see pikaajaliseks kasutamiseks tööstuslikes keskkondades.

4. Mugav hooldus

Toitekilbi sisemised elektrilised komponendid on paigutatud süstemaatiliselt selgete ahelatega. Sellel on üks parempoolne uks, mille noalüliti juhtkäepide asub kapi esiosas ülemises paremas veerus. Mõõteriistad ja signaali toiteallikad on paigaldatud uksele, mis tagab täieliku särituse, kui uks on avatud, et hõlbustada kontrollimist ja hooldamist.

5. Tugev ühilduvus

Meie madalpinge jaotuskappi XL-21 saab paindlikult konfigureerida peamiste elektrikomponentidega, nagu kaitselülitid, kontaktorid ja termoreleed, kohandades seda erinevate juhtimis- ja kaitseskeemidega, et rahuldada erinevate projektide vajadusi.

6. Kulude eelis

Võrreldes keeruliste konstruktsioonidega, nagu sahtlikappidega, on XL-21 jaotuskapil lihtne struktuur ja kontrollitavad tootmiskulud, mistõttu on see ideaalne projektide jaoks, millel on kõrged kuluefektiivsuse ja stabiilsuse nõuded.

Millised on XL-21 jaotuskapi paigalduskeskkonna nõuded?

Seda XL-21 madalpinge toitejaotuskappi kasutatakse peamiselt kolmefaasilistes kolmejuhtmelistes ja kolmefaasilistes neljajuhtmelistes toitesüsteemides vahelduvvoolu sagedusega 50 Hz ja pingega alla 500 V toite ja valgustuse jaotamiseks. Enne projekti või tegeliku installi alustamist saate määrata installikeskkonna. Tootjana pakume järgmisi soovitusi:

1. Ümbritsev temperatuur

Tavaline töötemperatuur: -5 ℃ kuni +40 ℃;

Keskmine temperatuur 24 tunni jooksul: mitte üle +35 ℃;

Säilitus- ja transporditemperatuur: -25℃ kuni +55℃ (lühiajaline);

Märkus. Kui see on paigaldatud kõrge temperatuuriga keskkonda, on vaja tõhustatud ventilatsiooni või amortisaatorit.

2. Kõrgus

Paigalduskõrgus peab olema väiksem kui 2000 meetrit või sellega võrdne.

Üle 2000 meetri on nõutav standarditele vastav vähendamine.

3. Suhteline õhuniiskus

Paigaldamise ümbritseva õhu temperatuuril +40 ℃ peab suhteline õhuniiskus olema ≤ 50%.

Madalamatel temperatuuridel on lubatud kõrgem õhuniiskus.

4. Paigalduskoht

Toitekapp XL-21 on mõeldud ainult siseruumides paigaldamiseks.

Keelatud on paigaldada: varjutamata õuealadesse, ohtlikesse kohtadesse, kus on plahvatusohtlikke gaase või tolmu, tugevalt söövitavasse keskkonda või tugeva tolmu või elektrit juhtiva tolmuga kohtadesse.

5. Mehaanilised ja vibratsioonitingimused

Paigalduskeskkond peab olema vaba tugevast vibratsioonist ega löökidest. Vibratsiooni sagedus ≤ 10 Hz, kiirendus ≤ 0,5g. Paigaldusvundament peaks olema stabiilne, vältides sama platvormi jagamist suurte mootorite või stantsimisseadmetega.

Pärast paigaldamist tuleb kappi hoida põhimõtteliselt vertikaalselt, vertikaalse kaldega ≤ 5°, vastasel juhul mõjutab see töömehhanismi eluiga.

6. Ventilatsiooni- ja soojuseraldusruum

Juurdepääs hooldusele peaks olema tagatud kapi esi- ja tagaküljel. Eesmine tööpind peab olema ≥ 0,8 m, soovitatav on 1,0 m. Kui tagaosa vajab hooldust, on vajalik ≥ 0,8 m. Kapi ülaosa peaks asuma laest vähemalt 0,5 m kaugusel. Kui mitu kappi on paigutatud kõrvuti, ei ole nende vahel tühimikku vaja; neid saab otse kokku panna. Kogu rea mõlemasse otsa tuleb aga jätta tuulutusruumi.

7. Tulekahju vältimise ja ohutusnõuded

Paigaldusala peaks olema mittesüttiv konstruktsioon. Tule- ja plahvatusohtlikke materjale ei tohi hoida paigalduskohast 1 meetri raadiuses.

Maapind peaks olema tasane ja kuiv. Vee sissepääsu vältimiseks on soovitatav rajada betoonvundament 100–200 mm kõrgusele maapinnast.

8. Elektromagnetiline keskkond

Paigalduskoht peaks olema kaugel suure võimsusega sagedusmuunduritest ja kõrgsagedusseadmetest, et vältida häireid sekundaarsetes juhtimisahelates. Tugevate elektromagnetiliste häirete korral on soovitatav kasutada juhtliinide jaoks varjestatud kaableid ja juhtida need eraldi kaablirennis.
