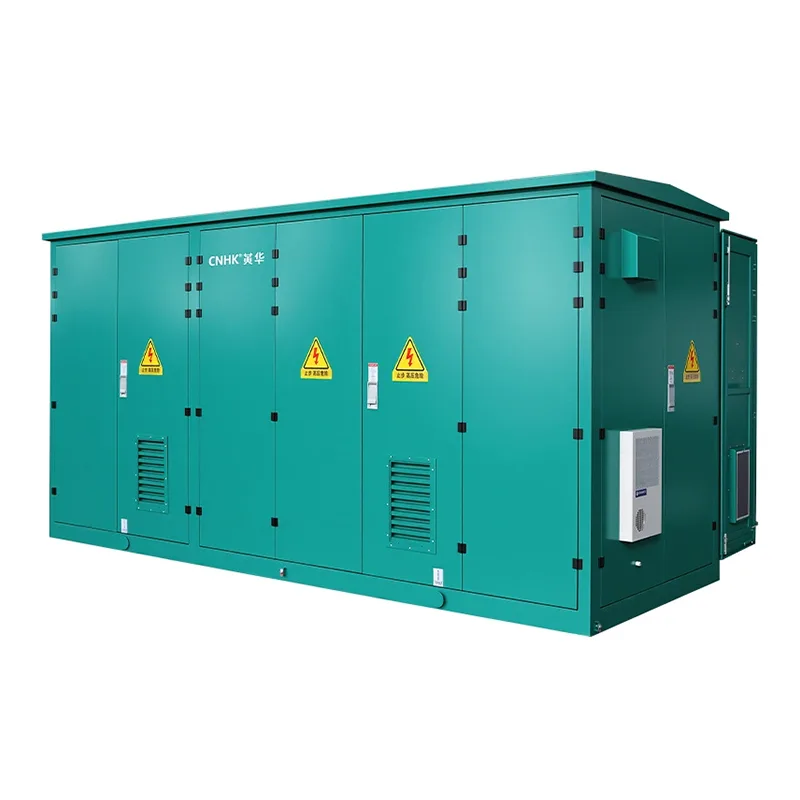

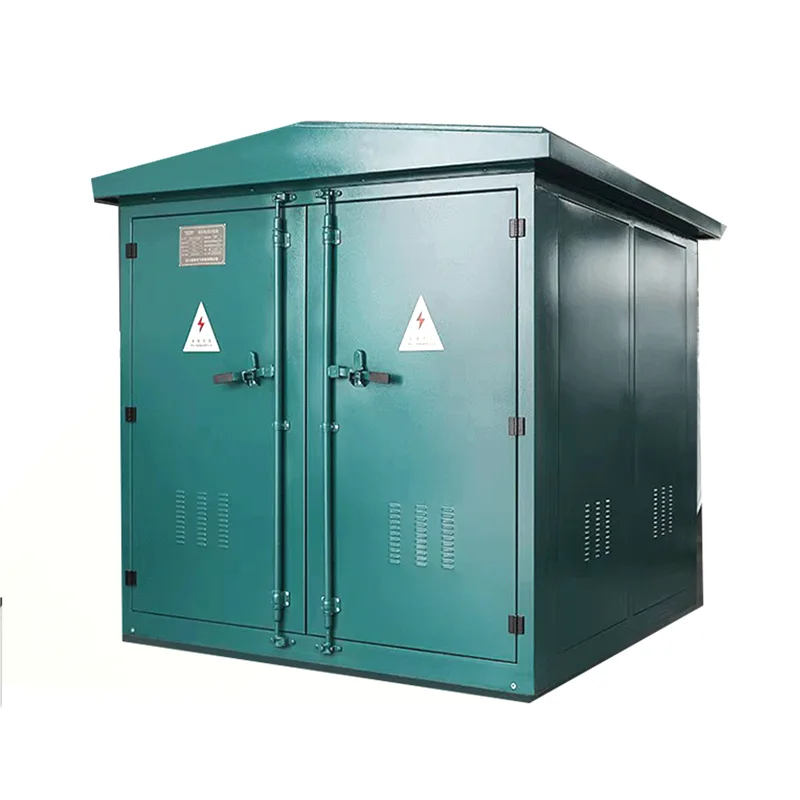

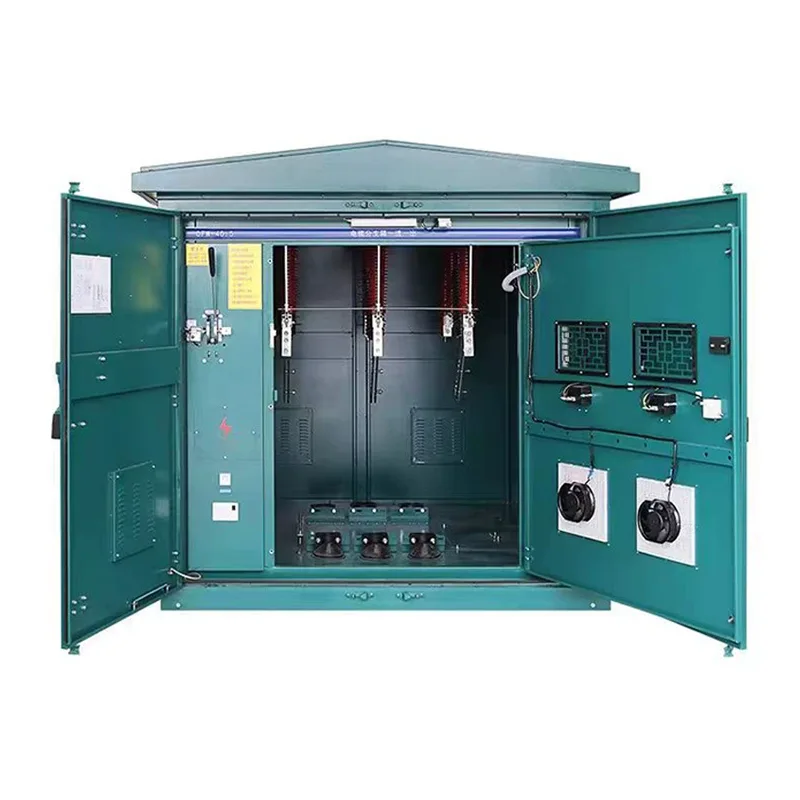

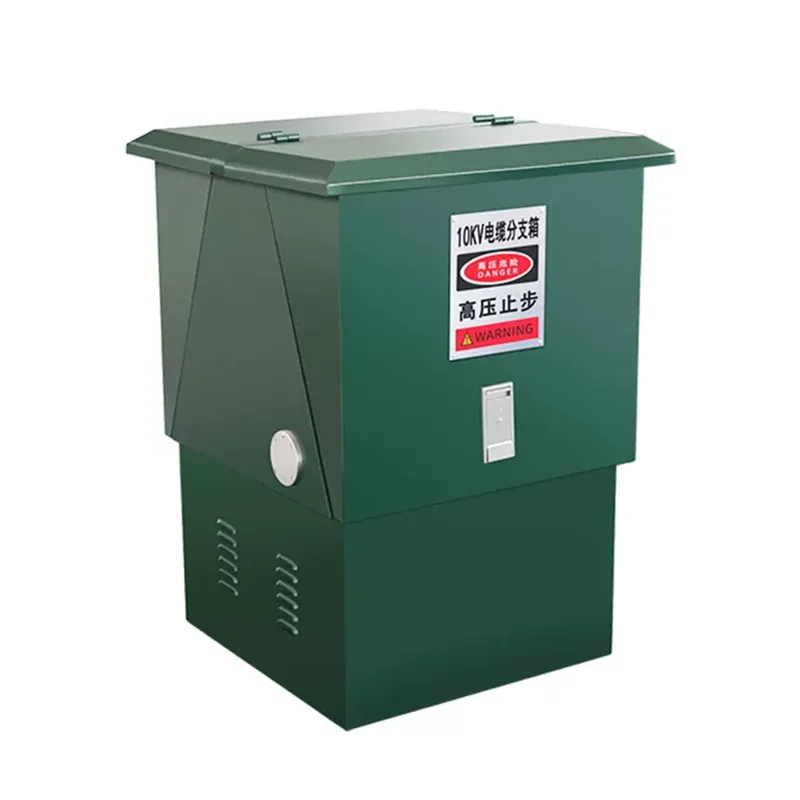

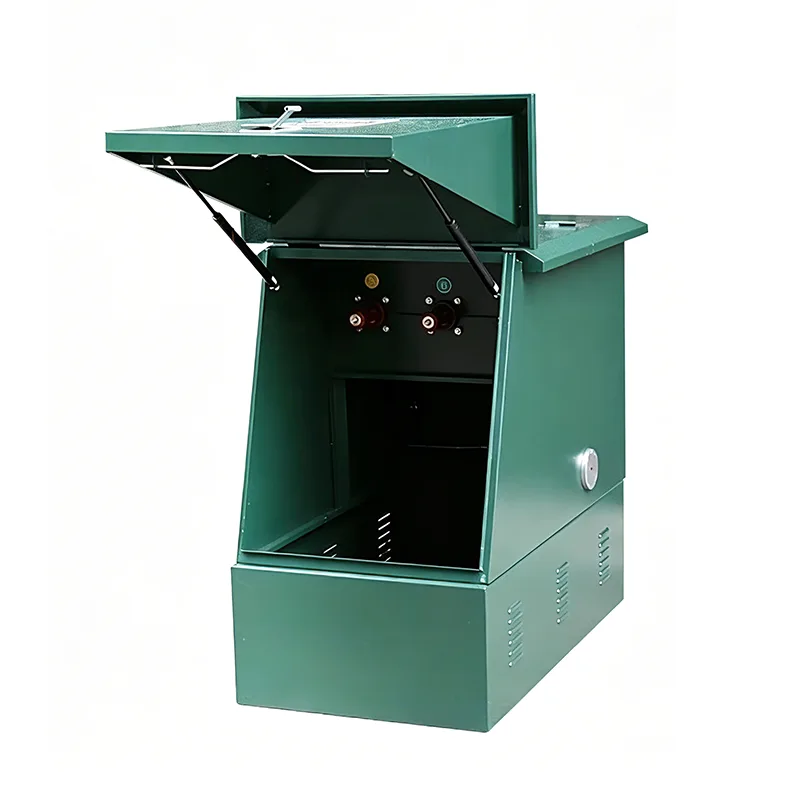

Kõrgepingekaabli harukarp

Kõrgepingekaabli harukarpe kasutatakse 6kV-35kV keskpinge jaotusvõrkudes. Need valmistatakse tehases kokku ja paigaldatakse kohapeal kõrgepingekaabliühenduste pistikühenduse, kaablikaevude asendamise ja klemmipeade valmistamisega kohapeal. Shangming kui selle toote tootja saab seda kohandada vastavalt projekti tegelikele vajadustele. Palun võtke meiega ühendust.

Struktuurne koostis

Kõrgepingekaabli harukarbid toimivad kõrgepinge elektrijaotussüsteemides kaabliharude, ristmike ja kaitsekomponentidena. Olles peamiselt ühenduselement, saab konstruktsioonikomponentidele vajadusel lisada kaitseseadmeid.

1. Korpus: korpus on põhikomponent. Kasutame kõrgtugevat metalli, näiteks külmvaltsitud terast või roostevaba terast, mis tagavad vee-, tolmu-, korrosiooni- ja ilmastikukindlad omadused, mis sobivad sise- või välistingimustes kõrgepingekeskkondadesse.

2. Peamine kaabli ühendusklemm: seda osa kasutatakse suure läbilõikega kõrgepingekaablite jaoks, mis toetavad alumiinium- või vaskjuhte, tagades usaldusväärse kontakti ja madala impedantsi.

3. Haruklemmid: üks-mitu-väljundi struktuur, mis on sisemiselt isoleeritud kõrge isolatsiooniga kuumuskindlate materjalidega, et tagada elektriisolatsioon ja ohutu vahemaa harude vahel.

4. Isolatsiooni- ja kaitsesüsteem: varustatud kõrgepinge pukside ja isolatsioonikatetega, et vältida lühiseid, ülevoolu või elektrilöögiga seotud õnnetusi.

5. Kaitseseadmed: valikuline vastavalt projekti nõuetele, sealhulgas kõrgepingekaitsmed, koormuslülitid, pikselöögi- ja ülevoolukaitse. Haruahelate sõltumatu kaitse on võimalik, samal ajal kui põhiliin säilitab pideva toiteallika.

Toote omadused

1. Kõrgepinge ohutus ja isolatsioon

Kõrgepingekaabli harukarp kasutab isoleeriva kattega ülitugevat metallist korpust, mis toetab pinget 1kV ~ 35kV ja kõrgemat kõrgepingekaabli hargnemist. Kõrgepinge harud on põhipagasiruumist täielikult isoleeritud, vältides sähvatust, lühiseid või elektrilööke ning vastavad IEC/GB kõrgepinge toitejaotuse ohutusstandarditele.

2. Multi-Circuit Branching Funktsioon

See toode toetab üks-mitme väljundiga kaabli hargnemist, mis võimaldab vooluahelate arvu paindlikku seadistamist vastavalt vajadusele. Sisemine siini või juhi struktuur jaotab voolu ühtlaselt ja erinevaid haruvoolu võimsusi saab kohandada vastavalt koormusnõuetele, lihtsustades kõrgepingekaablite juhtmeid ja vähendades ehituse keerukust.

3. Kõrge kaitsetase

Shangming saab kohandada välistingimustes kasutatavaid harukarpe IP54/IP65 kaitseklassidega, mis põhinevad tegelikel keskkonnatingimustel, mis on vastupidavad vihmale, tolmule, ultraviolettkiirgusele ja söövitavale keskkonnale ning on kohandatavad pikaajaliseks kasutamiseks kõrge temperatuuriga, madala temperatuuriga ja niiskes keskkonnas.

4. Modulaarne struktuur

Meie harukarpidel on kompaktne struktuur, selge juhtmestik ja lühike kohapealne paigaldusaeg, mis säästab aega võrreldes traditsiooniliste kaablikaevudega. Paigaldusvõimalused hõlmavad seinale kinnitamist, põrandale kinnitamist või kronsteini kinnitamist. Hooldus ja laiendamine on lihtsad, parandades töö efektiivsust.

5. Pikk eluiga ja madalad hoolduskulud

Kuna valisime väga ilmastiku- ja korrosioonikindlad materjalid, pikeneb toote eluiga tõhusalt. Suletud disain takistab tolmu, niiskuse ja kahjurite sisenemist, mille tulemuseks on minimaalne igapäevane hooldus ja madalad kasutuskulud.

Kõrgepinge- ja madalpinge kaablijaotuskastide võrdlus

KKK

K: Kui pinge indikaator korpuse pinnal on kustunud, kas ma saan aru, kas vooluring on tühjaks saanud?

V: Absoluutselt mitte. Pingeindikaator on ainult täiendavaks viitamiseks. Mittevalguva näidiku põhjuseks võib olla kahjustatud indikaator, vigane andur või läbipõlenud kaitsme. Enne mis tahes toimingut tuleb kohapealseks testimiseks kasutada vastava nimipingega kõrgepingetesti.

K: Mida peaksin tegema, kui kuulen kontrollimise ajal korpusest kerget susisevat heli?

V: Taotlege kontrollimiseks viivitamatult elektrikatkestust. Sihin on tavaliselt osalise tühjenemise märk, mis näitab, et sisemine isolatsioon võib olla mõranenud või vale paigalduse tõttu tekkinud tühjendustee. Kui seda kohe ei käsitleta, võib see kiiresti eskaleeruda faasidevaheliseks lühiseks või isegi põhjustada korpuse plahvatuse.

K: Kuidas valida SF6 isolatsiooni ja tahke isolatsiooni vahel?

V: SF6 isolatsioon: äärmiselt arenenud tehnoloogia, millel on tugev kaarekustutusvõime, kuid see hõlmab kasvuhoonegaaside heitkoguseid ja nõuab regulaarset manomeetri jälgimist.

Tugev isolatsioon: Gaasivaba kaitse, keskkonnasõbralikum, sobib äärmiselt kõrgete keskkonnanõuetega piirkondadesse või kõrgmäestikupiirkondadesse, takistades sisemiste õhumullide teket.
