JXF madalpinge integreeritud jaotuskast
  • JXF madalpinge integreeritud jaotuskastJXF madalpinge integreeritud jaotuskast
  • JXF madalpinge integreeritud jaotuskastJXF madalpinge integreeritud jaotuskast

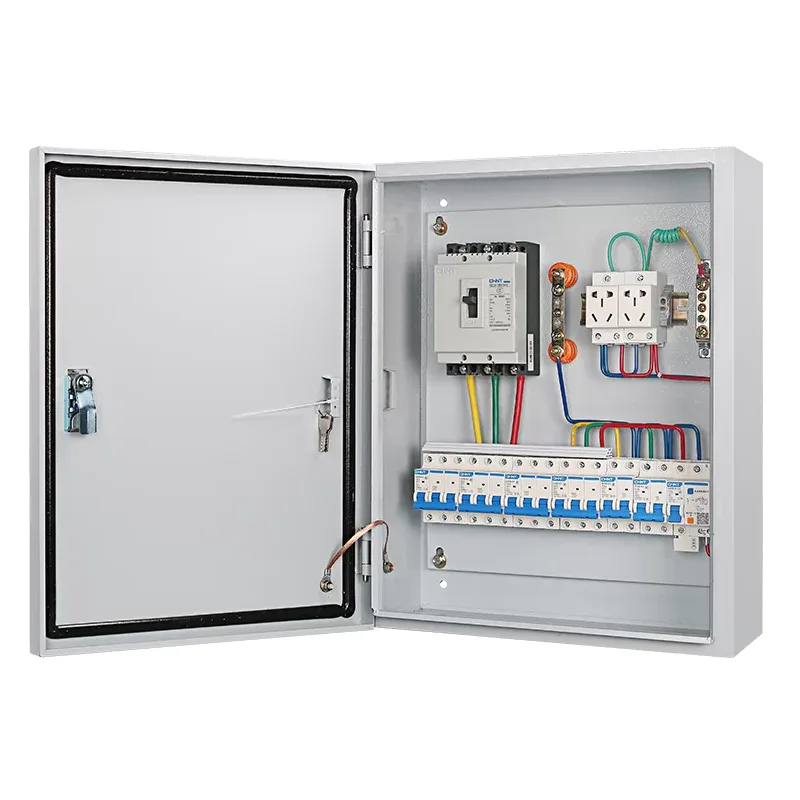

JXF madalpinge integreeritud jaotuskast

JXF-i madalpinge integreeritud jaotuskarbid on valmistatud külmvaltsitud terasplaadist, painutatud ja keevitatud, mille pinnal on epoksüvaigu elektrostaatiline pihustustöötlus, mis muudab need esteetiliselt meeldivaks ja vastupidavaks. See on üks tootetüüpidest, mida Shangming kui jaotuskastide tootja ja tarnija saab pakkuda nii uutele kui ka olemasolevatele klientidele. Meil on ulatuslikud uurimis- ja arendustegevuse ning kohandamisvõimalused; palun saatke meile oma nõuded.

JXF madalpinge integreeritud jaotuskast on kvaliteetne toode, mille on välja töötanud ja valmistanud Shangming Factory. Sellel on IP55 kaitseklass, sisemine kinnitusalus erinevate elektriseadmete paigaldamiseks ning rohkem kui 110 kraadi avanev ja paindlikult pöörlev uks.


Struktuursed omadused

Materjal: JXF madalpinge integreeritud jaotuskarbid on valmistatud külmvaltsitud terasplaadist elektrostaatilise pulbervärviga, mis tagab tugeva korrosioonikindluse ja ilmastikukindluse.

Kaitseklass: IP40; IP54 saab kohandada vastavalt teie projekti nõuetele. Kõrge kaitse tagamiseks on karbi servad varustatud tihendusribadega, mis pakuvad suurepärast tolmu- ja veekindlust.

Paigaldusmeetod: toetame paindlikke paigaldusvõimalusi, mis määratakse teie vajaduste põhjal. Toetatakse seinale paigaldatavaid, süvistatavaid või põrandale paigaldatavaid paigaldusi.

Sisemine paigutus: jaotuskarbil on liigutatav kinnitusplaat, mis võimaldab komponente vastavalt vooluringiskeemile vabalt paigutada.


Millised on JXF madalpinge integreeritud jaotuskastide rakendused?

JXF-i madalpinge integreeritud jaotuskaste kasutatakse madalpinge klemmide ja haruahelate toite jaotamiseks, valgustuse, toite, seadmete juhtimise ja välistingimustes kasutatavate energiavajaduste rahuldamiseks.


1. Terminali toitejaotus

JXF-i kõige levinum põhirakendus on toite võtmine peajaotuskapist ja jaotada see konkreetsetesse piirkondadesse või seadmetesse.

Seotud stsenaariumid:

Põrandajaotus: Büroohoonetes või elamutes toimib see iga korruse jõuülekandejaamana.

Töökoja võimsus: vastutab konkreetse masina toite andmise eest tööstuskohas.

Ajutine toide: ehitusplatsidel või näitusepaikades toimib see usaldusväärse ajutise toitepääsupunktina.


2. Mootori juhtimine ja käivitamine

Tänu JXF-kastide sügavale siseruumile ja paindlikule paigutusele sobivad need ideaalselt kontaktorite ja termoreleede paigutamiseks.

Seotud stsenaariumid:

Veepumba juhtimine: kasutatakse tavaliselt tuletõrje- ja kanalisatsioonipumpade automaatseks/käsitsi lülitamiseks.

Ventilaatori käivitamine: Tööstusettevõtete või maa-aluste parkimismajade ventilatsioonisüsteemide juhtimine.

Pehme starter/muutuva sagedusega ajami kombinatsioon: sisseehitatud väike pehme starter või muutuva sagedusega ajam võimaldab mootori sujuvat käivitamist-seiskamist ja kiiruse reguleerimist.


3. Valgustuse ja maastiku juhtimine

Välisvalgustuse juhtimine: töötab koos ajalülitite või valgustundlike anduritega, et linnateedel või tööstusparkides tänavavalgustite lülitumist automaatselt ajastada.

Maastikuvalgustus: haldab ja kaitseb hoonete välisvalgustuse ja purskkaevusüsteemide toiteallikat.

Avariivalgustus: hädaolukordades, nagu tulekahju, aktiveeritakse tulekaitsesüsteem sunniviisiliselt turvatuled.


4. Tulekaitse ja katastroofide ennetamise seos

Suitsu väljatõmbeventilaatori kast: võtab vastu tulekahjuhäire signaale ja sunniviisiliselt aktiveerib suitsu väljalaskeventilaatori.

Tuletõrjehüdrandi jälgimine: jälgib veesurvet või tulekaitsesüsteemi olekut ja annab reaalajas tagasisidet.


5. Integreeritud juhtimis- ja madalpingesüsteemi integreerimine

PLC/juhtkast: sees on programmeeritav loogikakontroller tööstuslike automatiseeritud tootmisliinide loogiliseks juhtimiseks.

Side konvergents: kuigi JXF on kõrgepingekarp, kasutatakse seda tavaliselt ka saatjate ja andmehõivemoodulite paigaldamiseks erinevatele anduritele, saavutades integreeritud digitaalse juhtimise.


Toote spetsifikatsioonid

Nimi

Tehnilised andmed

Laius

Kõrgus

Sügavus













JXF põhikarp

2530/15

250

300

150

3040/15

300

400

150

4050/15

400

500

150

3040/20

300

400

200

4050/20

400

500

200

4060/20

400

600

200

5060/20

500

600

200

5070/20

500

700

200

6080/20

600

800

200

60100/20

600

1000

200

80100/20

800

1000

200

4050/25

400

500

250

5060/25

500

600

250

5070/25

500

700

250

6080/25

600

800

250

60100/25

600

1000

250

80100/25

800

1000

250

4050/30

400

500

300

5060/30

500

600

300

6080/30

600

800

300

80100/30

800

1000

300


Levinud vead ja lahendused

Vea nähtus

Võimalikud põhjused

Lahendus

Pealüliti rakendub ja seda ei saa lähtestada

- Väljuva liini lühis või ülekoormus

- rikkevoolukaitse rakendunud

- Lüliti mehaaniline rike

① Vigase vooluahela tõrkeotsinguks ühendage ükshaaval lahti iga väljuv liin;

②Vajutage nuppu "Lähtesta" ja proovige ahel sulgeda;

③Kui vooluringi ei saa ikka sulgeda, vahetage pealüliti välja.

Ühel väljuval liinil pole voolu

- Sellel marsruudil rakendus miniatuurne kaitselüliti.

- Lahtised või põlenud juhtmed.

- Lühis kasutaja poolel.

①Kontrollige, kas vastav MCB on rakendunud; selle lähtestamine lahendab probleemi.

②Pärast toite väljalülitamist kontrollige, kas juhtmestiku klemmid on oksüdeerunud või lahti.

③ Sisemise juhtmestiku tõrkeotsinguks võtke ühendust kasutajaga.

Lekkevoolukaitse sagedane rakendumine

- Liiniisolatsiooni vananemine

- Mitme seadme liigne lekkevool

- Viga rikkevoolukaitses (RCD) endas

①Mõõtke megaohmmeetri abil iga vooluahela isolatsioonitakistust (see peaks olema >0,5MΩ);

② Suure lekkevooluga seadmete tuvastamiseks lülitage sisse partiidena;

③ Vahetage rikkevoolukaitse (RCD) (soovitatav on tüüp A või tüüp B).

Reaktiivvõimsuse kompenseerimine ei tööta

- Kontroller pole sisse lülitatud

- Kondensaator kahjustatud

- Ebanormaalne pinge

① Kontrollige kontrolleri toiteallikat ja näidisvoolutrafot (CT);

②Mõõtke multimeetriga mahtuvuse väärtus (kui kõrvalekalle on >10%, tuleb see välja vahetada);

③ Enne automaatset ümberlülitamist oodake, kuni pinge normaliseerub.

Ebanormaalsed elektriarvesti näidud

- CT polaarsus on pööratud

- mõõtmise juhtmestiku viga

- Arvesti rike

①Kontrollige sama nimega CT-klemmi (P1 siini poole);

②Ümberjuhtmestage vastavalt mõõtmisspetsifikatsioonidele;

③ Võtke arvesti kontrollimiseks või asendamiseks ühendust toiteallika bürooga.

Kondensatsioon/rooste ümbrise sees

- Tihendusriba vananemine

- Õhutusventiili või küttekeha puudumine

- Pikaajaline kõrge õhuniiskusega keskkond

① Vahetage ukse tihendusriba;

② Paigaldage nutikas õhukuivati ​​või kütteplaat;

③ Puhastage kogunenud vesi ja kandke roostevastane värv.
