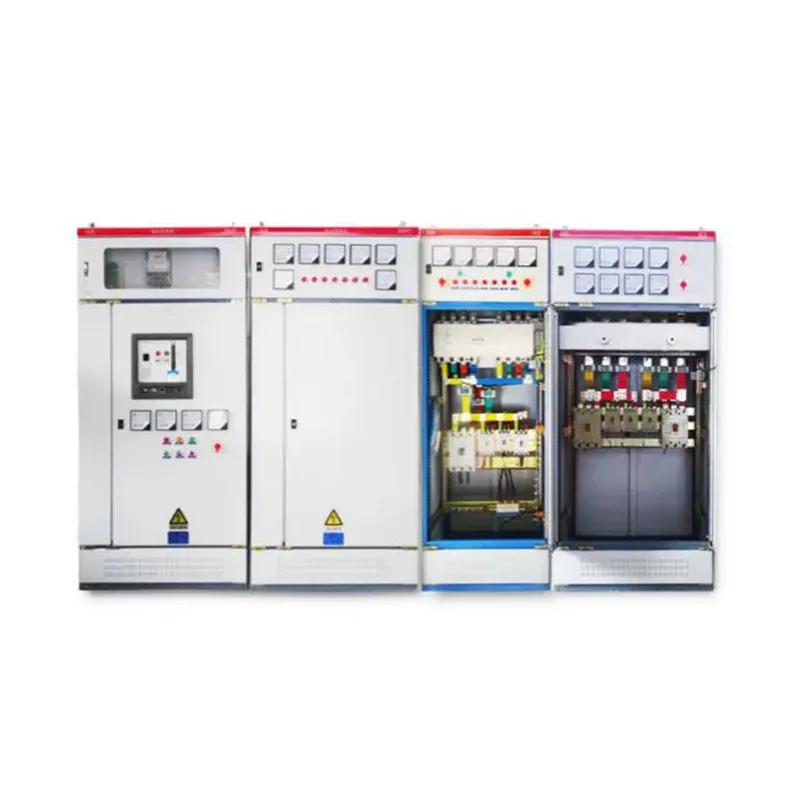

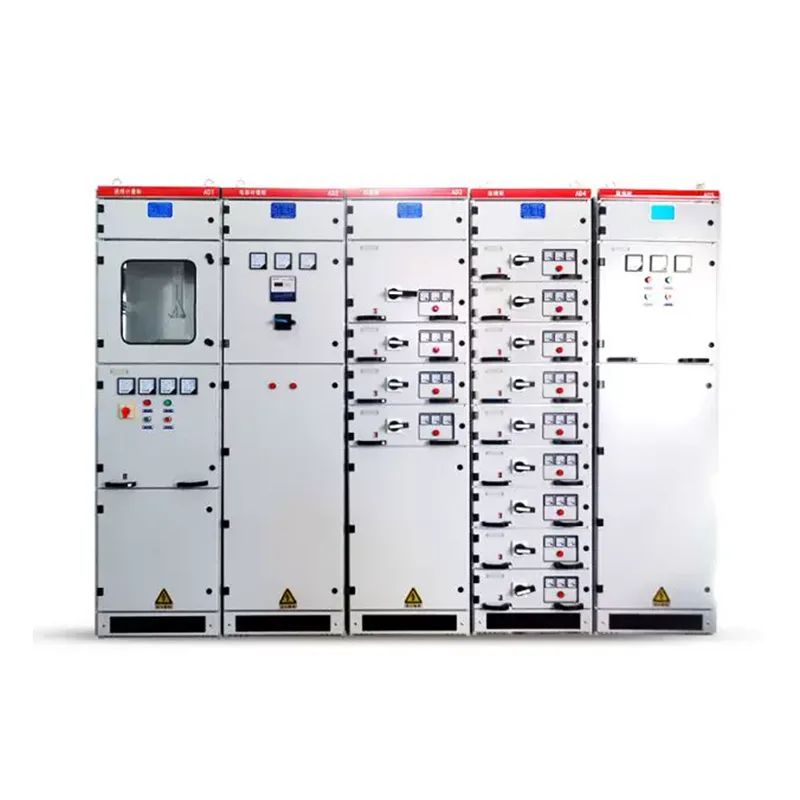

MNS madalpinge väljatõmmatav lülitusseade

Kas otsite usaldusväärset MNS-i madalpinge väljatõmmatavate lülitusseadmete tarnijat? Hiinast pärit Shangming on usaldusväärne valik. Sellel lülitusseadmel on isoleeritud tsoonid, mis parandavad süsteemi hoolduse tõhusust ja töö järjepidevust. Seda on eksporditud enam kui 50 riiki ja piirkonda üle maailma.

Mis on MNS-i madalpinge väljatõmmatav lülitusseade?

Algselt Šveitsi ABB poolt välja töötatud ja ülemaailmseks tootmiseks litsentsitud MNS-i madalpinge väljavõetav jaotusseade on täiustatud elektrijaotussüsteem. Shangmingi tehasel on selle toote jaoks küps töötlemistehnoloogia ja see toetab kohandamist.

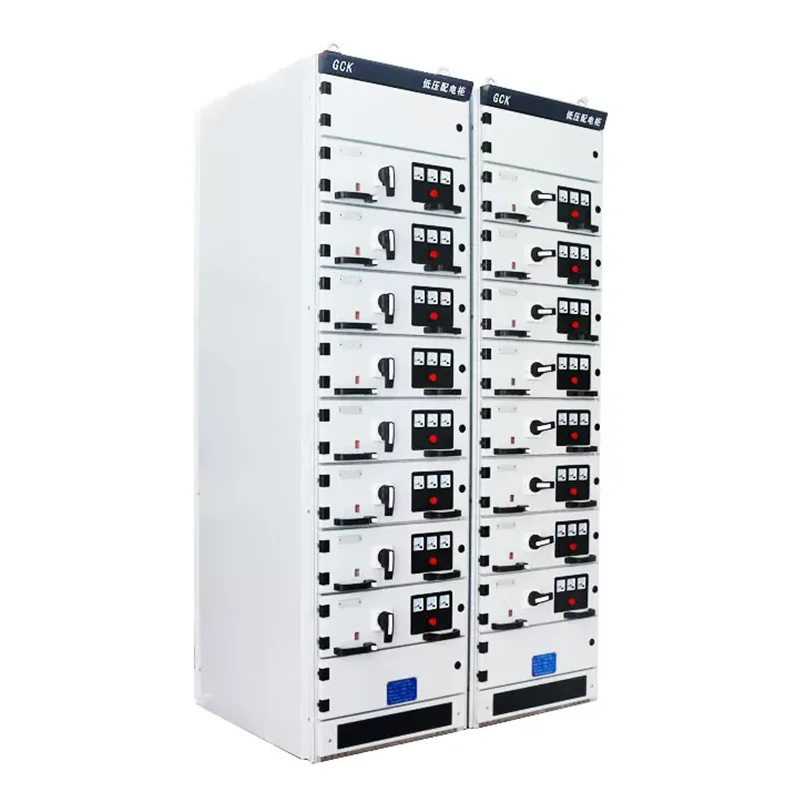

Erinevalt GGD fikseeritud lülitusseadmetest on MNS-i iga ahel paigaldatud iseseisvalt väljatõmmatavasse sahtlimoodulisse. Kui vooluring ebaõnnestub, saab operaator sahtli parandamiseks või asendamiseks otse välja tõmmata, samal ajal kui teised kapis olevad vooluringid jätkavad normaalset tööd, tagades hoolduse ajal katkematu toiteallika. Sama spetsifikatsiooniga sahtlid on vahetatavad, lühendades rikke taastamise aega.

Struktuursed omadused

MNS-i madalpinge väljatõmmatava lülitusseadme raam on kokku pandud 25 mm moodulavadega C-kujulistest profiilidest, mille tulemuseks on kerge konstruktsioon, millel on kõrge mehaaniline tugevus ja löögikindlus.

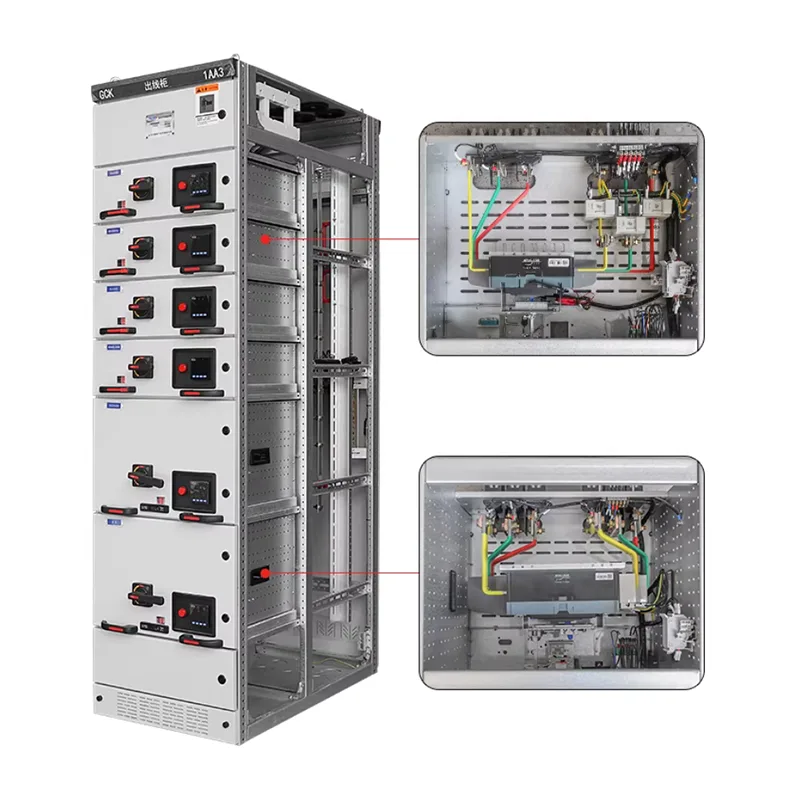

Rikete leviku vältimiseks on kapi sisemus rangelt jagatud kolmeks sõltumatuks tsooniks:

Funktsionaalse seadme sahtel: sisaldab sahtlimooduleid.

Siini kamber: asub kapi taga- või ülaosas, korpuses pea- ja jaotussiinid.

Kaablilahter: asub kapi küljel väliste kaabliühenduste jaoks.

MNS kasutab ka kõrgtugevast leegiaeglustavast plastikust multifunktsionaalseid paneele, mis isoleerivad tõhusalt horisontaalsed ja vertikaalsed siinid ning hoiavad ära kaare tekkimise sektsioonide vahel.

Tehnilised parameetrid

Ohutusdisain

Kasutamise ajal nõuavad lülitusseadmed igakülgset isiklikku ohutust ja seadmete kaitset. Shangmingi tooted läbivad enne tehasest lahkumist seitse kvaliteedikontrolli protsessi, tagamaks, et kõik peamised ohutuslahendused on paigas, vastavad rahvusvahelistele ja kodumaistele standarditele, nagu IEC 61439-1 / GB 7251.1, ning esitavad täielikud sertifitseerimisdokumendid ja katsearuanded.

Täielik isoleerimine: MNS-i madalpinge väljatõmmatav lülitusseade kasutab metallplaate, et täielikult isoleerida funktsionaalse üksuse sektsioon, siini sektsioon ja kaablikamber. Veaenergia on piiratud sellesse sektsiooni, mis ei mõjuta külgnevaid vooluringe ega takista rikkekaarte levikut.

Viiekordne blokeering: hoiab ära elektrilöögi või inimliku vea põhjustatud seadmete kahjustamise.

Sahtlit saab ühendatud asendist välja tõmmata ainult siis, kui kaitselüliti on avatud; mehaaniline blokeerimisvarras lukustab tõukemehhanismi. → Takistab peavooluahela avanemist ja sulgemist koormuse all.

Funktsionaalüksuse sektsiooni uks ja sahtli asend on omavahel lukustatud; ust ei saa avada, kui sahtel pole täielikult välja tõmmatud; siini/kaabliruumi avamiseks on vaja spetsiaalseid tööriistu. → Väldib juhuslikku sisenemist pingestatud sektsioonidesse

Maanduslüliti ja pealüliti on mehaaniliselt blokeeritud; maanduslülitit ei saa sulgeda, kui põhiahel on pinge all. →Takistab maandusjuhtmete ühendamist pinge all

Kui maanduslüliti on suletud, ei saa pealülitit ühendusasendisse edasi lükata. →Takistab pingestamist, kui maandusjuhe on ühendatud.

Valikuline võtmeblokeering või elektrooniline loogikablokeering tagab õige tööjärjestuse. →Takistab kaitselülitite juhuslikku avanemist ja sulgemist.

Rikke vähendamine: MNS-i kapp on konstrueeritud spetsiaalse rõhu vähendamise kanaliga. Sisemise juhusliku lühise korral juhitakse kõrge temperatuuriga kõrgsurvegaas ülespoole, kaitstes ees olevaid operaatoreid ja täites IEC 61641 kaare rikketesti nõudeid.

Millistele tööstusharudele soovitame MNS-i madalpinge väljatõmmatavaid lülitusseadmeid?

1. Naftakeemiatööstus

Naftakeemiatööstus nõuab pidevat tootmist ega talu pikaajalisi elektrikatkestusi. Töötingimused hõlmavad arvukaid mootoriahelaid, suurt koormustaluvust ja sagedasi käivitamisi. Fikseeritud jaotusseade on liiga riskantne ja sellega kaasnevad tohutud hoolduskulud.

MNS-i lülitusseadmete sahtli tüüpi seadmed võimaldavad pingelist hooldust turvalises keskkonnas, tagavad selge vooluisolatsiooni, vähendavad õnnetuste mõju ning hõlbustavad laiendamist ja uuendamist.

2. Suuremahuline tootmine

Suuremahulised tootmistööstused, nagu terase-, tsemendi- ja autotehased, töötavad pidevalt tiheda mootorikoormuse ja suuremahuliste elektrisüsteemidega.

MNS toetab MCC skeeme, standardib ahelaid ning võimaldab kiiret hooldust ja asendamist. Funktsionaalseid üksusi saab järk-järgult lisada tootmisliinide laienedes. Kui plaanite tulevikus tootmist laiendada ja vajate pikaajalist kasutamist, on sobivam MNS-jaotusseade.

3. Andmekeskused ja suured ärikompleksid

Nendel rakendustel on äärmiselt kõrged nõuded voolu järjepidevusele koos tiheda ja keeruka koormuse jaotusega, mis nõuab intelligentset jälgimist ja tsoneeritud juhtimist. Elektrikatkestused võivad põhjustada märkimisväärset majanduslikku kahju.

MNS pakub selget tsoneerimist, turvalisemat toiteallika struktuuri ja võimalust integreerida intelligentseid seiremooduleid, tagades, et hooldus ei mõjuta kogu süsteemi.

4. Omavalitsuste infrastruktuur

Sealhulgas metrood, lennujaamad, haiglad, reoveepuhastid jne.

Toiteallika stabiilsus on infrastruktuuri päästerõngas, mis nõuab tsoneeritud juhtimist ja kiiret taastumist pärast hooldust. MNS võimaldab funktsionaalplokki vahetada ka väiksemate elektrikatkestuste korral.

5. Energeetika ja energiatööstus

Elektrijaamade abisüsteemid, tuule- ja päikeseenergia jaotussüsteemid ning alajaamade madalpingeküljed. Nendel stsenaariumidel on kõrged nõuded ohutustasemele ja süsteemi töökindlusele. MNS-i vaheseintega struktuur ja sahtli tüüpi seadmed vastavad paremini projekteerimisstandarditele.
