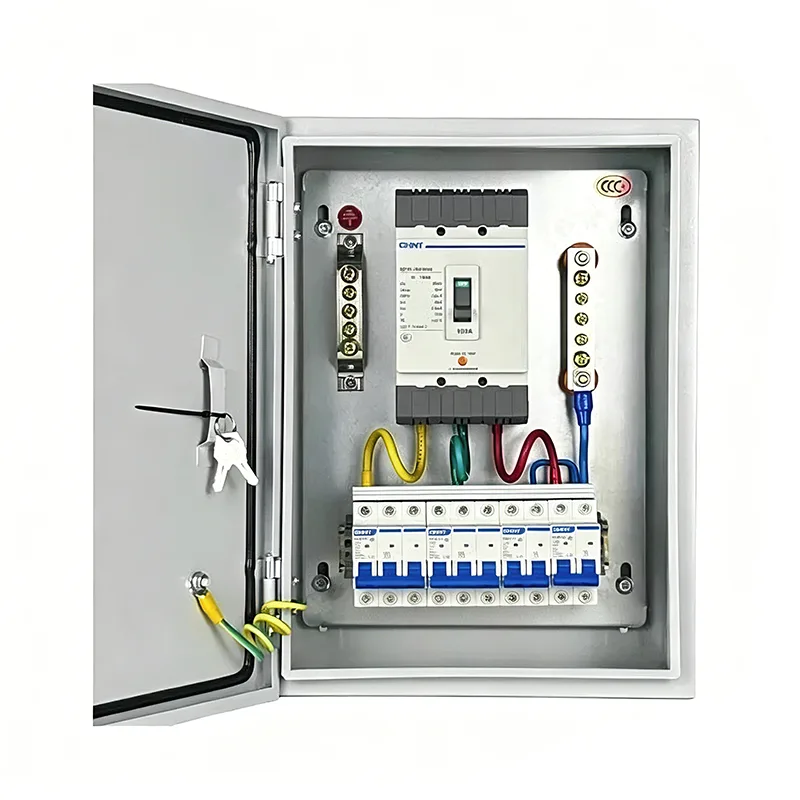

Väike täielik toitejaotuskastide komplekt

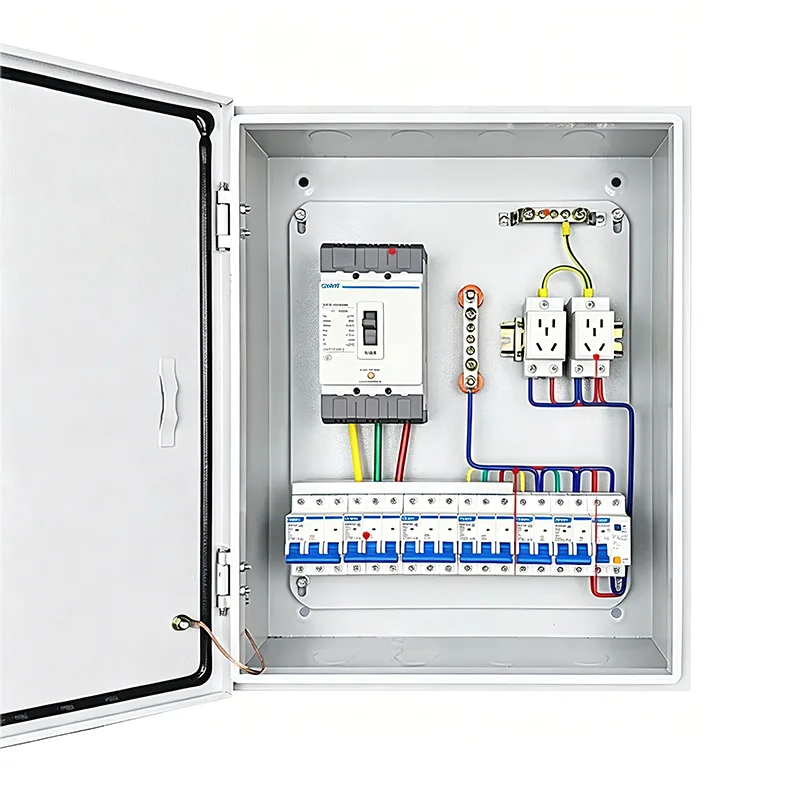

Väikeses toitejaotuskarpide komplektis on integreeritud erinevad elektrilised komponendid vastavalt konkreetsele vooluringiskeemile, mis on paigaldatud väikesesse metallkappi. Kuigi see on väike, on see terviklik toitesüsteemi üksus. Shangming on selle toote tarnija ning pakume ka mitmesuguseid muud tüüpi jaotuskappe ja -karpe.

Toote koostis

Shangmingi väikesel toitejaotuskastide komplektil on täiustatud disain ja usaldusväärne kvaliteet. Komponentide osas pole see seeria lihtsalt mitme jaotuskarbi kogum, vaid pigem moodulmoodulite kogum, mis on teaduslikult konfigureeritud elektrisüsteemi loogika, funktsionaalse jaotuse ja paigalduse koordineerimise alusel.

1. Kasti tugisüsteem

See osa vastutab kasti füüsilise kaitse eest.

Kest: Tavaliselt valmistatud külmvaltsitud terasplaadist või roostevabast terasest.

Paigaldussiinid: kasti sees horisontaalselt paigutatud standardsed metallsiinid kaitselülitite ja muude komponentide kiireks paigaldamiseks.

Paneel: Varustatud uksega; saadaval on kohandatav vaateakna uks, mis paljastab ainult kaitselüliti juhtkäepideme, et vältida juhuslikku kokkupuudet pingestatud osadega.

2. Esmane jaotussüsteem

Esmane jaotussüsteem tegeleb elektrijaotusega, pakkudes juhtimist ja kaitset.

Peamine kaitselüliti: kogu karbi pealüliti, mida kasutatakse avariiliste elektrikatkestuste või hoolduse korral.

Miniatuurne kaitselüliti: tagab iga haruahela ülekoormuse ja lühisekaitse.

Jääkvooluseade (RCD): jälgib vooluleket ja katkestab elektrilöögi ohu korral kohe voolu.

Ülepingekaitse: neelab äikeselöögist või elektrivõrgu kõikumisest tekkiva hetkelise kõrge pinge, kaitstes allavoolu täppiselektriseadmeid.

3. Abi- ja seiresüsteem

Märgutuled: Punane töö, roheline seiskamise jaoks, kollane tõrke korral, mis näitab praegust toiteolekut.

Mõõteseade: väike DIN-liistule paigaldatav energiaarvesti pinge, voolu või energiatarbimise jälgimiseks.

Klemmiplokk: väliste koormuskaablite korralikuks ühendamiseks, hõlbustades edaspidist hooldust.

4. Elektriühendused ja tarvikud

Siini: kammi- või kahvlikujulised vasest siinid, mis asendavad segaseid džempreid, muudavad kaitselülitite vahelised ühendused kompaktsemaks ja vähendavad soojuse teket.

Maandus- ja nullsiinid: kasutab spetsiaalseid vaskribasid kõigi vooluahelate null- ja maandusjuhtmete tsentraalseks ühendamiseks.

Sisemine juhtmestik: praegustele niminõuetele vastavad leegiaeglustavad juhtmed, mis on juhitud läbi selgete juhtmenumbrite märgistusega kaablirennide.

Kuidas valida õige täielik jaotuskast?

Enne projekti alustamist on ülioluline jaotuskasti täielik konfiguratsioon õigesti tuvastada. Vale valik võib põhjustada funktsionaalset koondamist, raisatud kulusid, paigaldusraskusi või piiratud edaspidist laienemist.

1. samm: määrake rakenduse stsenaariumid ja laadimisomadused

Palun kinnitage järgmised küsimused:

1. Kus seda kasutatakse?

Sisekuivatustöökoda → IP40 on piisav

Väljas/pumbaruum/mereäär → Nõuab IP54/IP65, roostevabast terasest materjal

2. Milliseid seadmeid see toidab?

Valgustus/pistikupesad: ühefaasiline, madalvool (≤32A)

Mootorid/keevitusmasinad: kolmefaasilised, suure vooluga (≥32A), vajavad termoreleed/saasteaineid

Nutiseadmed: Vajab 24V DC, sideliidest

3. Kas automaatjuhtimine on vajalik?

Käsitsi käivitamine/seiskamine → Põhitoitekast

Automaatne loogika/kaugseire → Nõuab PLC/HMI-boksi

2. samm: arvutage elektrilised parameetrid ja määrake võimsus

1. Kogukoormuse hinnang

Loetlege kõigi elektriseadmete võimsus (kW) ja tööpinge. Kui teil on raskusi, aitab Shangmingi tehniline meeskond teid kinnitada.

Arvutage koguvool, võttes arvesse samaaegsustegurit Kx = 0,7–0,9;

Näide:

3 x 5,5kW mootorit (380V) → Ühe mootori vool ≈ 11A, koguvool ≈ 3 × 11 × 0,8 = 26,4A;

Valgustus 5kW (220V) → Voolutugevus ≈ 23A;

Soovitatav sissetulev põhiliin ≥63A.

2. Filiaalide vooluringide planeerimine

Igal koormustüübil peaks häirete vältimiseks olema sõltumatu vooluahel. Üheahelaline vool ≤ 80% kaitselüliti nimiväärtusest.

Olulistel seadmetel on soovitatav eraldi vooluahel + UPS.

3. samm: määrake karpide arv ja kombinatsioon

Lihtne stsenaarium: 1 integreeritud korpus

Keskmiselt keeruline stsenaarium: 2–3 korpust

Suur keerukus ja kõrged turvanõuded: 3–6 korpust

4. samm: valige kaitsetase ja materjal

Shangmingi tooted pakuvad kaitsetaset IP30 kuni IP66 ning materjalide hulka kuuluvad külmvaltsitud teras ja roostevaba teras.

Kui teil on ohutus- ja luurenõuded ning teil on vaja konkreetse paigalduskoha põhjal tulevase hoolduse mugavust parandada, võtke meiega ühendust. Shangming vaatab teostatavuse üle ning esitab pakkumise ja näidised 1-2 tööpäeva jooksul, lähtudes joonistest ja tehnilistest nõuetest.

KKK

K: Miks valida ühe suure kapi asemel väike täielik toitejaotuskastide komplekt?

V: Väikesi terviklikke jaotuskaste saab vastavalt tegelikele vajadustele paindlikult kombineerida erinevate funktsionaalsete korpustega. Mõned kaablid ja komponendid on tehases eelintegreeritud, mis muudab kohapealse paigaldamise lihtsamaks ja kiiremaks ning sobib kitsastes või ebakorrapärastes ruumides. Hoolduse ajal on funktsionaalne tsoneerimine selgelt määratletud, mis hõlbustab tõrkeotsingut ja remonti.

K: Kuidas teha igapäevast hooldust ja ülevaatust?

V: Kontrollige kõigi kaitselülitite ja kontaktorite tööolekut kord kvartalis, et tagada ülekuumenemise või lõdvenemise puudumine.

Korrapäraselt puhastage korpusesse kogunenud tolm, eriti jahutusventilaatorit ja filtreid. Kontrollige ukseraami tihendeid vananemise ja pragude suhtes ning vajadusel vahetage need välja.

Jälgitavuse tagamiseks registreerige kontrolli tulemused ja parandusmeetmed pärast iga hooldust.
